本發明涉及組網通信，尤其涉及一種控制設備組網通信方法、裝置、設備及存儲介質。

背景技術：

1、隨著工業自動化和智能控制系統的快速發展，控制設備的網絡化和信息化程度不斷提高，控制設備間的數據通信需求日益增長。在現有的控制設備組網通信技術中，主要采用傳統的網絡通信協議和資源分配策略，如以太網、工業以太網等通用網絡技術。這些技術通常采用統一的通信協議和資源分配機制，在數據傳輸過程中對所有類型的數據采用相同的處理方式。

2、然而，控制系統具有其特殊性，不同控制回路之間存在復雜的協同關系，控制數據具有多樣化的實時性要求和周期特性。現有技術在處理控制數據傳輸時存在以下問題：首先，統一的網絡通信協議未能區分不同控制數據的優先級和時延要求，導致關鍵控制數據可能無法及時傳輸；其次，資源分配策略未考慮控制回路間的協同性，造成控制數據的傳輸路徑不合理；再次，帶寬資源分配未與控制周期進行同步，使得周期性控制數據的傳輸效率低下。這些問題導致控制數據在傳輸過程中可能出現延遲過大或資源分配不合理的情況，影響控制系統的穩定運行和控制精度。

技術實現思路

1、本發明的主要目的在于解決現有控制設備組網通信方法中未能根據控制數據特性進行差異化傳輸處理的技術問題；

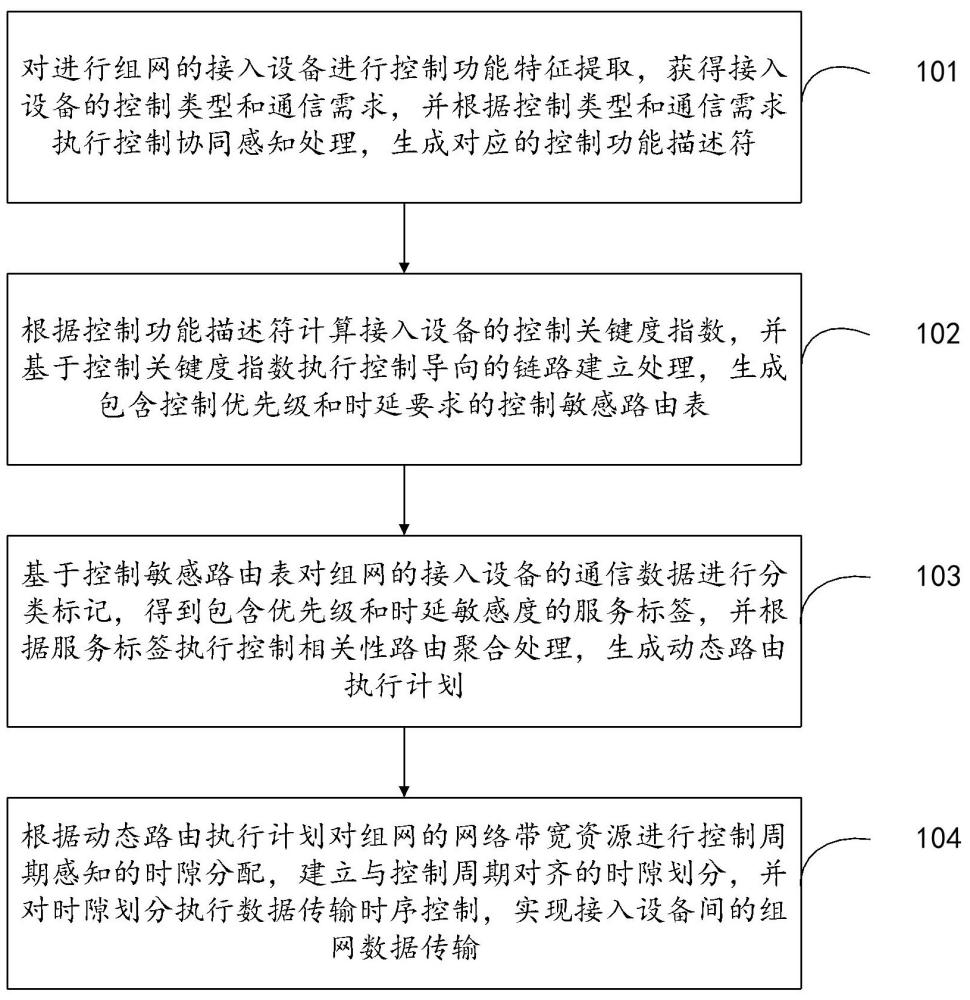

2、本發明第一方面提供了一種控制設備組網通信方法，所述控制設備組網通信方法包括：

3、對進行組網的接入設備進行控制功能特征提取，獲得接入設備的控制類型和通信需求，并根據所述控制類型和通信需求執行控制協同感知處理，生成對應的控制功能描述符；

4、根據所述控制功能描述符計算接入設備的控制關鍵度指數，并基于所述控制關鍵度指數執行控制導向的鏈路建立處理，生成包含控制優先級和時延要求的控制敏感路由表；

5、基于所述控制敏感路由表對組網的接入設備的通信數據進行分類標記，得到包含優先級和時延敏感度的服務標簽，并根據所述服務標簽執行控制相關性路由聚合處理，生成動態路由執行計劃；

6、根據所述動態路由執行計劃對組網的網絡帶寬資源進行控制周期感知的時隙分配，建立與控制周期對齊的時隙劃分，并對所述時隙劃分執行數據傳輸時序控制，實現接入設備間的組網數據傳輸。

7、可選的，在本發明第一方面的第一種實現方式中，所述對進行組網的接入設備進行控制功能特征提取，獲得接入設備的控制類型和通信需求，并根據所述控制類型和通信需求執行控制協同感知處理，生成對應的控制功能描述符包括：

8、對接入設備的功能特性進行分類解析處理，得到包含控制回路參與角色和控制執行模式的控制類型；

9、對所述控制類型進行控制參數提取處理，得到包含控制周期和響應時限的通信需求；

10、根據所述控制類型和所述通信需求執行接入設備間的控制關系分析處理，得到設備控制依賴關系集；

11、基于所述設備控制依賴關系集進行控制協同特征映射處理，生成包含控制角色標識和控制回路標識的控制功能描述符。

12、可選的，在本發明第一方面的第二種實現方式中，所述根據所述控制功能描述符計算接入設備的控制關鍵度指數，并基于所述控制關鍵度指數執行控制導向的鏈路建立處理，生成包含控制優先級和時延要求的控制敏感路由表包括：

13、根據所述控制功能描述符中的控制角色標識進行控制層級映射處理，得到基礎控制關鍵度；

14、對所述控制功能描述符中的控制回路標識進行回路復雜度分析處理，得到回路復雜度系數；

15、根據所述基礎控制關鍵度和所述回路復雜度系數進行加權計算處理，得到接入設備的控制關鍵度指數；

16、基于所述控制關鍵度指數對同一控制回路內的接入設備進行通信鏈路優先級分配處理，得到控制回路內的鏈路優先級集，并對所述鏈路優先級集進行控制回路閉環時延計算處理，得到鏈路時延約束集；

17、根據所述鏈路優先級集和所述鏈路時延約束集進行路由路徑計算處理，生成包含控制優先級和時延要求的控制敏感路由表。

18、可選的，在本發明第一方面的第三種實現方式中，所述根據所述鏈路優先級集和所述鏈路時延約束集進行路由路徑計算處理，生成包含控制優先級和時延要求的控制敏感路由表包括：

19、對所述鏈路優先級集中的鏈路進行優先級排序處理，得到鏈路優先級排序表；

20、根據所述鏈路優先級排序表和所述鏈路時延約束集對路由路徑進行多路徑計算處理，得到候選路由路徑集；

21、對所述候選路由路徑集中的路徑進行時延累積計算處理，得到路徑時延特征集；

22、根據所述路徑時延特征集對候選路由路徑進行可用性評估處理，得到滿足時延約束的有效路由路徑集；

23、基于所述有效路由路徑集進行路由表生成處理，得到包含控制優先級和時延要求的控制敏感路由表。

24、可選的，在本發明第一方面的第四種實現方式中，所述基于所述控制敏感路由表對組網的接入設備的通信數據進行分類標記，得到包含優先級和時延敏感度的服務標簽，并根據所述服務標簽執行控制相關性路由聚合處理，生成動態路由執行計劃包括：

25、根據所述控制敏感路由表中的控制優先級對通信數據進行等級劃分處理，得到數據傳輸優先級標識；

26、基于所述控制敏感路由表中的時延要求對通信數據進行時延敏感度計算處理，得到數據時延等級標識；

27、對所述數據傳輸優先級標識和所述數據時延等級標識進行標簽封裝處理，得到包含優先級和時延敏感度的服務標簽；

28、根據所述服務標簽對共屬同一控制回路的數據流進行聚合標識處理，得到控制回路聚合數據流集；

29、對所述控制回路聚合數據流集進行路由路徑分配處理，得到聚合路由路徑集，并基于所述聚合路由路徑集進行控制回路資源分配處理，生成動態路由執行計劃。

30、可選的，在本發明第一方面的第五種實現方式中，所述對所述控制回路聚合數據流集進行路由路徑分配處理，得到聚合路由路徑集，并基于所述聚合路由路徑集進行控制回路資源分配處理，生成動態路由執行計劃包括：

31、對所述控制回路聚合數據流集中的數據包大小、傳輸周期和突發特性進行統計分析處理，得到時變流量特征向量；

32、根據所述時變流量特征向量對數據流進行周期波動預測處理，得到數據流量周期變化模型，并對所述數據流量周期變化模型進行帶寬資源映射處理，得到路徑帶寬占用矩陣；

33、根據所述路徑帶寬占用矩陣對路由路徑進行鏈路容量匹配處理，得到帶寬受限的聚合路由路徑集，并對所述帶寬受限的聚合路由路徑集進行緩存隊列分配處理，得到路徑緩存配置表；

34、基于所述路徑緩存配置表對網絡資源進行分時復用處理，得到資源調度時間軸，并根據所述資源調度時間軸進行路由切換時序生成處理，得到動態路由執行計劃。

35、可選的，在本發明第一方面的第六種實現方式中，所述根據所述動態路由執行計劃對組網的網絡帶寬資源進行控制周期感知的時隙分配，建立與控制周期對齊的時隙劃分，并對所述時隙劃分執行數據傳輸時序控制，實現接入設備間的組網數據傳輸包括：

36、對所述動態路由執行計劃中的數據流進行帶寬需求計算處理，得到數據流帶寬需求集；

37、根據所述數據流帶寬需求集對網絡帶寬資源進行可用帶寬評估處理，得到網絡帶寬資源分布圖；

38、基于所述網絡帶寬資源分布圖進行控制周期提取處理，得到帶寬時隙占用序列；

39、根據所述帶寬時隙占用序列對網絡帶寬資源進行周期劃分處理，得到與控制周期對齊的時隙分配方案；

40、對所述時隙分配方案執行數據包傳輸時序調度處理，建立控制數據的帶寬受限傳輸機制，實現接入設備間的組網數據傳輸。

41、本發明第二方面提供了一種控制設備組網通信裝置，所述控制設備組網通信裝置包括：

42、特征提取模塊，用于對進行組網的接入設備進行控制功能特征提取，獲得接入設備的控制類型和通信需求，并根據所述控制類型和通信需求執行控制協同感知處理，生成對應的控制功能描述符；

43、鏈路建立模塊，用于根據所述控制功能描述符計算接入設備的控制關鍵度指數，并基于所述控制關鍵度指數執行控制導向的鏈路建立處理，生成包含控制優先級和時延要求的控制敏感路由表；

44、路由聚合模塊，用于基于所述控制敏感路由表對組網的接入設備的通信數據進行分類標記，得到包含優先級和時延敏感度的服務標簽，并根據所述服務標簽執行控制相關性路由聚合處理，生成動態路由執行計劃；

45、傳輸控制模塊，用于根據所述動態路由執行計劃對組網的網絡帶寬資源進行控制周期感知的時隙分配，建立與控制周期對齊的時隙劃分，并對所述時隙劃分執行數據傳輸時序控制，實現接入設備間的組網數據傳輸。

46、本發明第三方面提供了一種控制設備組網通信裝置，包括：存儲器和至少一個處理器，所述存儲器中存儲有指令，所述存儲器和所述至少一個處理器通過線路互連；所述至少一個處理器調用所述存儲器中的所述指令，以使得所述控制設備組網通信設備執行上述的控制設備組網通信方法的步驟。

47、本發明的第四方面提供了一種計算機可讀存儲介質，所述計算機可讀存儲介質中存儲有指令，當其在計算機上運行時，使得計算機執行上述的控制設備組網通信方法的步驟。

48、上述控制設備組網通信方法、裝置、設備及存儲介質，通過對接入設備進行控制功能特征提取，獲得控制類型和通信需求，執行控制協同感知處理生成控制功能描述符；基于描述符計算控制關鍵度指數，執行控制導向的鏈路建立處理，生成控制敏感路由表；對通信數據進行分類標記得到服務標簽，執行控制相關性路由聚合處理，生成動態路由執行計劃；對網絡帶寬資源進行控制周期感知的時隙分配，建立時隙劃分并執行數據傳輸時序控制，實現設備間的組網數據傳輸。本發明引入控制功能感知和控制關鍵度計算，使網絡識別不同控制數據的重要程度，通過控制相關性路由聚合和控制周期同步的時隙分配，實現控制數據的差異化傳輸。

49、本發明的其他特征和優點將在隨后的說明書中闡述，并且，部分地從說明書中變得顯而易見，或者通過實施本發明而了解。本發明的目的和其他優點在說明書、權利要求書以及附圖中所特別指出的結構來實現和獲得。

50、為使本發明的上述目的、特征和優點能更明顯易懂，下文特舉較佳實施例，并配合所附附圖，作詳細說明如下。
