本技術涉及網絡通信，具體而言，涉及一種基于多廣域網端口的數據處理方法和裝置、設備及介質。

背景技術：

1、近年來，隨著計算機網絡技術的推廣，運營商對多條雙棧業務的支持不斷增加，如pppoe撥號上網、vr業務（ipoe非會話業務）、iptv業務等。然而，當前的網關設備在多wan（廣域網）環境下的數據轉發仍然存在以下問題：lan（局域網）側設備通常只能通過默認wan進行數據轉發，導致不同業務的數據混雜在一起，影響業務穩定性，使得可靠性相對不高。

技術實現思路

1、有鑒于此，本技術的目的在于提供一種基于多廣域網端口的數據處理方法和裝置、設備及介質，以改善現有技術中存在的數據處理的可靠度相對不高的問題。

2、為實現上述目的，本技術采用如下技術方案：

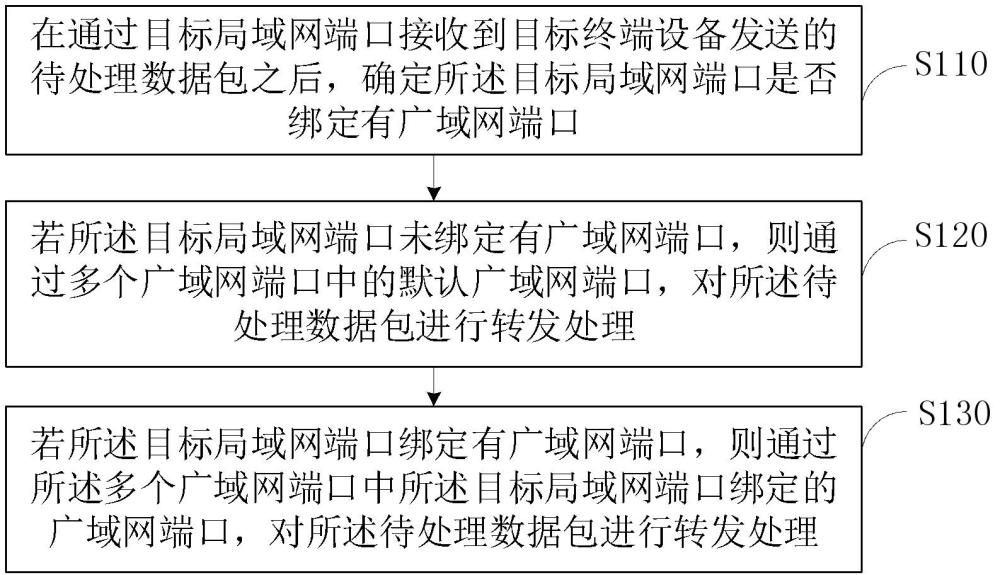

3、一種基于多廣域網端口的數據處理方法，包括：

4、在通過目標局域網端口接收到目標終端設備發送的待處理數據包之后，確定所述目標局域網端口是否綁定有廣域網端口；

5、若所述目標局域網端口未綁定有廣域網端口，則通過多個廣域網端口中的默認廣域網端口，對所述待處理數據包進行轉發處理；

6、若所述目標局域網端口綁定有廣域網端口，則通過所述多個廣域網端口中所述目標局域網端口綁定的廣域網端口，對所述待處理數據包進行轉發處理。

7、在本技術較佳的選擇中，在上述基于多廣域網端口的數據處理方法中，在所述若所述目標局域網端口未綁定有廣域網端口，則通過多個廣域網端口中的默認廣域網端口，對所述待處理數據包進行轉發處理的步驟之前，所述基于多廣域網端口的數據處理方法還包括：

8、對所述默認廣域網端口的狀態進行監控，得到端口狀態信息，其中，所述端口狀態信息用于反映所述默認廣域網端口處于連接狀態或斷開狀態；

9、若所述端口狀態信息反映出所述默認廣域網端口處于斷開狀態，則從所述多個廣域網端口包括的所述默認廣域網端口以外的其它廣域網端口中，確定出新的默認廣域網端口，使得所述待處理數據包能夠通過所述新的默認廣域網端口進行轉發處理。

10、在本技術較佳的選擇中，在上述基于多廣域網端口的數據處理方法中，所述若所述端口狀態信息反映出所述默認廣域網端口處于斷開狀態，則從所述多個廣域網端口包括的所述默認廣域網端口以外的其它廣域網端口中，確定出新的默認廣域網端口，使得所述待處理數據包能夠通過所述新的默認廣域網端口進行轉發處理的步驟，包括：

11、若所述端口狀態信息反映出所述默認廣域網端口處于斷開狀態，則從所述多個廣域網端口包括的所述默認廣域網端口以外的其它廣域網端口中，確定處于連接狀態的每一個廣域網端口，得到多個候選廣域網端口；

12、基于每一個所述候選廣域網端口的業務優先級和協議棧狀態，從所述多個候選廣域網端口中，確定出一個候選廣域網端口，并將該候選廣域網端口確定為新的默認廣域網端口，使得所述待處理數據包能夠通過所述新的默認廣域網端口進行轉發處理。

13、在本技術較佳的選擇中，在上述基于多廣域網端口的數據處理方法中，所述基于每一個所述候選廣域網端口的業務優先級和協議棧狀態，從所述多個候選廣域網端口中，確定出一個候選廣域網端口，并將該候選廣域網端口確定為新的默認廣域網端口，使得所述待處理數據包能夠通過所述新的默認廣域網端口進行轉發處理的步驟，包括：

14、基于每一個所述候選廣域網端口的業務優先級，對所述多個候選廣域網端口依次進行第一次遍歷，形成當前遍歷到的候選廣域網端口，其中，遍歷的順序?yàn)閺臉I(yè)務優先級高的候選廣域網端口到業務優先級低的候選廣域網端口，且以太網撥號上網業務對應的業務優先級高于基于ip的無會話業務對應的業務優先級，基于ip的無會話業務對應的業務優先級高于其它業務對應的業務優先級，其它業務至少包括互聯網協議電視業務；

15、若當前遍歷到的候選廣域網端口屬于雙棧業務，且至少有一個協議棧屬于可用狀態，則將當前遍歷到的候選廣域網端口確定為新的默認廣域網端口，使得所述待處理數據包能夠通過新的默認廣域網端口進行轉發處理；

16、若當前遍歷到的候選廣域網端口屬于雙棧業務，且每一個協議棧屬于不可用狀態，或者，當前遍歷到的候選廣域網端口不屬于雙棧業務，則遍歷下一個候選廣域網端口，直到確定出新的默認廣域網端口或者遍歷到最后一個候選廣域網端口。

17、在本技術較佳的選擇中，在上述基于多廣域網端口的數據處理方法中，所述基于每一個所述候選廣域網端口的業務優先級和協議棧狀態，從所述多個候選廣域網端口中，確定出一個候選廣域網端口，并將該候選廣域網端口確定為新的默認廣域網端口，使得所述待處理數據包能夠通過所述新的默認廣域網端口進行轉發處理的步驟，還包括：

18、若第一次遍歷未確定出新的默認廣域網端口，則基于每一個所述候選廣域網端口的業務優先級，對所述多個候選廣域網端口依次進行第二次遍歷，形成當前遍歷到的候選廣域網端口；

19、若當前遍歷到的候選廣域網端口屬于ipv6的單棧業務，且協議棧屬于可用狀態，則將當前遍歷到的候選廣域網端口確定為新的默認廣域網端口，使得所述待處理數據包能夠通過新的默認廣域網端口進行轉發處理；

20、若當前遍歷到的候選廣域網端口屬于ipv6的單棧業務，且協議棧屬于不可用狀態，或者，不屬于ipv6的單棧業務，則遍歷下一個候選廣域網端口，直到確定出新的默認廣域網端口或者遍歷到最后一個候選廣域網端口；

21、若第二次遍歷未確定出新的默認廣域網端口，則基于每一個所述候選廣域網端口的業務優先級，對所述多個候選廣域網端口依次進行第三次遍歷，形成當前遍歷到的候選廣域網端口；

22、若當前遍歷到的候選廣域網端口屬于ipv4的單棧業務，且協議棧屬于可用狀態，則將當前遍歷到的候選廣域網端口確定為新的默認廣域網端口，使得所述待處理數據包能夠通過新的默認廣域網端口進行轉發處理；

23、若當前遍歷到的候選廣域網端口屬于ipv4的單棧業務，且協議棧屬于不可用狀態，則遍歷下一個候選廣域網端口，直到確定出新的默認廣域網端口或者遍歷到最后一個候選廣域網端口。

24、在本技術較佳的選擇中，在上述基于多廣域網端口的數據處理方法中，所述若所述目標局域網端口綁定有廣域網端口，則通過所述多個廣域網端口中所述目標局域網端口綁定的廣域網端口，對所述待處理數據包進行轉發處理的步驟，包括：

25、若所述目標局域網端口綁定有廣域網端口，則基于預先確定的映射關系，從所述多個廣域網端口中確定所述目標局域網端口綁定的廣域網端口；

26、通過所述目標局域網端口綁定的廣域網端口，對所述待處理數據包進行轉發處理。

27、在本技術較佳的選擇中，在上述基于多廣域網端口的數據處理方法中，所述若所述目標局域網端口綁定有廣域網端口，則基于預先確定的映射關系，從所述多個廣域網端口中確定所述目標局域網端口綁定的廣域網端口的步驟，包括：

28、若所述目標局域網端口綁定有廣域網端口，則基于預先確定的第一映射關系，按照所述目標局域網端口的端口號，映射得到對應的目標數據結構字段的目標值，以及，基于預先確定的第二映射關系，按照所述目標值，映射得到綁定的廣域網端口的標識值，其中，所述目標數據結構字段用于在內核中標記所述待處理數據包，并且，對于從廣域網端口到局域網端口的下行數據包，該廣域網端口對應的標識值會按照所述第二映射關系映射到所述目標數據結構字段中以對該下行數據包進行標記；

29、基于所述綁定的廣域網端口的標識值，確定出所述綁定的廣域網端口的端口號，以及，基于該端口號，從所述多個廣域網端口中確定所述目標局域網端口綁定的廣域網端口。

30、本技術還提供了一種基于多廣域網端口的數據處理裝置，包括：

31、端口綁定情況確定模塊，用于在通過目標局域網端口接收到目標終端設備發送的待處理數據包之后，確定所述目標局域網端口是否綁定有廣域網端口；

32、第一轉發處理模塊，用于在所述目標局域網端口未綁定有廣域網端口時，則通過多個廣域網端口中的默認廣域網端口，對所述待處理數據包進行轉發處理；

33、第二轉發處理模塊，用于在所述目標局域網端口綁定有廣域網端口時，則通過所述多個廣域網端口中所述目標局域網端口綁定的廣域網端口，對所述待處理數據包進行轉發處理。

34、在上述基礎上，本技術還提供了一種網關設備，包括：

35、存儲器，用于存儲計算機程序；

36、與所述存儲器連接的處理器，用于執行該存儲器存儲的計算機程序，以實現上述的基于多廣域網端口的數據處理方法。

37、在上述基礎上，本技術還提供了一種計算機可讀存儲介質，該計算機可讀存儲介質中存儲有計算機程序，該計算機程序運行時執行上述的基于多廣域網端口的數據處理方法的各個步驟。

38、本技術提供的基于多廣域網端口的數據處理方法和裝置、設備及介質，首先，在通過目標局域網端口接收到目標終端設備發送的待處理數據包之后，確定目標局域網端口是否綁定有廣域網端口；其次，若目標局域網端口未綁定有廣域網端口，則通過多個廣域網端口中的默認廣域網端口，對待處理數據包進行轉發處理；然后，若目標局域網端口綁定有廣域網端口，則通過多個廣域網端口中目標局域網端口綁定的廣域網端口，對待處理數據包進行轉發處理。基于上述內容，在默認廣域網端口的基礎上，由于還可以通過目標局域網端口綁定的廣域網端口對待處理數據包進行轉發處理，使得不同的數據包可以通過不同的廣域網端口進行轉發，如此，可以在一定程度上避免不同業務的數據容易混雜在一起的問題，從而保障業務穩定性，進而改善現有技術中存在的數據處理的可靠度相對不高的問題。
