本公開涉及服務器通信，特別涉及一種加速器集群超節點裝置和計算加速裝置。

背景技術：

1、計算服務器，特別是用于人工智能訓練和推理的計算服務器（可稱為人工智能服務器），需要進行大量的運算，其中通常采用集成多個加速卡和用于資源分配、數據調度的中央處理器的構造形式，同一加速卡組中各個加速卡之間各自負責自己的計算任務，并通過機內交換機進行數據的收發以實現與其他加速卡的數據交互。另外，計算服務器中，機內交換機還通過nic（network?interface?card，網絡接口卡）與外界建立連接，不同計算服務器之間通過各自的nic和網絡交換機進行互聯，實現計算服務器之間經由網絡交換機的數據交互和數據上傳。

2、這種方式中，處于不同加速卡組內的不同加速卡之間若要進行數據交互，則至少需要經由相關的機內交換機和中央處理器的通訊路徑才能實現，進而會因?yàn)闄C(jī)內交換機和中央處理器芯片對通訊信息傳遞的延時而增加加速卡的接收數據等待時間，進而在整體上限制了計算服務器的計算速度。而處于不同計算服務器內的不同加速卡之間還需要經過相關的nic和網絡交換機才能實現數據交互，因?yàn)閚ic和網絡交換機對通訊信息傳遞的延時，以及網絡交換機和nic之間可能距離較遠，使得加速卡的接收數據等待時間更長，從而進一步限制了由網絡交換機和多個計算服務器所組成的超級計算節點整體的計算速度。

技術實現思路

1、有鑒于此，本公開提供一種加速器集群超節點裝置和計算加速裝置，以幫助減小不同加速卡組內的不同加速卡之間在數據交互時的數據接收等待時間，進而幫助提升計算服務器以及超級計算節點的計算速度。

2、本公開的技術方案是這樣實現的：

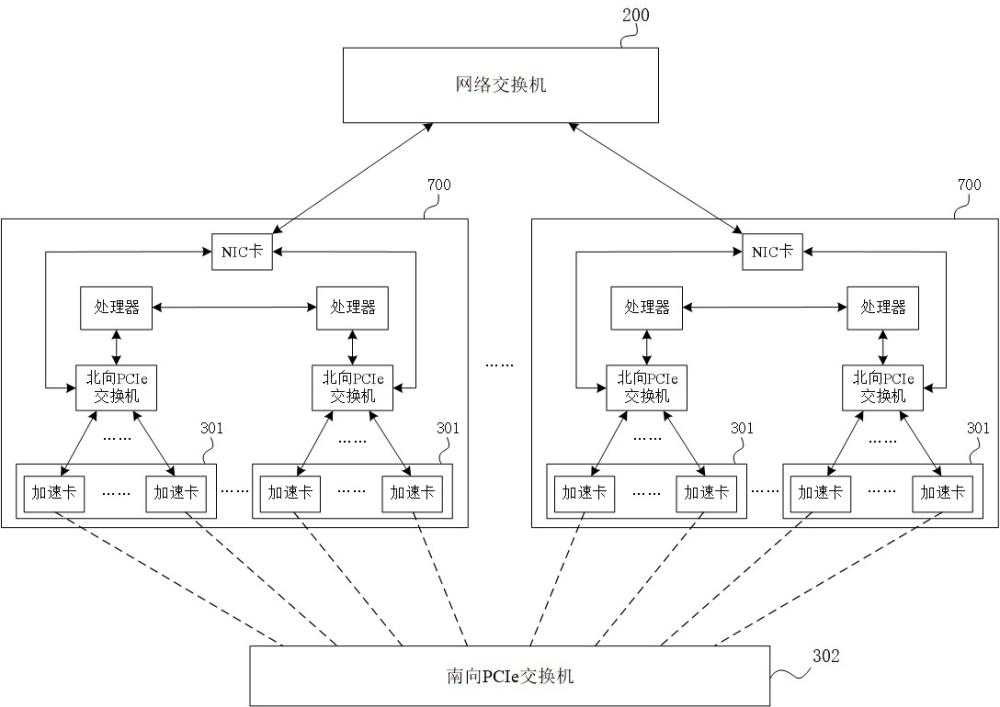

3、根據本公開實施例的一方面，提供一種加速器集群超節點裝置，包括：

4、南向pcie交換機和至少一個人工智能服務器；其中，

5、每個所述人工智能服務器均包括至少兩個加速卡組，每個所述加速卡組中含有至少一個加速卡；

6、所述南向pcie交換機耦接于至少一個所述人工智能服務器中的至少兩個加速卡組中的加速卡，形成所述加速卡之間跨加速卡組的南向pcie連接路徑。

7、在一種可能實施方式中，在每個所述加速卡組中含有至少兩個加速卡的情況下，所述南向pcie交換機耦接于每個所述加速卡組中的至少一個加速卡。

8、在一種可能實施方式中，每個所述人工智能服務器還包括：

9、至少兩個處理器，在每個所述人工智能服務器中，所述處理器的數量與所述加速卡組的數量相同；和，

10、至少兩個北向pcie交換機，在每個所述人工智能服務器中，所述北向pcie交換機與所述加速卡組的數量相同，每個所述北向pcie交換機一對一地耦接于每個所述加速卡組，每個所述北向pcie交換機與所耦接的加速卡組中的所述至少一個加速卡耦接，并且，每個所述北向pcie交換機一對一地耦接于每個所述處理器，形成所述加速卡組的北向pcie連接路徑。

11、在一種可能實施方式中，在每個所述人工智能服務器中，兩個所述加速卡組之間通過各自所耦接的所述處理器北向互聯。

12、在一種可能實施方式中，每個所述人工智能服務器還包括：

13、nic卡，在每個所述人工智能服務器中，所述nic卡與所述至少兩個北向pcie交換機互聯。

14、在一種可能實施方式中，所述加速器集群超節點裝置還包括：

15、網絡交換機，所述網絡交換機與每個所述人工智能服務器中的所述nic卡互聯，在所述人工智能服務器為至少兩個的情況下，所述網絡交換機在至少兩個所述人工智能服務器之間形成所述加速卡組經由所述nic卡和所述網絡交換機的北向pcie連接路徑。

16、在一種可能實施方式中，所述南向pcie交換機包括：

17、至少一個南向pcie子交換機，全部所述南向pcie子交換機的端口總數不少于所述加速器集群超節點裝置中的與所述南向pcie交換機耦接的所述加速卡的端口數量。

18、在一種可能實施方式中，所述加速卡組兩兩配對組成一個人工智能服務器中的計算加速單元。

19、在一種可能實施方式中，在一個所述人工智能服務器中的兩個加速卡組之間，分別處于不同加速卡組中的任意兩個指定的所述加速卡南向直通連接。

20、在一種可能實施方式中，所述南向pcie交換機與所述加速卡之間通過光模塊、銅纜中的至少其中之一連接。

21、根據本公開實施例的另一方面，提供一種計算加速裝置，包括：

22、至少兩個加速卡組，每個所述加速卡組中含有至少一個加速卡；和

23、南向pcie交換機，所述南向pcie交換機耦接于所述至少兩個加速卡組中的加速卡，形成所述加速卡之間跨加速卡組的南向pcie連接路徑。

24、從上述方案可以看出，本公開的加速器集群超節點裝置和計算加速裝置，實現了不同加速卡組內的加速卡之間的南向pcie連接，進而實現了加速卡的跨加速卡組的數據通信，相比于基于北向連接結構的北向數據通信而言，加速卡的數據接收等待時間更短，進而有助于減小不同加速卡組內的不同加速卡之間在數據交互時的數據接收等待時間，在此基礎上，在采用本公開的加速器集群超節點裝置和計算加速裝置結構的計算服務器、超級計算節點執行計算任務時，利用南向pcie交換機所構建的跨加速卡組的南向pcie連接路徑進行加速卡組之間的加速卡的數據交互會有助于縮短加速卡的接收數據等待時間，有助于提升計算服務器（例如用于人工智能推理計算的服務器）以及超級計算節點的計算速度，可實現多加速卡的tp8、tp16、tp32等并行計算。本公開的加速器集群超節點裝置和計算加速裝置，基于南向pcie交換機實現了跨計算服務器、跨中央處理器、跨pcie?domain（域）的點對點數據傳輸，實現多加速卡組中多加速卡的南向互連，給多卡并行計算提供了硬件支持。基于本公開的加速器集群超節點裝置和計算加速裝置，多個計算服務器通過南向pcie交換機可實現不限加速卡數量的互連。

技術特征：

1.一種加速器集群超節點裝置，其特征在于，包括：

2.根據權利要求1所述的加速器集群超節點裝置，其特征在于：

3.根據權利要求1所述的加速器集群超節點裝置，其特征在于，每個所述人工智能服務器還包括：

4.根據權利要求3所述的加速器集群超節點裝置，其特征在于：

5.根據權利要求3所述的加速器集群超節點裝置，其特征在于，每個所述人工智能服務器還包括：

6.根據權利要求5所述的加速器集群超節點裝置，其特征在于，所述加速器集群超節點裝置還包括：

7.根據權利要求1所述的加速器集群超節點裝置，其特征在于，所述南向pcie交換機包括：

8.根據權利要求1所述的加速器集群超節點裝置，其特征在于：

9.根據權利要求8所述的加速器集群超節點裝置，其特征在于：

10.根據權利要求1所述的加速器集群超節點裝置，其特征在于：

11.一種計算加速裝置，其特征在于，包括：

技術總結
本公開涉及一種加速器集群超節點裝置和計算加速裝置，該加速器集群超節點裝置包括南向PCIe交換機和至少一個人工智能服務器；每個人工智能服務器均包括至少兩個加速卡組，每個加速卡組中含有至少一個加速卡；南向PCIe交換機耦接于至少一個人工智能服務器中的至少兩個加速卡組中的加速卡，形成加速卡之間跨加速卡組的南向PCIe連接路徑。本公開實現了不同加速卡組和不同服務器節點內加速卡之間的南向連接，比北向數據通信的等待時間更短，有助于減小不同加速卡組內的不同加速卡之間在數據交互時的數據接收等待時間，實現了加速卡的直接互連通信，有助于縮短加速卡的接收數據等待時間，有助于提升計算速度。

技術研發人員：請求不公布姓名,請求不公布姓名,請求不公布姓名,請求不公布姓名
受保護的技術使用者：上海壁仞科技股份有限公司
技術研發日：20250311
技術公布日：2025/4/28
