本實用新型涉機械領域，尤其是一種速沖飲料杯的加工裝置。

背景技術：

日常生活工作中，人們通過會采用飲用飲料的方式來放松壓力提高效率，但由于生活和工作的節奏越來越快，所以人們總會為了省事省時直接飲用市場上的飲料，市場的飲料大多為冷飲，從而不能滿足人們對熱飲的需要，因此采用熱水沖泡的飲料越來越受到人們的喜愛，但是目前的沖泡飲料需要較為繁瑣的步驟，無法滿足快節奏的生活。

有鑒于此，本設計人針對上述的不足深入構思，積極研究改良試驗而開發設計出本案。

技術實現要素：

本實用新型的目的在于提供一種速沖飲料杯的加工裝置，該設備新穎合理，實用性強，采用熱合技術將透水薄膜粘合固定于在杯體內壁上。

為了達到上述目的，本實用新型采用這樣的技術方案：

一種速沖飲料杯的加工裝置，包括加工臺和設于加工臺上的加工裝置，所述加工裝置包括使透水薄膜與杯內壁熱連接的加熱器和對加熱器進行上下傳動的傳動裝置，所述傳動裝置豎直處于所述加工臺上方，所述加熱器為圓柱體，所述加熱器直徑介于杯體的上端直徑和下端直徑之間。

還包括對所述傳動裝置進行支撐的支撐架。

所述加工臺上設有對杯子進行固定的定位座。

所述定位座為中空筒狀，所述定位座位于所述加熱器正下方。

所述定位座高度為所述杯子高度的二分之一，所述定位座的內徑與所述杯子高度二分之一處的外徑相等。

所述傳動裝置為氣缸或液壓缸。

采用上述技術方案后，該設備新穎合理，加熱器先進行預熱，傳送裝置對其進行上下傳送，加熱器預熱完成后，傳送裝置將加熱器向下傳送，加熱器將處于杯口的透水薄膜推送至杯內，隨后通過熱合技術將透水薄膜固定于杯體內壁，利用本設備生產的速沖飲料杯更加方便快捷，降低了生產成本。

附圖說明

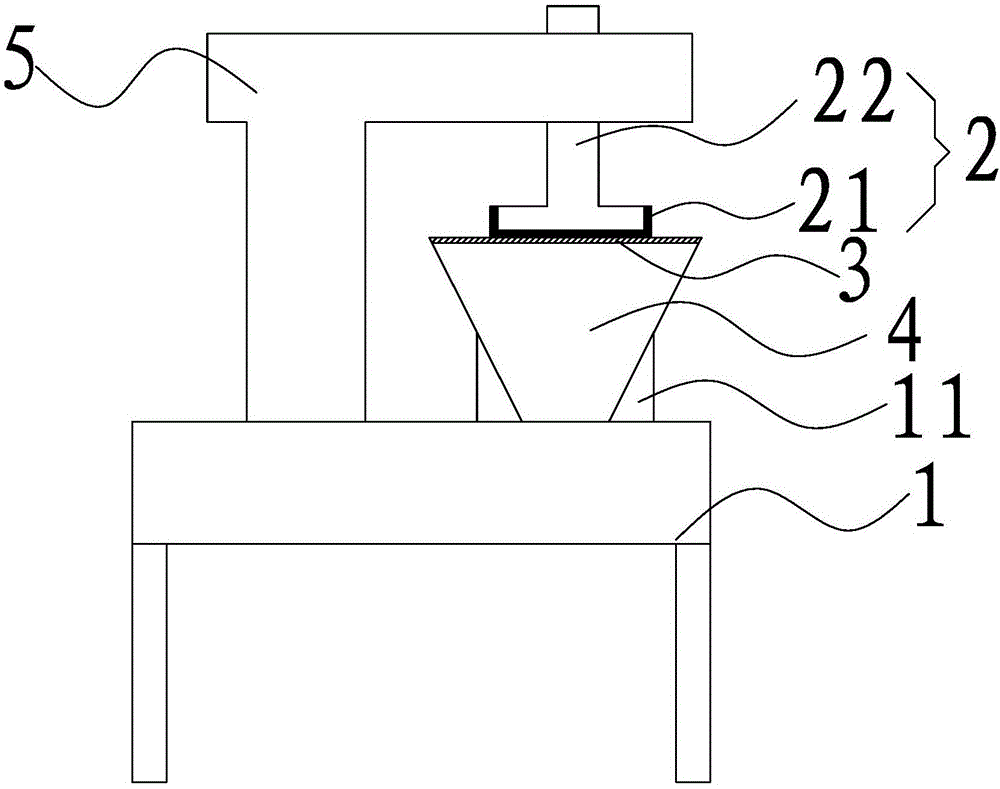

圖1為本實用新型的簡易結構示意圖。

具體實施方式

為使實用新型實施例的目的、技術方案和優點更加清楚，下面將結合本實用新型實施例，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例是本實用新型一部分實施例，而不是全部的實施例?；诒緦嵱眯滦椭械膶嵤├?，本領域普通技術人員在沒有作出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

如圖1所示，一種速沖飲料杯的加工裝置，包括加工臺1和設于加工臺上的加工裝置2，加工裝置2包括使透水薄膜3與杯體4內壁熱連接的加熱器21和對加熱器21進行上下傳動的傳動裝置22，傳動裝置22豎直處于加工臺1上方，加熱器21為圓柱體，加熱器21直徑介于杯體4的上端直徑和下端直徑之間；使用時往杯體4內放置待沖泡物，杯口上包覆一層透水薄膜3，加熱器21進行預熱，預熱完成后傳動裝置22對加熱器21進行傳動將其往杯體4內傳動時，同時也帶動杯口上的透水薄膜3，當杯體4內壁與加熱器21相接觸時，透水薄膜3被熱合固定于杯體4內壁上，待沖泡物被容置于杯底與透水薄膜之間的容置腔內，飲用時，沖泡物經透水薄膜3阻隔，不會進入飲用者口中；該設備結構新穎合理，實用性強，生產更加方便快捷，同時也降低了生產成本與生產難度。

還包括對傳動裝置21進行支撐的支撐架5；對傳動裝置21進行固定使得整體結構更加合理，且更加牢固。

加工臺1上設有對杯體4進行固定的定位座11；使得杯體4可以牢固的位于加工臺1上，防止杯體4過輕不穩而倒掉。

定位座11為中空筒狀，定位座11位于加熱器21正下方；提高生產效率，無需每次要將杯體4與加熱器21進行對應。

定位座11高度為杯體4高度的二分之一，定位座11的內徑與杯體4高度二分之一處的外徑相等；該尺寸的定位座11能較為牢固的將杯體4固定于定位座11中，不會左右晃動。

傳動裝置21為氣缸或液壓缸，成本較低、操作簡便且技術較為成熟。

以上實施例僅用以說明本實用新型的技術方案，而非對其限制；盡管參照前述實施例對本實用新型進行了詳細的說明，本領域的普通技術人員應當理解：其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分技術特征進行等同替換；而這些修改或者替換，并不使相應技術方案的本質脫離本實用新型各實施例技術方案的精神和范圍。
