本發明涉及康復醫療設備領域，尤其涉及一種定位裝置、加工方法及康復機器人系統。

背景技術：

1、隨著機器人技術的不斷進步，末端牽引式康復機器人被普遍應用到患者的康復訓練中，該機器人用于模擬康復師帶動患者的末端肢體進行運動。相比于傳統的康復師一對一治療，康復機器人的治療成本更低，治療效率更高。

2、目前，傳統的輪式上肢康復設備多需要在平整的運動平面上運動，由于受定位方案和運動裝置結構形態的影響，需要有單獨的定位裝置和定位點碼。定位點碼采用印刷工藝，因此該點碼多以定位圖案的形式設于定位板上。而運動裝置如果直接在定位板上進行運動，則會導致定位板表面印刷的定位圖案磨損，影響讀取。定位圖案磨損后需及時更換定位板，不利于節約成本。當定位圖案讀取錯誤時容易導致運動裝置帶動上肢進行錯誤的上肢運動，容易導致拉傷，不利于患者安全。因此，亟需一種新型的定位裝置、加工方法及康復機器人系統以改善上述問題。

技術實現思路

1、本發明的目的在于提供一種定位裝置、加工方法及康復機器人系統，該定位裝置用于避免定位圖案磨損，確保定位裝置的定位精度。

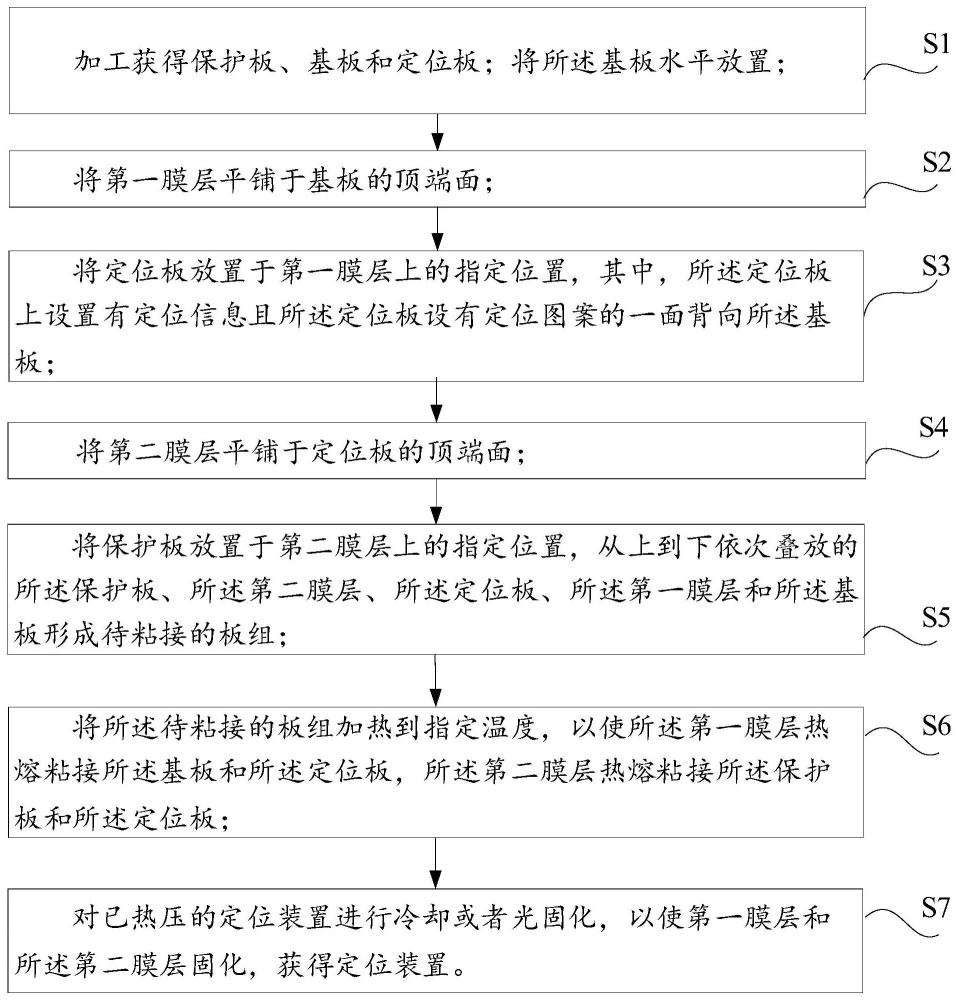

2、第一方面，本發明提供一種定位裝置的加工方法，應用于康復機器人系統的定位裝置，包括：s1，加工獲得保護板、基板和定位板；將所述基板水平放置；s2，將第一膜層平鋪于基板的頂端面；s3，將定位板放置于第一膜層上的指定位置，其中，所述定位板上設置有定位信息且所述定位板設有定位圖案的一面背向所述基板；s4，將第二膜層平鋪于定位板的頂端面；s5，將保護板放置于第二膜層上的指定位置，從上到下依次疊放的所述保護板、所述第二膜層、所述定位板、所述第一膜層和所述基板形成待粘接的板組；s6，將所述待粘接的板組加熱到指定溫度，以使所述第一膜層熱熔粘接所述基板和所述定位板，所述第二膜層熱熔粘接所述保護板和所述定位板；s7，對已熱壓的定位裝置進行冷卻或者光固化，以使第一膜層和所述第二膜層固化，獲得定位裝置。

3、本發明的方法有益效果為：本發明的定位裝置的加工方法將定位板設于保護板和基板之間，避免定位板表面的定位圖案磨損，無需更換定位板，有利于節約成本。本發明通過設置的第一膜層使所述防護板與所述定位板粘接固定，第二膜層使所述基板與所述定位板粘接固定，不會影響讀取定位圖案，同時避免定位圖案讀取錯誤導致運動裝置帶動上肢進行錯誤的上肢運動，防止患者拉傷，有利于提升康復訓練的安全性。

4、將定位板放置于第一膜層上的指定位置，將保護板放置于第二膜層上的指定位置，使得定位板上的定位信息分別與基板和保護板的相對位置固定。也即采用上述加工方法批量生產若干定位裝置，若干個定位裝置中，定位板上的定位信息分別與基板和保護板的相對位置具有一致性。康復機器人系統的運動裝置在定位裝置上移動，通過讀取定位裝置上的定位信息確認自己在定位裝置上的坐標，從而使得機器人每次在定位裝置上運動時，可以準確地運動至預期位置。

5、可選的，將所述待粘接的板組加熱到指定溫度，以使所述第一膜層熱熔粘接所述基板和所述定位板，所述第二膜層熱熔粘接所述保護板和所述定位板，還包括：在加熱所述待粘接的板組時，對所述保護板和所述基板同時施加朝向所述定位板的壓力，增大所述第一膜層和所述第二膜層的粘接力，以使所述保護板、定位板和基板相對固定。其有益效果在于，通過施加朝向所述定位板的壓力，使第一膜層和所述第二膜層的粘接力增大，避免粘接后的保護板、定位板和基板相對移動，有利于提升定位裝置的定位精度。

6、可選的，將所述待粘接的板組加熱到指定溫度，以使所述第一膜層熱熔粘接所述基板和所述定位板，所述第二膜層熱熔粘接所述保護板和所述定位板，還包括：設置所述指定溫度，使所述指定溫度低于所述定位板的熔化溫度，以免加熱所述待粘接的板組時，所述定位板表面的定位圖案跟隨所述定位板熔化變形。

7、可選的，所述加工獲得保護板、基板和定位板，還包括：設置所述保護板的厚度，使所述保護板對于紅外線的透光率大于或等于90％，以使定位裝置的定位精度滿足預設值。其有益效果在于，通過提升保護板對于紅外線的透光率能夠使定位信息的紅外成像更清晰，有利于提升定位裝置的定位精度。

8、可選的，所述加工獲得保護板、基板和定位板，還包括：在所述定位板的表面形成所述定位圖案，所述定位圖案用于提供所述定位信息，所述定位圖案由含碳顏料制成，或所述定位圖案由所述定位板在激光的作用下碳化形成。

9、可選的，所述加工獲得保護板、基板和定位板，還包括：在所述定位板的表面形成非定位圖案，所述非定位圖案由無碳顏料制成，或所述非定位圖案由所述定位板鏤空制成；所述非定位圖案用于安裝定位板的過程中確定所述定位板的放置方向和位置。

10、可選的，所述加工獲得保護板、基板和定位板，還包括：對所述保護板的頂端面進行打磨，以使所述保護板的頂端面的摩擦系數大于設定閾值。

11、第二方面，本發明提供一種定位裝置，應用于康復機器人系統，包括依次疊放的基板，第一膜層，定位板，第二膜層和保護板；所述定位板的至少一個端面設有定位圖案，用于提供定位信息；所述第一膜層設置于所述基板和所述定位板之間，用于所述基板和所述定位板之間的粘接固定；所述第二膜層設置于所述保護板和所述定位板之間，用于所述保護板和所述定位板之間的粘接固定。

12、可選的，所述第一膜層的同一端面連接有至少兩塊保護板；所述第二膜層的同一端面連接有至少兩塊基板；當所述定位板的頂端面呈平面狀展開時，相鄰的兩塊保護板的頂端面共面；當所述定位板的頂端面彎折時，相鄰的兩塊基板的底端面相互貼近。

13、可選的，所述相鄰的兩塊保護板分別連接有不同的磁體；當所述不同的磁體相吸并接觸時，所述相鄰的兩塊保護板的頂端面共面；或者，所述相鄰的兩塊基板共同連接有同一彈性件；當所述彈性件伸展時，所述相鄰的兩塊保護板的頂端面共面。

14、第三方面，本發明提供一種康復機器人系統，包括運動裝置、控制模塊和所述第一方面中任一項所述的定位裝置；所述運動裝置設于所述定位裝置的頂側，用于承載并帶動上肢在所述定位裝置的表面運動；所述運動裝置包括定位讀取組件，所述定位讀取組件朝向所述定位裝置，用于讀取所述定位圖案，以獲取所述定位信息；所述控制模塊用于根據所述定位信息和預設路徑信息控制所述運動裝置的工作狀態。

技術特征：

1.一種定位裝置的加工方法，應用于康復機器人系統的定位裝置，其特征在于，包括：

2.根據權利要求1所述的方法，其特征在于，將所述待粘接的板組加熱到指定溫度，以使所述第一膜層熱熔粘接所述基板和所述定位板，所述第二膜層熱熔粘接所述保護板和所述定位板，還包括：

3.根據權利要求1所述的方法，其特征在于，將所述待粘接的板組加熱到指定溫度，以使所述第一膜層熱熔粘接所述基板和所述定位板，所述第二膜層熱熔粘接所述保護板和所述定位板，還包括：

4.根據權利要求1所述的方法，其特征在于，所述加工獲得保護板、基板和定位板，還包括：

5.根據權利要求1所述的方法，其特征在于，所述加工獲得保護板、基板和定位板，還包括：

6.根據權利要求1所述的方法，其特征在于，所述加工獲得保護板、基板和定位板，還包括：

7.根據權利要求1所述的方法，其特征在于，所述加工獲得保護板、基板和定位板，還包括：對所述保護板的頂端面進行打磨，以使所述保護板的頂端面的摩擦系數大于設定閾值。

8.一種定位裝置，應用于康復機器人系統，其特征在于，包括依次疊放的基板，第一膜層，定位板，第二膜層和保護板；

9.根據權利要求8所述的定位裝置，其特征在于，所述第一膜層的同一端面連接有至少兩塊保護板；所述第二膜層的同一端面連接有至少兩塊基板；

10.一種康復機器人系統，其特征在于，包括運動裝置和所述權利要求8至10中任一項所述的定位裝置；所述運動裝置設于所述定位裝置的頂側，用于承載并帶動上肢在所述定位裝置的表面運動；所述運動裝置包括定位讀取組件，所述定位讀取組件朝向所述定位裝置，用于讀取所述定位圖案，以獲取所述定位信息。

技術總結
本發明提供一種定位裝置、加工方法及康復機器人系統，應用于康復機器人系統的定位裝置，包括：加工獲得保護板、基板和定位板；將基板水平放置；將第一膜層平鋪于基板的頂端面；將定位板放置于第一膜層上的指定位置；將第二膜層平鋪于定位板的頂端面；將保護板放置于第二膜層上的指定位置，從上到下依次疊放的保護板、第二膜層、定位板、第一膜層和基板形成待粘接的板組；將待粘接的板組加熱到指定溫度，以使第一膜層熱熔粘接基板和定位板，第二膜層熱熔粘接保護板和定位板；對已熱壓的定位裝置進行冷卻或者光固化，以使第一膜層和第二膜層固化，獲得定位裝置。該定位裝置用于避免定位圖案磨損，確保定位裝置的定位精度。

技術研發人員：尹剛剛,張成豪
受保護的技術使用者：上海司羿智能科技有限公司
技術研發日：
技術公布日：2025/4/28
