本發明涉及安防，具體涉及一種法式催淚強擊盾牌。

背景技術：

1、在執法、維和和人群控制等領域,催淚強擊盾牌是一種常用的非致命性防護裝備。傳統的催淚強擊盾牌通常包括盾牌主體和催淚組件,其中催淚組件安裝在盾牌主體上,用于在必要時向前方發射催淚劑。

2、然而,現有技術中的催淚強擊盾牌存在一些局限性。其單一的催淚劑功能在某些情況下可能不足以有效控制局勢。其次,催淚劑的擴散效果容易受到風向和環境因素的影響,可能導致使用效果不穩定。此外,傳統設計往往忽視了催淚劑對使用者自身的潛在影響。

3、為了克服這些不足,一些改進型催淚強擊盾牌被提出。例如,有些設計增加了閃光燈組件,通過視覺干擾來增強控制效果。還有一些嘗試通過改進催淚劑噴射系統來提高其擴散效果。但這些改進仍未能全面解決上述問題,特別是在催淚劑的精確投放和防止反向影響方面仍有待提高。

4、因此,亟需一種能夠綜合提升功能性、使用效果和操作安全性的改進型催淚強擊盾牌。

技術實現思路

1、為解決上述問題，本發明公開了一種法式催淚強擊盾牌。

2、為了達到以上目的，本發明提供如下技術方案：一種法式催淚強擊盾牌，包括盾牌主體，該盾牌主體的后側設置有催淚組件和閃光燈組件，所述催淚組件的發射端，以及所述閃光燈組件的燈珠均位于所述盾牌主體的前側，所述催淚組件發射端的周向上套設有吹風組件，該吹風組件包括導風殼體以及鼓風組件，所述導風殼體罩設在所述催淚組件的發射端，且該導風殼體的前端為敞口，所述鼓風組件的出風端與所述導風殼體的后端連通，以此將鼓風組件產生的氣流從導風殼體的前端吹出。

3、在具體的方案中，所述催淚組件和閃光燈組件均設置在一安裝板上，所述安裝板可拆卸的安裝于所述盾牌主體的后側。

4、進一步的，所述安裝板的兩側形成有插槽，所述盾牌主體的后側對應所述插槽設置有支撐桿，所述支撐桿可分離的卡入在安裝板的插槽內。

5、其中，所述插槽的槽底面呈v形狀，所述支撐桿的頂端呈與插槽的槽底面想配合的三角形狀。

6、此外，所述支撐桿同時作為盾牌主體的把手連接部。

7、所述導風殼體上朝向所述閃光燈組件的燈珠開設有出風口。

8、本申請實施例的方案通過導風殼體產生定向氣流,配合催淚組件的發射,可以更精準地將催淚劑輸送到目標區域。克服了傳統催淚盾牌易受環境風向影響的缺點,提高了催淚劑的使用效率和有效范圍。

9、吹風組件產生的定向氣流不僅助力催淚劑的投放,還能在一定程度上阻隔催淚劑的反向擴散,降低了操作者受到催淚劑影響的風險。從而大大提高了使用安全性。

技術特征：

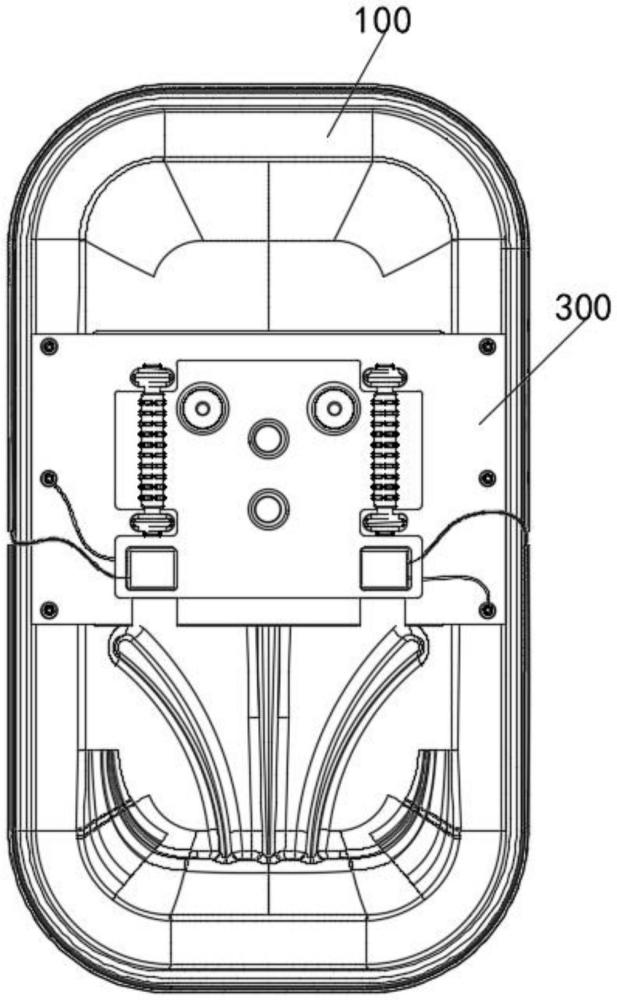

1.一種法式催淚強擊盾牌，包括盾牌主體(100)，該盾牌主體(100)的后側設置有催淚組件和閃光燈組件，所述催淚組件的發射端(101)，以及所述閃光燈組件的燈珠(102)均位于所述盾牌主體(100)的前側，其特征在于：所述催淚組件發射端的周向上套設有吹風組件，該吹風組件包括導風殼體(200)以及鼓風組件(201)，所述導風殼體(200)罩設在所述催淚組件的發射端(101)，且該導風殼體(200)的前端為敞口，所述鼓風組件(201)的出風端與所述導風殼體(200)的后端連通，以此將鼓風組件(201)產生的氣流從導風殼體(200)的前端吹出。

2.如權利要求1所述的一種法式催淚強擊盾牌，其特征在于：所述催淚組件和閃光燈組件均設置在一安裝板(300)上，所述安裝板(300)可拆卸的安裝于所述盾牌主體(100)的后側。

3.如權利要求2所述的一種法式催淚強擊盾牌，其特征在于：所述安裝板(300)的兩側形成有插槽(301)，所述盾牌主體(100)的后側對應所述插槽(301)設置有支撐桿(302)，所述支撐桿(302)可分離的卡入在安裝板(300)的插槽(301)內。

4.如權利要求3所述的一種法式催淚強擊盾牌，其特征在于：所述插槽(301)的槽底面呈v形狀，所述支撐桿(302)的頂端呈與插槽(301)的槽底面想配合的三角形狀。

5.如權利要求4所述的一種法式催淚強擊盾牌，其特征在于：所述支撐桿(302)同時作為盾牌主體(100)的把手連接部。

6.如權利要求1所述的一種法式催淚強擊盾牌，其特征在于：所述導風殼體(200)上朝向所述閃光燈組件的燈珠(102)開設有出風口。

技術總結
本發明涉及安防技術領域，具體涉及一種法式催淚強擊盾牌。本申請的方案本申請實施例的方案通過導風殼體產生定向氣流,配合催淚組件的發射,可以更精準地將催淚劑輸送到目標區域。克服了傳統催淚盾牌易受環境風向影響的缺點,提高了催淚劑的使用效率和有效范圍。此外吹風組件產生的定向氣流不僅助力催淚劑的投放,還能在一定程度上阻隔催淚劑的反向擴散,降低了操作者受到催淚劑影響的風險。從而大大提高了使用安全性。

技術研發人員：陸國興
受保護的技術使用者：江蘇國偉興塑膠科技有限公司
技術研發日：20240711
技術公布日：2025/4/28
