本技術涉及爆破，具體為一種適用于花崗巖礦上覆巖體的爆破裝置。

背景技術：

1、爆破是利用炸藥在空氣、水、土石介質或物體中爆炸所產生的壓縮、松動、破壞、拋擲及殺傷作用，達到預期目的的一門技術，在建設初期需要對巖土進行爆破，以便于施工，爆破在土木工程等建設中使用的越來越頻繁。

2、例如中國專利cn215064128u公開了一種巖石爆破裝置，包括單向進氣閥裝置和爆破管，爆破管一端開口，另一端為封閉端，所述爆破管的開口端與單向進氣閥裝置連接，爆破管的上、下部分別套設有與巖石孔壁配合的上、下密封橡膠管，且爆破管的與上、下密封橡膠管對應的管壁段開設有與爆破管的內孔連通的氣孔；在上、下密封橡膠管之間的管壁段開設有燃氣通孔和點火槽，燃氣通孔連通爆破管的內孔與巖石孔壁和爆破管管壁之間間隙；所述爆破管的點火槽處設置有一火花塞，高壓線伸入所述爆破管的內孔并與火花塞連接；氣體在燃燒過程中壓力急劇增加，達到并超過巖石的斷裂應力，從而達到破碎巖石的目的。

3、但是上述方案依舊存在一定的問題，在進行爆破時，會產生大量的沖擊力和震動，并且還會伴有碎石飛濺，上述爆破裝置在使用時無法對爆破人員進行防護，可能會導致爆破人員在操作時受到傷害，故而提出一種適用于花崗巖礦上覆巖體的爆破裝置以解決上述問題。

技術實現思路

1、針對現有技術的不足，本實用新型提供了一種適用于花崗巖礦上覆巖體的爆破裝置，具備防護的優點，解決了爆破時產生的沖擊力和震動導致人員受傷的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種適用于花崗巖礦上覆巖體的爆破裝置，包括底座，所述底座的底部固定有數量為四個的萬向輪，所述底座的內部設置有貫穿至底座底部的定位組件，所述底座頂部的左側設置有防護機構，所述底座的頂部固定有防護箱，所述防護箱的內部固定有引爆器，所述底座頂部的右側固定有扶手；

3、所述防護機構包括定位板、支撐桿、伸縮桿、防護板和減震組件，所述定位板與底座的頂部固定，所述支撐桿與定位板的右側固定，且支撐桿與底座的頂部固定，所述伸縮桿與定位板的左側固定，所述防護板與伸縮桿的左側固定，所述減震組件設置在定位板和防護板之間。

4、通過采用該技術方案，當爆破裝置受到沖擊時，通過防護機構的作用，能夠對沖擊力進行降低，并且通過防護機構的作用，能夠將沖擊受到的震動減小，從而實現對爆破裝置進行防護減震的目的。

5、進一步，所述減震組件包括鉸接座、數量為兩個的鉸接桿和減震桿，所述鉸接座與定位板的左側固定，兩個所述鉸接桿均與鉸接座的內部鉸接，所述減震桿與鉸接桿的左側鉸接，且減震桿與防護板的右側固定。

6、進一步，所述減震桿包括定位桿、數量為兩個的滑塊和彈簧，所述定位桿與防護板的右側固定，兩個所述滑塊分別與兩個鉸接桿鉸接，且滑塊與定位桿的內部滑動連接，兩個所述彈簧分別與兩個滑塊相背的一側固定，且彈簧與定位桿的內部固定。

7、通過采用該技術方案，當防護板擠壓減震桿時，減震桿將對鉸接桿進行擠壓，使得鉸接桿能夠帶動兩個滑塊呈反向移動，從而使得滑塊能夠對彈簧進行擠壓，通過彈簧的作用，使得減震桿能夠減小震動。

8、進一步，所述定位組件包括雙頭電機、數量為兩個的蝸桿、蝸輪、轉桿和支撐組件，所述雙頭電機與底座的內頂壁固定，兩個所述蝸桿分別與雙頭電機的兩個輸出端固定，且蝸桿與底座的內部轉動連接，所述蝸輪與蝸桿的底部嚙合，所述轉桿與蝸輪的內部固定，且轉桿與底座的內部轉動連接，所述支撐組件設置在轉桿的外表面，且支撐組件貫穿至底座的底部。

9、通過采用該技術方案，啟動雙頭電機，使得蝸桿能夠進行轉動，通過蝸桿與蝸輪之間的嚙合，使得蝸輪能夠帶動轉桿進行轉動，通過轉桿的轉動，使得支撐組件能夠從底座的內部伸出，從而使得定位組件能夠對爆破裝置進行固定。

10、進一步，所述支撐組件由電推桿和支撐板組成，所述電推桿與轉桿的外表面固定，且左右兩側電推桿的伸縮端朝向相對的一側，所述支撐板與電推桿的伸縮端固定。

11、通過采用該技術方案，當支撐組件翻轉完成后，啟動電推桿，舒蝶電推桿能夠帶動支撐板與地面進行接觸，從而使得支撐組件能夠對爆破裝置進行穩定的支撐。

12、進一步，所述底座的底部開設有供支撐組件進行翻轉伸出的通孔，所述轉桿的外表面套接有與底座內底壁固定的支撐座。

13、通過采用該技術方案，通過通孔的設置，使得支撐組件能夠穩定的從底座的內部翻轉伸出。

14、進一步，所述蝸桿上固定有與底座內部固定的第一軸承，所述轉桿的兩端均固定有與底座內部固定的第二軸承。

15、通過采用該技術方案，通過第一軸承和第二軸承的設置，可對蝸桿和轉桿進行支撐，并且使得蝸桿和轉桿能夠進行穩定的轉動。

16、進一步，所述防護箱右側定頂部固定有鎖扣，所述防護箱的頂部固定有把手。

17、通過采用該技術方案，通過鎖扣的設置，可對防護箱進行上鎖，從而能夠防止非專業人員對引爆器進行操作。

18、與現有技術相比，本申請的技術方案具備以下有益效果：

19、1、該適用于花崗巖礦上覆巖體的爆破裝置，當爆破時產生的沖擊力與防護機構進行接觸時，通過防護機構的作用，可對大部分沖擊力進行削減，并且防護機構還能將沖擊力帶來的震動能夠削減，從而實現對爆破裝置和操作人員進行保護的目的。

20、2、該適用于花崗巖礦上覆巖體的爆破裝置，當需要移動爆破裝置時，通過雙頭電機的運行，使得蝸桿能夠通過蝸輪帶動轉桿進行轉動，從而使得轉桿能夠控制支撐組件進行翻轉伸縮，從而使得爆破裝置能夠方便進行移動。

技術特征：

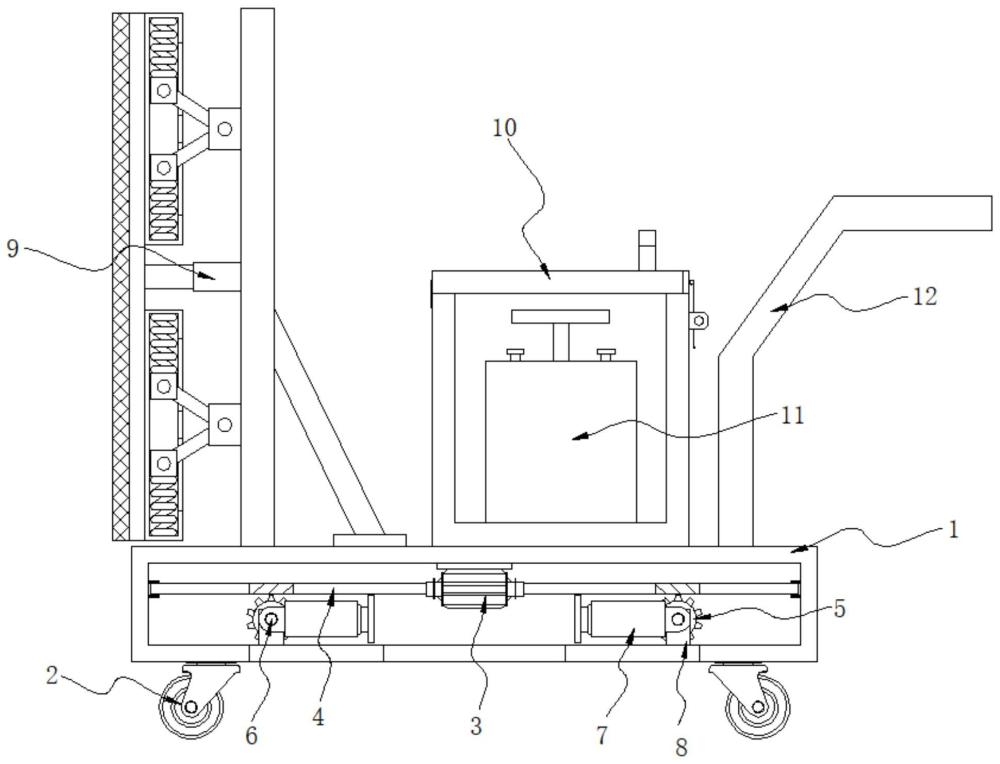

1.一種適用于花崗巖礦上覆巖體的爆破裝置，包括底座（1），其特征在于：所述底座（1）的底部固定有數量為四個的萬向輪（2），所述底座（1）的內部設置有貫穿至底座（1）底部的定位組件，所述底座（1）頂部的左側設置有防護機構（9），所述底座（1）的頂部固定有防護箱（10），所述防護箱（10）的內部固定有引爆器（11），所述底座（1）頂部的右側固定有扶手（12）；

2.根據權利要求1所述的一種適用于花崗巖礦上覆巖體的爆破裝置，其特征在于：所述減震組件包括鉸接座（905）、數量為兩個的鉸接桿（906）和減震桿，所述鉸接座（905）與定位板（901）的左側固定，兩個所述鉸接桿（906）均與鉸接座（905）的內部鉸接，所述減震桿與鉸接桿（906）的左側鉸接，且減震桿與防護板（904）的右側固定。

3.根據權利要求2所述的一種適用于花崗巖礦上覆巖體的爆破裝置，其特征在于：所述減震桿包括定位桿（907）、數量為兩個的滑塊（908）和彈簧（909），所述定位桿（907）與防護板（904）的右側固定，兩個所述滑塊（908）分別與兩個鉸接桿（906）鉸接，且滑塊（908）與定位桿（907）的內部滑動連接，兩個所述彈簧（909）分別與兩個滑塊（908）相背的一側固定，且彈簧（909）與定位桿（907）的內部固定。

4.根據權利要求1所述的一種適用于花崗巖礦上覆巖體的爆破裝置，其特征在于：所述定位組件包括雙頭電機（3）、數量為兩個的蝸桿（4）、蝸輪（5）、轉桿（6）和支撐組件（7），所述雙頭電機（3）與底座（1）的內頂壁固定，兩個所述蝸桿（4）分別與雙頭電機（3）的兩個輸出端固定，且蝸桿（4）與底座（1）的內部轉動連接，所述蝸輪（5）與蝸桿（4）的底部嚙合，所述轉桿（6）與蝸輪（5）的內部固定，且轉桿（6）與底座（1）的內部轉動連接，所述支撐組件（7）設置在轉桿（6）的外表面，且支撐組件（7）貫穿至底座（1）的底部。

5.根據權利要求4所述的一種適用于花崗巖礦上覆巖體的爆破裝置，其特征在于：所述支撐組件（7）由電推桿和支撐板組成，所述電推桿與轉桿（6）的外表面固定，且左右兩側電推桿的伸縮端朝向相對的一側，所述支撐板與電推桿的伸縮端固定。

6.根據權利要求4所述的一種適用于花崗巖礦上覆巖體的爆破裝置，其特征在于：所述底座（1）的底部開設有供支撐組件（7）進行翻轉伸出的通孔，所述轉桿（6）的外表面套接有與底座（1）內底壁固定的支撐座（8）。

7.根據權利要求4所述的一種適用于花崗巖礦上覆巖體的爆破裝置，其特征在于：所述蝸桿（4）上固定有與底座（1）內部固定的第一軸承，所述轉桿（6）的兩端均固定有與底座（1）內部固定的第二軸承。

8.根據權利要求1所述的一種適用于花崗巖礦上覆巖體的爆破裝置，其特征在于：所述防護箱（10）右側定頂部固定有鎖扣，所述防護箱（10）的頂部固定有把手。

技術總結
本申請涉及一種適用于花崗巖礦上覆巖體的爆破裝置，屬于爆破技術領域，包括底座，所述底座的底部固定有數量為四個的萬向輪，所述底座的內部設置有貫穿至底座底部的定位組件，所述底座頂部的左側設置有防護機構，所述底座的頂部固定有防護箱，所述防護箱的內部固定有引爆器，所述底座頂部的右側固定有扶手，所述防護機構包括定位板、支撐桿、伸縮桿、防護板和減震組件。該適用于花崗巖礦上覆巖體的爆破裝置，當爆破時產生的沖擊力與防護機構進行接觸時，通過防護機構的作用，可對大部分沖擊力進行削減，并且防護機構還能將沖擊力帶來的震動能夠削減，從而實現對爆破裝置和操作人員進行保護的目的。

技術研發人員：張振龍,陳冠鋒,王廣知,史玉鑫,馬明軒,姚強
受保護的技術使用者：兗州中材建設有限公司
技術研發日：20240411
技術公布日：2025/3/20
