本技術涉及多孔無紡布，具體為一種多孔無紡布。

背景技術：

1、多孔無紡布是一種特殊類型的無紡布，它具有較大的孔隙結構，使其在透氣性和液體滲透性方面具有優勢，多孔無紡布通常用于過濾材料、醫療用品、保護性服飾等領域，由于其良好的透氣性和滲透性，多孔無紡布在醫療衛生領域中用作手術衣、口罩、手術毛巾等產品的制造材料，以提供良好的舒適性和防護性能，此外，多孔無紡布還可以用于空調過濾器、水處理過濾器、汽車空濾清器等過濾設備中，以除去空氣或液體中的雜質和顆粒物。

2、多孔無紡布在用于制作空氣過濾器材的過濾材質時，無紡布的抗撕拉性能較差，在對高流速、高壓力經過的空氣進行過濾時，易破裂，其次是，無紡布的內部缺少對空氣中水分的吸收、干燥處理裝置，最后是無紡布的邊緣沒有邊緣保護設施，在使用過程中，缺少保護的無紡布邊緣易出現破損等現象，因此，針對上述問題提出一種多孔無紡布。

技術實現思路

1、本實用新型的目的在于提供一種多孔無紡布，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種多孔無紡布，包括無紡布層、固定管、棉片和包邊層，所述無紡布層底端固定連接有紗線層，所述紗線層底端固定連接有聚酯纖維層，所述聚酯纖維層底端固定連接有棉布層，所述無紡布層頂端設有貫穿無紡布層的孔洞，所述孔洞內部設有固定槽，所述固定槽內部設有固定管，所述固定管內部設有容納槽，所述容納槽內部設有棉片，所述棉片外側固定連接有連接環，所述無紡布層頂端靠近邊緣處固定連接有凸板，所述包邊層內部上下兩側設有滑槽。

4、優選的，所述孔洞貫穿整個無紡布，孔洞內部設有兩個沿孔洞中心線對稱設置的固定槽。

5、優選的，所述固定槽的尺寸大于固定管的尺寸，固定管緊密貼合在固定槽內部。

6、優選的，所述容納槽的高度大于連接環的厚度，連接環的直徑大于固定管的內部直徑，固定管的直徑小于容納槽的直徑。

7、優選的，所述凸板為長條形，滑槽的尺寸大于凸板的尺寸，包邊層通過滑槽在凸板的外側滑動。

8、與現有技術相比，本實用新型的有益效果是：

9、1、本實用新型中，通過設置的無紡布層、紗線層、聚酯纖維層和棉布層，可以提升多孔無紡布的抗撕拉性能，尤其是在加入紗線層和聚酯纖維層后，能夠大幅度降低多孔無紡布在對高流速、高壓力空氣過濾時，多孔無紡布的變形和破裂的可能；

10、2、本實用新型中，通過設置的孔洞、固定槽、固定管、容納槽、棉片和連接環，可以對經過的空氣就那些干燥處理，去除空氣中的水分，干燥空氣，防止空氣中的水分對后續的設施造成影響；

11、3、本實用新型中，通過設置的凸板、包邊層和滑槽，可以把起到保護作用的包邊層固定在無紡布的外側邊緣處，包邊層對無紡布的邊緣起到包裹隔斷的作用，防止多孔無紡布的邊緣在受到外力的作用后出現變形和破裂。

技術特征：

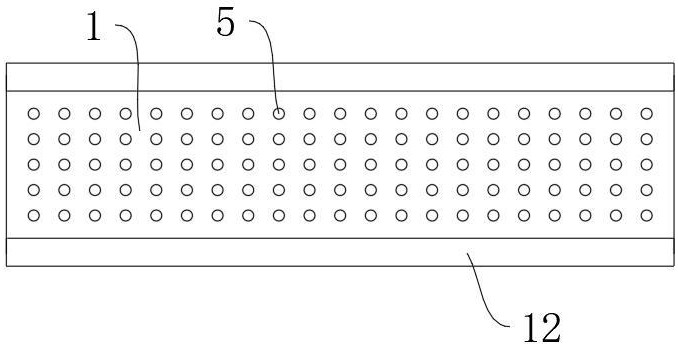

1.一種多孔無紡布，包括無紡布層（1）、固定管（7）、棉片（9）和包邊層（12），其特征在于：所述無紡布層（1）底端固定連接有紗線層（2），所述紗線層（2）底端固定連接有聚酯纖維層（3），所述聚酯纖維層（3）底端固定連接有棉布層（4），所述無紡布層（1）頂端設有貫穿無紡布層（1）的孔洞（5），所述孔洞（5）內部設有固定槽（6），所述固定槽（6）內部設有固定管（7），所述固定管（7）內部設有容納槽（8），所述容納槽（8）內部設有棉片（9），所述棉片（9）外側固定連接有連接環（10），所述無紡布層（1）頂端靠近邊緣處固定連接有凸板（11），所述包邊層（12）內部上下兩側設有滑槽（13）。

2.根據權利要求1所述的一種多孔無紡布，其特征在于：所述孔洞（5）貫穿整個無紡布，孔洞（5）內部設有兩個沿孔洞（5）中心線對稱設置的固定槽（6）。

3.根據權利要求1所述的一種多孔無紡布，其特征在于：所述固定槽（6）的尺寸大于固定管（7）的尺寸，固定管（7）緊密貼合在固定槽（6）內部。

4.根據權利要求1所述的一種多孔無紡布，其特征在于：所述容納槽（8）的高度大于連接環（10）的厚度，連接環（10）的直徑大于固定管（7）的內部直徑，固定管（7）的直徑小于容納槽（8）的直徑。

5.根據權利要求1所述的一種多孔無紡布，其特征在于：所述凸板（11）為長條形，滑槽（13）的尺寸大于凸板（11）的尺寸，包邊層（12）通過滑槽（13）在凸板（11）的外側滑動。

技術總結
本技術涉及多孔無紡布技術領域，尤其為一種多孔無紡布，包括無紡布層、固定管、棉片和包邊層，所述無紡布層底端固定連接有紗線層，所述紗線層底端固定連接有聚酯纖維層，所述聚酯纖維層底端固定連接有棉布層，所述無紡布層頂端設有貫穿無紡布層的孔洞，所述孔洞內部設有固定槽，所述固定槽內部設有固定管，所述固定管內部設有容納槽，本技術中，通過設置的無紡布層、紗線層、聚酯纖維層和棉布層，可以提升多孔無紡布的抗撕拉性能，尤其是在加入紗線層和聚酯纖維層后，能夠大幅度降低多孔無紡布在對高流速、高壓力空氣過濾時，多孔無紡布的變形和破裂的可能。

技術研發人員：齊傳亮,王鎮,齊猛
受保護的技術使用者：山東匯志無紡布股份有限公司
技術研發日：20240621
技術公布日：2025/4/28
