本發明涉及航空航天，具體地，涉及三平發射系統脫離回收的電連接器強脫機構及強脫方法。尤其是指一種應用于三平發射系統快速脫離及回收的電連接器強脫機構及強脫方法。

背景技術：

1、運載火箭發射前，在箭體上通常布置有多個電連接器，以用于數據傳輸及供電。電連接器脫落包括自動脫落和強制脫落，強制脫落一般為保障脫落可靠性的冗余方案。

2、電連接器強脫機構一般指在運載火箭發射前利用機械運動分離電連接器脫銷，使電連接器脫離箭體并有效回收的機械結構，具有適應箭體晃動、防止電連接器脫離后砸傷箭體等特點。

3、“三平”發射模式要求運載火箭轉運、總裝、測試水平完成，在發射前利用起豎架將火箭起豎至垂直狀態，起豎架與運載火箭的相對晃動量較傳統的固定發射模式更大，對于新一代運載火箭要求運載火箭發射、起豎架后倒、電連接器脫離及回收在0秒同步進行。

4、在現有技術中，常利用氣缸或電機為強脫機構提供動力，鋼絲繩用于傳遞強脫力，氣缸相較于電機，結構更加簡單可靠；為了使強脫力更快傳遞至電連接器脫銷，鋼絲繩一般為繃緊狀態，適應發射架和箭體間的晃動能力較差。為了適應“三平”發射系統要求運載火箭發射、起豎架后倒、電連接器脫離及回收在0秒同步進行的工況，需要有一套強脫機構，在完成電連接器快速強脫和有效回收的同時，還要有適應“三平”發射系統相對晃動量較大工況的能力。

技術實現思路

1、針對現有技術中的缺陷，本發明的目的是提供一種三平發射系統脫離回收的電連接器強脫機構及強脫方法。

2、根據本發明提供的一種三平發射系統脫離回收的電連接器強脫機構，包括：氣缸、鋼絲繩、安裝底板、回收彈簧以及卡箍支架；

3、安裝架上安裝所述安裝底板，所述安裝底板上安裝氣缸，所述鋼絲繩一端連接氣缸的活塞，另一端穿過卡箍支架并連接電連接器脫銷；

4、所述卡箍支架連接電連接器，所述電連接器脫銷用于鎖定電連接器；

5、所述回收彈簧一端連接安裝架，另一端連接卡箍支架。

6、優選地，所述安裝底板上安裝鋼絲繩前支架，所述鋼絲繩穿過鋼絲繩前支架。

7、優選地，所述鋼絲繩位于鋼絲繩前支架和卡箍支架之間的區域包覆有限位護套，所述限位護套一端連接鋼絲繩前支架，另一端連接卡箍支架。

8、優選地，所述氣缸、鋼絲繩、限位護套設置有兩組，兩個氣缸分別通過對應的鋼絲繩連接所述電連接器脫銷。

9、優選地，所述卡箍支架上設置有限位護套安裝接口、回收彈簧安裝接口以及電連接器卡箍；

10、所述卡箍支架通過電連接器卡箍連接電連接器。

11、優選地，所述限位護套包括：鋼絲繩護套和護套接頭；

12、所述鋼絲繩護套的兩端設置有護套接頭，兩端的護套接頭分別螺紋連接鋼絲繩前支架和卡箍支架。

13、優選地，所述限位護套安裝接口與電連接器脫銷位置對齊。

14、優選地，所述安裝架上安裝有吊環螺釘，所述吊環螺釘連接回收彈簧。

15、優選地，所述回收彈簧的變形量可適應電連接器與安裝架相對最大晃動量。

16、與現有技術相比，本發明具有如下的有益效果：

17、1、本申請采用鋼絲繩護套限位設計，解決了傳統電連接器強脫機構不能適應“三平”發射模式箭體與起豎架間晃動量大的問題，簡化了結構，適應了“三平”發射模式輕量、便捷的特點。

18、2、本申請采用雙氣缸冗余設計方案，單組氣缸可完成強脫動作，兩組氣缸互為備份，冗余度高；

19、3、本申請采用回收彈簧對脫落的電連接器進行有效回收，能夠防止電連接器脫落后砸到箭體。

技術特征：

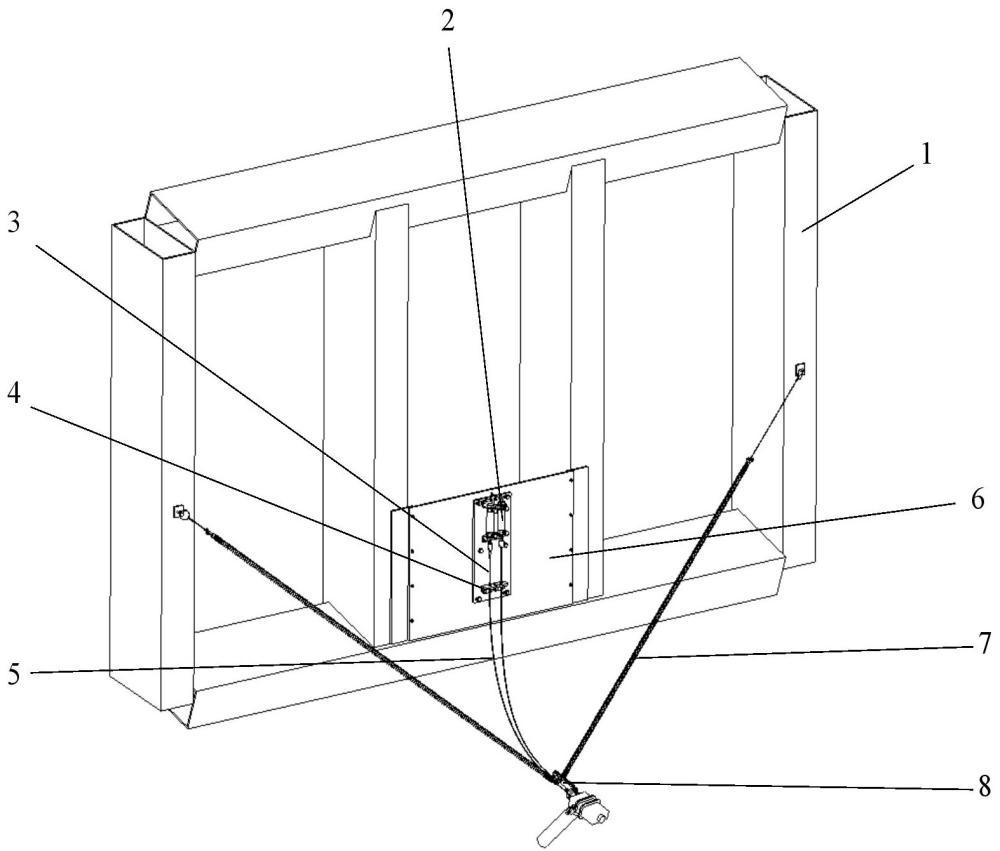

1.一種三平發射系統脫離回收的電連接器強脫機構，其特征在于，包括：氣缸（2）、鋼絲繩（3）、安裝底板（6）、回收彈簧（7）以及卡箍支架（8）；

2.根據權利要求1所述三平發射系統脫離回收的電連接器強脫機構，其特征在于：所述氣缸（2）、鋼絲繩（3）、限位護套（5）設置有多組，每組的氣缸（2）分別通過對應的鋼絲繩（3）連接所述電連接器脫銷。

3.根據權利要求1所述三平發射系統脫離回收的電連接器強脫機構，其特征在于：所述卡箍支架（8）上設置有限位護套安裝接口、回收彈簧安裝接口以及電連接器卡箍；

4.根據權利要求1所述三平發射系統脫離回收的電連接器強脫機構，其特征在于，所述限位護套（5）包括：鋼絲繩護套和護套接頭；

5.根據權利要求3所述三平發射系統脫離回收的電連接器強脫機構，其特征在于：所述限位護套安裝接口與電連接器脫銷位置對齊。

6.根據權利要求1所述三平發射系統脫離回收的電連接器強脫機構，其特征在于：所述安裝架（1）上安裝有吊環螺釘，所述吊環螺釘連接回收彈簧（7）。

7.根據權利要求1所述三平發射系統脫離回收的電連接器強脫機構，其特征在于：所述回收彈簧（7）的變形量可適應電連接器與安裝架（1）相對最大晃動量。

8.一種采用權利要求1-7任一項所述三平發射系統脫離回收的電連接器強脫機構的強脫方法，其特征在于，包括以下步驟：

技術總結
本發明提供了一種三平發射系統脫離回收的電連接器強脫機構及強脫方法，包括：氣缸、鋼絲繩、安裝底板、回收彈簧以及卡箍支架；安裝架上安裝所述安裝底板，所述安裝底板上安裝氣缸，所述鋼絲繩一端連接氣缸的活塞，另一端穿過卡箍支架并連接電連接器脫銷；所述卡箍支架連接電連接器，所述電連接器脫銷用于鎖定電連接器；所述回收彈簧一端連接安裝架，另一端連接卡箍支架。本申請采用鋼絲繩護套限位設計，解決了傳統電連接器強脫機構不能適應“三平”發射模式箭體與起豎架間晃動量大的問題，簡化了結構，適應了“三平”發射模式輕量、便捷的特點。

技術研發人員：賈希貝,陳艷,徐耀鐘,袁定新,金鑫,王飛,徐雪華,余小波,王川,張駿,黃順舟,田永松,季長程,堵同亮,楊洋
受保護的技術使用者：上海航天設備制造總廠有限公司
技術研發日：
技術公布日：2025/4/28
