本發明涉及蛋類加工技術領域，特別涉及一種雞蛋清洗裝置。

背景技術：

雞蛋具有很高的營養價值，是人們生活中非常常見的一種食物。但是普通雞蛋的表面都可能附著有禽流感、大腸桿菌、沙門氏菌等病毒；因此，雞蛋表面清洗環節必不可少。目前，國際流行的蛋品安全管理辦法，是對蛋品進行清洗干燥、紫外線滅菌和涂油保鮮等處理后再上市銷售。隨著人們對雞蛋需求量的增大，以及人們對食品安全重視度的提高，對雞蛋表面進行高效率、高質量的清洗工作至關重要。但是目前的雞蛋加工行業通常使用的雞蛋清洗裝置在進行雞蛋清洗工作時，清洗效率低、清洗不全面，僅僅是對雞蛋表面的污垢進行清洗，而對一些細菌病毒的處理并不徹底。

在中國專利201310531605.9中，描述了一種雞蛋的檢測和清洗裝置，該裝置是在清洗管內壁設置多個毛刷，在雞蛋滑落的過程中自動對其進行清洗，集蛋裝置設置在清洗管的底部，且集蛋裝置內設有海綿，容易造成二次污染；另外，使雞蛋自然滑落進行清洗，清潔力度不夠。

在中國專利201310531617.1中，描述了一種雞蛋清洗裝置，該裝置是設置轉盤和振動機，在雞蛋旋轉振動時在其表面噴水進行清洗，沒有使用消毒清洗液和毛刷，清洗效果無從考證。

技術實現要素：

針對上述背景技術中所存在的缺陷和問題，本發明目的是提供一種雞蛋清洗裝置。該裝置設有多個清洗機構，且多個清洗機構分別設置不同旋轉方式的兩個毛刷配合清洗，使雞蛋表面與毛刷完全接觸，將雞蛋表面的污垢和細菌徹底清洗，再經過消毒、烘干、雞蛋表面上油，最后經過檢測、包裝，是一套完整的雞蛋清洗裝置，解決了現有技術中雞蛋清洗效果不佳、清洗不全面的問題；且該裝置結構簡單、設計合理，克服了雞蛋清洗效率低的缺陷，具有很高的市場應用價值。

為了達到上述目的，本發明提供如下技術方案：

本發明的一種雞蛋清洗裝置，包括：包括機架和輸送帶，所述輸送帶裝配所述機架上，其特征在于，還包括多個清洗機構，多個清洗機構順次設置在所述輸送帶上；其中，每個清洗機構包括設置于輸送帶的兩側的兩個毛刷；清洗過程中，每個清洗機構的兩個毛刷相向旋轉，完成對雞蛋的清洗；并且，相鄰兩個清洗機構中的位于輸送帶同側的毛刷的旋轉方向相反。

進一步地，所述每個清洗機構的兩個毛刷的刷毛部具有呈交替設置的長毛段和短毛段，且兩個毛刷錯位排布，使一個毛刷的長毛段與另一個毛刷的短毛段相齒合。

進一步地，所述的雞蛋清洗裝置，在輸送帶的輸送方向上，還包括在清洗機構后的輸送帶上依次設置的消毒機構、烘干機構、上油機構、勻油機構和光檢機構。

進一步地，其特征在于，所述消毒機構包括至少一組由多根消毒管構成的消毒管組，每根消毒管固定在機架上；每根消毒管的出液端連接消毒噴頭，且所述消毒噴頭的噴液面朝向所述輸送帶；

所述烘干機構包括至少一組由多根的高壓風管構成的高壓風管組，每根高壓風管固定在機架上；每根高壓風管的出風端連接排風噴頭，且所述排風噴頭的出風面朝向所述輸送帶；

所述上油機構包括輸油管，所述輸油管固定在機架上，并使輸送帶從其下方穿過；所述輸油管的出油端連接霧化噴頭，所述霧化噴頭的出霧面朝向所述輸送帶；

所述勻油機構包括設置在輸送帶兩側的兩個毛刷；所述光檢機構包括在輸送帶的上方固定設置的LED強光燈。

優選地，所述輸油管中為橄欖油。

優選地，所述清洗機構的毛刷均為尼龍毛刷；所述勻油機構的毛刷為馬尾毛刷。

優選地，所述雞蛋清洗裝置，還包括集蛋水池，所述輸送帶的起始端伸入集蛋水池內。

優選地，所述集蛋水池的截面形狀為倒梯形。

進一步地，所述輸送帶上設有雞蛋穩定槽。

進一步地，所述集蛋清洗裝置還包括多個旋轉電機，每個旋轉電機的輸出端與所述清洗機構的每個毛刷的控制端連接。

本發明提供的一種雞蛋清洗裝置，該裝置完成了從雞蛋收集到最后得到處理完畢的成品雞蛋的整套工藝。該裝置通過設置多個清洗機構，且多個清洗機構分別設置不同旋轉方式的兩個毛刷配合清洗，使雞蛋表面與毛刷完全接觸，不會遺留清洗不到的死角，將雞蛋表面的污垢和細菌徹底清洗，再經過臭氧水消毒、高壓風烘干、雞蛋表面上油和勻油刷涂抹，最后經過強光檢測，去除表面有裂紋的殘品雞蛋，得到處理完畢的、能夠包裝后上市出售的成品雞蛋，是一套完整的雞蛋清洗裝置，解決了現有技術中雞蛋清洗效果不佳、清洗不全面的問題；且該裝置結構簡單、設計合理，清洗效率高，適合大批量的雞蛋清洗流水線工作，克服了現有技術中雞蛋清洗效率低的缺陷；經過該裝置清洗處理后的成品雞蛋，包裝后上市出售，不僅保障了人們的食品安全，滿足了人們對安全雞蛋的需求，而且雞蛋表面干凈、富有光澤，具有很高的市場價值。

附圖說明

下面結合附圖對本發明進一步說明。

圖1為本發明的一種雞蛋清洗裝置側視結構示意圖；

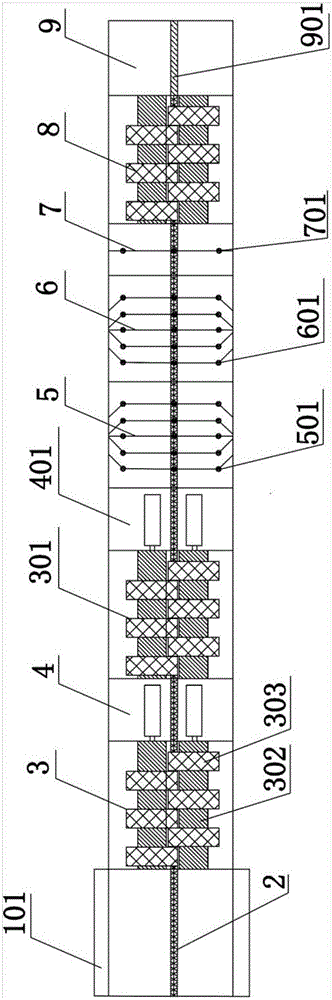

圖2為本發明的一種雞蛋清洗裝置俯視結構示意圖。

附圖標記說明：

1、機架，101、集蛋水池，2、輸送帶，3、清洗機構，302、短毛段，303、長毛段，4、旋轉電機組，5、消毒機構，501、消毒噴頭，502、臭氧機，6、烘干機構，601、排風噴頭，602、鼓風機，7、上油機構，701、霧化噴頭，702、輸油泵，8、勻油機構，9、光檢機構，901、LED強光燈。

具體實施方式

下面將結合本發明的實施例，對本發明的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有作出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

實施例1

本發明實施例1的一種雞蛋清洗裝置，具體如圖1-2所示，包括：機架1和輸送帶2，輸送帶2裝配機架1上，且輸送帶2以其輸送方向，依次穿過多個清洗機構，消毒機構5、烘干機構6、上油機構7、勻油機構8和光檢機構9；其中，本實施例優選兩個清洗機構，包括第一清洗機構3和第二清洗機構301。第一清洗機構3和第二清洗機構301均包括設置于輸送帶2兩側的兩個毛刷，兩個毛刷上均設置長毛段303和短毛段302，長毛段303和短毛段302間隔設置，且兩個毛刷錯位排布，使一個毛刷的長毛段303與另一個毛刷的短毛段302相齒合；第一清洗機構3和第二清洗機構301的兩個毛刷分別由第一旋轉電機組4和第二旋轉電機組401帶動旋轉，第一清洗機構3的兩個毛刷的控制端均連接第一旋轉電機組4的輸出端，使兩個毛刷相向旋轉；第二清洗機構301的兩個毛刷的控制端均連接第二旋轉電機組401的輸出端，使兩個毛刷背向旋轉。

上述消毒機構5包括由五根的消毒管構成的消毒管組；其中，每根消毒管呈拱形狀固定在機架1上，并使輸送帶2從其下方穿過，且在每根消毒管的輸送帶兩側對應位置和輸送帶正上方位置設置消毒噴頭501；

上述烘干機構6包括由五根的高壓風管構成的高壓風管組；其中，每根高壓風管呈拱形狀固定在機架1上，并使輸送帶2從其下方穿過，且在每根高壓風管的輸送帶兩側對應位置和輸送帶正上方位置設置排風噴頭601。

上述上油機構7包括一根輸油管，所述輸油管呈拱形狀固定在機架1上，并使輸送帶2從其下方穿過，且在輸油管的輸送帶兩側對應位置和輸送帶正上方位置設置霧化噴頭701。

上述勻油機構8包括設置在輸送帶2兩側的兩個毛刷；光檢機構9包括在輸送帶的正上方固定設置的LED強光燈901。

本實施例1的雞蛋清洗裝置，在輸送帶2的輸送起始端設有集蛋水池101，并使起始端的一段伸入集蛋水池101內，本實施例優選的水池的截面為倒梯形，這樣的結構容易使雞蛋集中并在浮力作用下上浮，且輸送帶2上設有雞蛋穩定槽；在進行雞蛋清洗作業時，將雞蛋收集水池101注滿水，將雞蛋倒入池內，在倒梯形的集蛋水池101結構及雞蛋自身浮力的作用下，所有雞蛋上浮，開啟輸送帶2，水池內的輸送帶起始端在傳動力作用下將浮于其上方的雞蛋帶入雞蛋穩定槽并向后傳輸。

當雞蛋隨著輸送帶2到達第一清洗機構3時，經過兩個相向旋轉的毛刷的清洗，且在兩個相向旋轉的毛刷的作用下，能夠使雞蛋輕微脫離雞蛋穩定槽，將雞蛋旋轉進而全面清洗；清洗完畢后，雞蛋隨著輸送帶進入第二清洗機構301，并經過兩個背向旋轉的毛刷的清洗，且在兩個背向旋轉的毛刷作用下，使雞蛋再次橫向旋轉進行清洗；且兩個清洗機構的毛刷均包括長毛段303和短毛段302，兩個毛刷相互齒合設置，經過兩個清洗機構清洗過的雞蛋已經徹底除去了表面的污垢；本實施例1第一清洗機構3和第二清洗機構301的毛刷優選為尼龍毛刷。

清洗完畢的雞蛋隨著輸送帶2到達消毒機構5，該消毒機構5的消毒管組與臭氧機502連接，臭氧機502產生臭氧水后由消毒管上的消毒噴頭501噴向雞蛋表面，將雞蛋消毒處理；然后進入烘干機構6，烘干機構6的高壓風管組與鼓風機602連接，產生高壓熱風并由排風噴頭601排向雞蛋表面，本實施例1優選的五根高壓風管能夠?qū)㈦u蛋表面完全烘干。

烘干后的雞蛋進入上油機構7，本實施例優選設置一根輸油管，輸油管與輸油泵702連接，由霧化噴頭701將油噴在雞蛋表面，且本實施例的輸油管中優選橄欖油。上油后的雞蛋進入勻油機構8，本實施例中的勻油機構中設置兩個毛刷，且優選為馬尾毛刷，將雞蛋表面的橄欖油涂覆均勻，使雞蛋表面更加有光澤，更重要的是防止細菌再附著在雞蛋表面。

雞蛋隨著輸送帶2最后進入光檢機構9，光檢機構9內的輸送帶正上方設置LED強光燈901，四周設有有機玻璃板，通過LED強光照射，使雞蛋表面呈透明狀，可以清楚的看到雞蛋表面是否有細微裂紋，并將有裂紋的殘品雞蛋去除，通過檢測的雞蛋經過包裝后即可出售。

以上所述，僅為本發明的具體實施方式，但本發明的保護范圍并不局限于此，任何熟悉本技術領域的技術人員在本發明揭露的技術范圍內，可輕易想到變化或替換，都應涵蓋在本發明的保護范圍之內。因此，本發明的保護范圍應所述以權利要求的保護范圍為準。
