本實用新型屬于激光切割技術領域，具體涉及一種絕緣材料的激光切割裝置。

背景技術：
激光切割是熱切割方法之一，利用經聚焦的高功率密度激光束照射工件，使被照射的材料迅速熔化、汽化、燒蝕或達到燃點，同時借助與光束同軸的高速氣流吹除熔融物質，從而實現把工件割開；激光切割無切削力，加工無變形，無刀具磨損，材料適應性好，無論是簡樸還是復雜零件，都可以用激光一次精密快速成型切割，其切縫窄，切割質量好，自動化程度高，操縱簡便，勞動強度低，沒有污染，可實現切割自動排樣、套料、進步了材料利用率，出產本錢低，經濟效益好；但傳統的激光切割大都是將激光器發出的激光，利用反射鏡改變激光的方向后通過聚焦系統進入切割頭進行切割，這種結構使得整個光路系統的維護成本很高，切割精度也很受局限；為解決上述問題，開發一種絕緣材料的激光切割裝置很有必要。

技術實現要素：

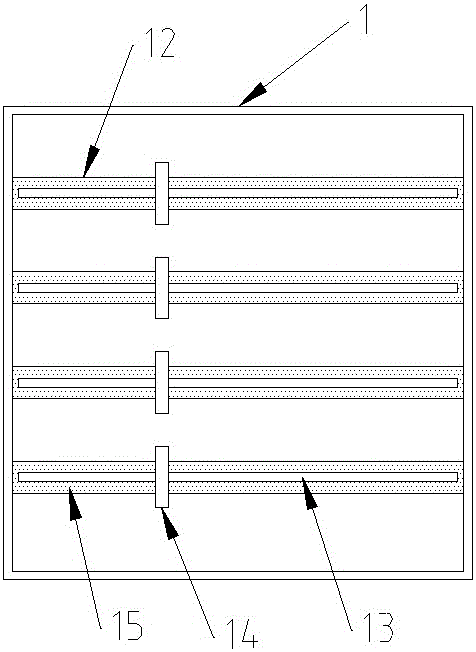

本實用新型的目的是為了克服現有技術的不足，而提供一種設計新穎、組建靈活、安裝維修便捷的絕緣材料的激光切割裝置。本實用新型的目的是這樣實現的：一種絕緣材料的激光切割裝置，包括工作臺和激光切割系統，所述的激光切割系統由激光發射部、風冷部、數控部和機械部組成，所述的激光發射部包含有激光組件、光纖和切割頭，所述的風冷部包含有氣體源和進氣管，所述的數控部包含有數控電路模塊和電線，所述的機械部包含有機架和傳動組件；所述的切割頭上連接有光纖、進氣管和電線，在切割頭內部設置有帶固定孔的固定塊，通過該固定孔將光纖固定在固定塊的中心；所述的傳動組件包含有機械手臂和驅動裝置；所述的工作臺上設置有固定板，在固定板上活動連接有擋板。所述的激光組件包含有射頻激光器和聚焦系統。所述的光纖為多模光纖。所述的氣體源為空氣。所述的氣體源為惰性氣體。所述的固定板上設置有固定槽，擋板的下端通過螺栓固定在固定槽內。所述的固定板上設置有防滑墊。所述的工作臺的下部設置有廢料收集板。本實用新型的有益效果：本實用新型采用了光纖來取代傳統的光路系統，實現激光的傳輸；光纖很柔軟，方便與機械手臂的連接，實現柔性加工；光纖傳輸損耗低，提高轉換效率；光纖的替換，使得光路系統簡化，減少維護成本；光纖輸出的光源面積更小，提高切割精度；總的，本實用新型具有設計新穎、組建靈活、安裝維修便捷的優點。附圖說明圖1是本實用新型一種絕緣材料的激光切割裝置的結構示意圖。圖2是本實用新型一種絕緣材料的激光切割裝置的工作臺結構示意圖。圖中：1、工作臺2、廢料收集板3、切割頭31、固定塊4、光纖5、進氣管6、激光組件7、氣體源8、數控模塊9、電線10、機架11、傳動組件12、固定板13、固定槽14、擋板15、防滑墊。具體實施方式下面結合附圖對本實用新型做進一步的說明。實施例如圖1、圖2所示，一種絕緣材料的激光切割裝置，包括工作臺1和激光切割系統，所述的激光切割系統由激光發射部、風冷部、數控部和機械部組成，所述的激光發射部包含有激光組件6、光纖4和切割頭3，所述的風冷部包含有氣體源7和進氣管5，所述的數控部包含有數控電路模塊8和電線9，所述的機械部包含有機架10和傳動組件11；所述的切割頭3上連接有光纖4、進氣管5和電線9，在切割頭3內部設置有帶固定孔的固定塊31，通過該固定孔將光纖4固定在固定塊31的中心；所述的傳動組件11包含有機械手臂和驅動裝置；所述的工作臺1上設置有固定板12，在固定板12上活動連接有擋板14；所述的激光組件6包含有射頻激光器和聚焦系統；所述的光纖4為多模光纖；所述的氣體源7為空氣；所述的固定板12上設置有固定槽13，擋板14的下端通過螺栓固定在固定槽13內；所述的固定板12上設置有防滑墊15；所述的工作臺1的下部設置有廢料收集板2。本實用新型實施時，整個裝置分為獨立的工作臺1和激光切割系統，激光切割系統由激光發射部、風冷部、數控部和機械部組成，激光發射部包含有激光組件6、光纖4和切割頭3，風冷部包含有氣體源7和進氣管5，數控部包含有數控電路模塊8和電線9，機械部包含有機架10和傳動組件11；切割頭3上連接有光纖4、進氣管5和電線9，在切割頭3內部設置有帶固定孔的固定塊31，通過該固定孔將光纖4固定在固定塊31的中心；傳動組件11包含有機械手臂和驅動裝置；工作臺1上設置有固定板12，在固定板12上活動連接有擋板14；激光組件6為射頻激光器和聚焦系統；光纖4為多模光纖；氣體源7為空氣；固定板12上設置有固定槽13，擋板14的下端通過螺栓固定在固定槽13內；固定板12上設置有防滑墊15；工作臺1的下部設置有廢料收集板2；完成上述安裝后，即可把本實用新型投入使用，將被切割的絕緣材料放在工作臺1上，調整好擋板14，使被切割的絕緣材料固定在工作臺1上，打開激光切割裝置的電源，打開氣體源7，把需要切割的圖形文件輸入數控電路模塊8，對準后即可開始工作；整個裝置分為獨立的工作臺1和激光切割系統，放置激光切割系統的振動傳遞到工作臺上，影響切割精度；光纖4為多模光纖，成本低，同時減少維護成本、提高轉換效率和切割精度；氣體源7為空氣，成本低；固定板12上設置有固定槽13，擋板14的下端通過螺栓固定在固定槽13內，方便不同形狀和尺寸的被切割絕緣材料的切割；固定板12上設置有防滑墊15，防止被切割絕緣材料產生滑動，提高切割精度；工作臺1的下部設置有廢料收集板2，便于廢料的收集和處理，凈化生產環境；總的，本實用新型具有設計新穎、組建靈活、安裝維修便捷的優點。
