本發明涉及污水分流技術領域，尤其是涉及一種豬舍雨污分流裝置。

背景技術：

豬是人們日常生活中非常常見的一種家禽，現有技術中一般都是大型豬舍對豬進行飼養，但是大量的豬聚集在大型豬舍內，其糞便以及豬尿的處理成為人們比較棘手的問題，如果直接去糞便以及豬尿進行排放，則會污染周圍的環境，對人們的生活造成一定的影響，并且在炎熱的夏天還會散發非常大的氣味，如果趕上下雨天氣，雨水會對糞便以及豬尿進行稀釋，造成污染源夸大，增加了其對周圍環境的污染，并且對于雨水的利用率也非常低，本發明針對以上問題提出了一種新的解決方案。

技術實現要素：

為了克服背景技術中的不足，本發明公開了一種豬舍雨污分流裝置，其具有使用方便、污染程度低和雨水利用率高的特點。

為了實現所述發明目的，本發明采用如下技術方案：一種豬舍雨污分流裝置，包括豬舍本體、排污裝置和雨水排放裝置，所述豬舍本體包括墻板和屋頂，所述屋頂與墻板相連接，所述屋頂設置為錐子型，所述豬舍本體內部設置有小型豬舍，所述小型豬舍設置有多個且分別設置在豬舍本體的兩側，所述墻板內部底端設置有排污槽，所述墻板上設置有排污孔，所述排污孔與排污槽相連通，所述墻板外側設置有排污管道，所述排污管道與排污孔相連接，所述排污孔和排污管道為傾斜設置，從而方便了糞便以及豬尿的排放，所述排污裝置設置在排污管道的底部，所述排污裝置包括排污溝槽，所述排污溝槽的一側設置有擋板，所述擋板一端與排污溝槽相連接，另一端與排污管道相連接，從而可以防止通過排污管道排放的糞便或者豬尿向外噴灑，排污溝槽為傾斜設置，所述排污溝槽上設置有排尿孔，所述排尿孔上設置有過濾網，所述過濾網與排污溝槽為齊平設置，所述排尿孔底部設置有排尿池，所述排污溝槽的低端設置有排糞口，所述雨水排放裝置設置在排污裝置上方，所述雨水排放裝置包括引導板、雨水排放溝槽和沖洗管道，所述引導板一端與豬舍本體相連接，另一端與雨水排放溝槽相連接，所述沖洗管道一端與排污溝槽相連接，另一端與雨水排放溝槽相連接，所述沖洗管道與雨水排放溝槽為通透設置，所述沖洗管道與雨水排放溝槽相連接的一端設置有閥門，所述雨水排放溝槽為傾斜設置，所述雨水排放溝槽的一端設置有集水池。

為了進一步改進技術方案，本發明所述排污孔和排污管道設置有多個。

為了進一步改進技術方案，本發明所述排尿孔和過濾網分別設置有多個。

為了進一步改進技術方案，本發明所述沖洗管道設置有多個且兩端分別與排污溝槽和雨水排放溝槽相連接。

為了進一步改進技術方案，本發明所述排糞口的一端設置有發酵池。

為了進一步改進技術方案，本發明所述雨水排放溝槽底端設置有可拆卸的雨水擋板。

由于采用了上述技術方案，本發明具有如下有益效果：本發明設計新穎，結構簡單，排污管道和排污孔的傾斜設置，使得糞便以及豬尿不會發生堵塞，排污溝槽上排尿孔以及過濾網的設計方便了豬尿與糞便的分離，從而為糞便的進一步處理提供了方便，擋板的設計防止糞便以及豬尿向外噴灑，沖洗管道的設計方便了通過雨水對排污溝槽進行清洗，提高了雨水的利用率。

附圖說明

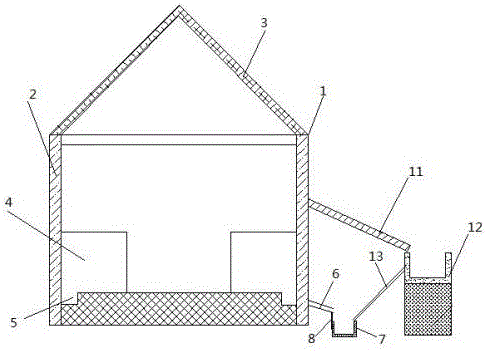

圖1是本發明一種豬舍雨污分流裝置的整體結構示意圖。

圖2是本發明中排污溝槽的結構示意圖。

圖中：1、豬舍本體；2、墻體；3、屋頂；4、小型豬舍；5、排污槽；6、排污管道；7、排污溝槽；8、擋板；9、排尿孔；10、過濾網；11、引導板；12、雨水排放溝槽；13、沖洗管道。

具體實施方式

通過下面的實施例可以詳細的解釋本發明，公開本發明的目的旨在保護本發明范圍內的一切技術改進。

一種豬舍雨污分流裝置，包括豬舍本體1、排污裝置和雨水排放裝置，所述豬舍本體包括墻板2和屋頂3，所述屋頂3與墻板2相連接，所述屋頂3設置為錐子型，所述豬舍本體1內部設置有小型豬舍4，所述小型豬舍4設置有多個且分別設置在豬舍本體1的兩側，所述墻板2內部底端設置有排污槽5，所述墻板2上設置有排污孔，所述排污孔與排污槽5相連通，所述墻板2外側設置有排污管道6，所述排污管道6與排污孔相連接，所述排污孔和排污管道6為傾斜設置，從而方便了糞便以及豬尿的排放，所述排污裝置設置在排污管道6的底部，所述排污裝置包括排污溝槽7，所述排污溝槽7的一側設置有擋板8，所述擋板8一端與排污溝槽7相連接，另一端與排污管道6相連接，從而可以防止通過排污管道6排放的糞便或者豬尿向外噴灑，排污溝槽為傾斜設置，所述排污溝槽7上設置有排尿孔9，所述排尿孔上設置有過濾網10，所述過濾網10與排污溝槽7為齊平設置，所述排尿孔9底部設置有排尿池，所述排污溝槽7的低端設置有排糞口，所述雨水排放裝置設置在排污裝置上方，所述雨水排放裝置包括引導板11、雨水排放溝槽12和沖洗管道13，所述引導板11一端與豬舍本體1相連接，另一端與雨水排放溝槽12相連接，所述沖洗管道13一端與排污溝槽7相連接，另一端與雨水排放溝槽12相連接，所述沖洗管道13與雨水排放溝槽12為通透設置，所述沖洗管道13與雨水排放溝槽12相連接的一端設置有閥門，所述雨水排放溝槽12為傾斜設置，所述雨水排放溝槽12的一端設置有集水池。

為了進一步改進技術方案，本發明所述排污孔和排污管道6設置有多個。為了進一步改進技術方案，本發明所述排尿孔9和過濾網10分別設置有多個。為了進一步改進技術方案，本發明所述沖洗管道13設置有多個且兩端分別與排污溝槽7和雨水排放溝槽12相連接。為了進一步改進技術方案，本發明所述排糞口的一端設置有發酵池。為了進一步改進技術方案，本發明所述雨水排放溝槽12底端設置有可拆卸的雨水擋板。

糞便以及豬尿通過排污孔和排污管道6排放到排污溝槽7中，糞便以及豬尿沿著排污溝槽7向下滑動，在滑動過程中豬尿通過排尿孔9排放到排尿池中，糞便滑動到排污溝槽7的底端，沿著排糞口排放到發酵池內，通過發酵池對糞便進行二次利用，當遇到下雨天氣時，雨水沿著引導板11流向雨水排放溝槽12，然后雨水沿著雨水排放溝槽12流向集水池，如果需要對排污溝槽7進行清洗，在下雨的天氣將沖洗管道13上的閥門打開，然后將雨水擋板安裝在雨水排放溝槽12的底端，雨水沿著沖洗管道13流向排污溝槽7，從而對排污溝槽7中的殘留物進行沖洗。
