本發明涉及園林中的苗木移栽技術領域，具體涉及一種苗木移栽保鮮裝置。

背景技術：

苗木的移栽技術是景觀園林技藝中的重要環節，苗木在運輸過程中的保鮮直接關系到苗木后期的移栽成活率。目前，針對苗木的移栽運輸出現了各種各樣的具有保鮮功能的運輸裝置，公開號為CN204069981，專利名稱為“一種苗木移栽防護桶”的專利，公開的苗木移栽防護桶的方案為：包括一桶體，桶體底部設有向內的凹槽，凹槽的槽腔上設有若干吸水孔，在凹槽槽腔內放置海綿體，桶體的頂端設置封口，上述苗木移栽防護桶在運輸過程中，事先在海綿體加入一定量的水或營養液，并封閉凹槽腔，然后將苗木的根系放在桶內，能夠對苗木的根系起到供水和供養的作用。但使用該苗木移栽防護桶存在的技術問題是，一個苗木使用一個防護桶，在運輸中，需要在車上豎直放置與苗木數量相同的防護桶，防護桶占用一定的運輸空間，這樣一次運輸的苗木的數量就大大減少。

技術實現要素：

本發明意在提供一種可一次性運送更多苗木的苗木移栽保鮮裝置。

本方案中的苗木移栽保鮮裝置，包括保鮮箱，在所述保鮮箱的頂部開敞口，在所述保鮮箱的底部沿保鮮箱的長度方向設有多個向上凸起的條柵，各個條柵相互平行設置，在所述條柵的上部支撐有海綿體，在所述海綿體的下部沿海綿體的長度方向設有多個向下凸出的吸水柵，各個吸水柵與各個條柵間隔設置，并且每個吸水柵均伸入到相鄰兩條柵之間形成的凹槽內，在所述凹槽內貯存有水。

本發明方案的原理及效果如下：當要運送苗木時，通過敞口將苗木逐個放入保鮮箱內，使苗木的根部放置在海綿體的上部，由于海綿體下部的吸水柵伸入到相鄰兩條柵之間形成的凹槽內，并且在凹槽內貯存有水，因此通過吸水柵，海綿體將貯存在凹槽內的水吸收，進而放置在海綿體上部的苗木的根部能夠吸收海綿體內的水分。由于本發明方案直接將苗木依次排列放置在海綿體上，而不是用桶盛放，苗木可放置的空間更多，空間利用率更高，因此可放置更多的苗木，一次性可運送更多的苗木。

進一步，所述吸水柵的寬度小于所述凹槽的槽寬，單個吸水柵與相鄰兩條柵之間具有間距，位于凹槽內的水面低于海綿體下表面的位置，在所述保鮮箱的側壁上開有供載氣通過的多個過孔，各個過孔分別對應各自的凹槽，所述的過孔的位置高于所述水面的位置。由于吸水柵的寬度小于所述凹槽的槽寬，單個吸水柵與相鄰兩條柵之間具有間距，位于凹槽內的水面低于海綿體下表面的位置，因此吸水柵不是占滿整個凹槽，位于水面上方的吸水柵與凹槽之間形成通道，而在保鮮箱的側壁上設置了與各個凹槽對應的過孔，過孔的位置高于水面，因此通過過孔可向通道內通入載氣，通入的載氣通過海綿體，可將海綿體中的水分帶走，并同海綿體中的水分一起進入到海綿體上方的保鮮箱內部空間，一方面使整個保鮮箱內部處于濕潤的環境，延長苗木的保鮮時間，經試驗，采用本方案的保鮮箱，在苗木運輸時，相比于現有技術，可延長苗木3-4倍的保鮮時間；另一方面對于帶有氣根的苗木來說，載氣攜帶的水蒸氣可使其氣根充分吸收水分。

進一步，所述的條柵呈階梯狀，吸水柵可支撐在階梯上。為了防止長時間使用海綿體變形，在使用中，可以移動海綿體將吸水柵支撐在條柵的階梯上。

進一步，所述的載氣為主要成分是氮氣的混合氣體。由于通入的載氣主要成分是氮氣，不僅會將保鮮箱1中的部分氧氣排出，而且會降低保鮮箱1中氧氣濃度，抑制植物中乙烯的產生，降低呼吸躍變發生的強度，延長植物保鮮時間。

進一步，所述的載氣是溫度在-0.8至-0.86攝氏度的載氣。由于載氣溫度較低，因此可降低保鮮箱內的溫度，進而降低苗木的呼吸速率，推遲苗木的呼吸躍變，達到延長保鮮時間的目的。

進一步，在所述海綿體的上部設有多個向上凸起的供水凸柱。設置供水凸柱，更有利于位于苗木上部的根部吸收水分。

附圖說明

圖1為本發明實施例的結構示意圖。

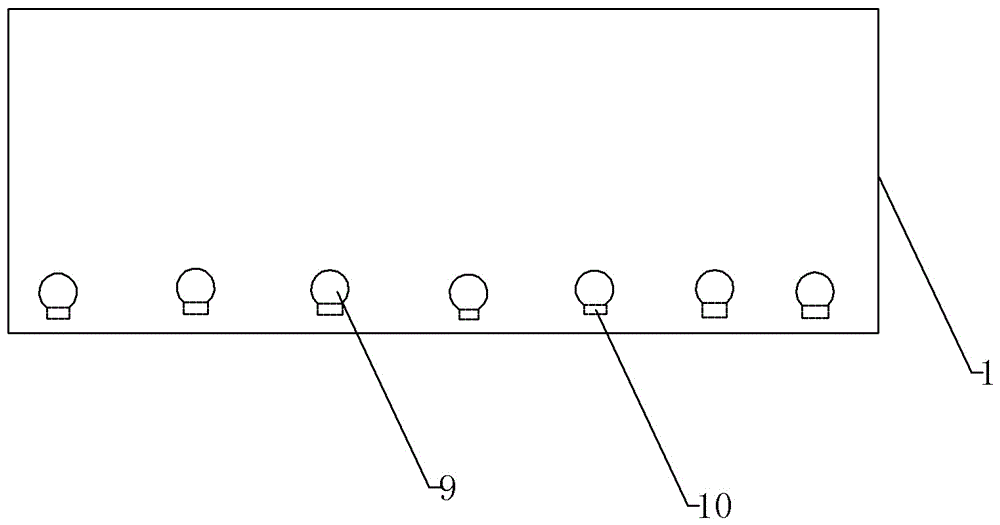

圖2為本發明圖1實施例中過孔與盛放腔的示意圖。

具體實施方式

下面通過具體實施方式對本發明作進一步詳細的說明：

說明書附圖中的附圖標記包括：保鮮箱1、敞口2、條柵3、水4、海綿體5、吸水柵6、凸柱7、導向槽8、過孔9、盛放腔10。

如附圖1所示的苗木移栽保鮮裝置，包括保鮮箱1，在保鮮箱1的頂部開敞口2，本實施例的敞口2為沿保鮮箱1長度方向排列的多個長條形口。在所述保鮮箱1的底部沿保鮮箱1的長度方向設有多個向上凸起的條柵3，各個條柵3相互平行設置，在所述條柵3的上部支撐有海綿體5，海綿體5的上部設有多個向上凸起的供水4凸柱7。在所述海綿體5的下部沿海綿體5的長度方向設有多個向下凸出的吸水柵6，各個吸水柵6與各個條柵3間隔設置，條柵3呈階梯狀，吸水柵6可支撐在階梯上，在保鮮箱1的側壁對應開有兩個條形的導向槽8，海綿體5的兩側邊均支撐在導向槽8中，且可沿導向槽8水平移動。

本實施例每個吸水柵6均伸入到相鄰兩條柵3之間形成的凹槽內，在所述凹槽內貯存有水4。本實施例中吸水柵6的寬度小于所述凹槽的槽寬，單個吸水柵6與相鄰兩條柵3之間具有間距，位于凹槽內的水面低于海綿體5下表面的位置。

本實施例中在所述保鮮箱1的側壁上開有供載氣通過的多個過孔9（圖中未示出），各個過孔9分別對應各自的凹槽，所述的過孔9的位置高于所述水面的位置，并且在過孔9的底部側壁上開有盛放腔10，盛放腔10內盛放有過濾液，本實施例中的過濾液為碳酸氫鈣溶液或者碳酸氫鈉溶液。本實施例的載氣為主要成分是氮氣的混合氣體，并且載氣的溫度在-0.8至-0.86攝氏度。當載氣通過盛放腔10中的過濾液上方時，通過過濾液可除去載氣中的氧氣，因此載氣中基本不攜帶氧氣，同時通入的載氣由于主要成分是氮氣，因此會將保鮮箱1中的部分氧氣排出，降低保鮮箱1中氧氣濃度，抑制植物中乙烯的產生，降低呼吸躍變發生的強度，延長植物保鮮時間。

以上所述的僅是本發明的實施例，方案中公知的具體結構及特性等常識在此未作過多描述。應當指出，對于本領域的技術人員來說，在不脫離本發明結構的前提下，還可以作出若干變形和改進，這些也應該視為本發明的保護范圍，這些都不會影響本發明實施的效果和專利的實用性。本申請要求的保護范圍應當以其權利要求的內容為準，說明書中的具體實施方式等記載可以用于解釋權利要求的內容。
