本實用新型涉及播種機，具體指一種可播種小麥、大麥、青稞、油菜等谷物的寬幅連體仿型施肥播種機。

背景技術：

隨著農業機械化水平的不斷提升，為提高生產效率，農民在谷物播種時多采用寬播幅的條播機，雖提高了生產效率，但對土地的平整度要求較高，遇到地表局部微觀不平整時，就會出現播種深度不一致及浮種現象，因此需研制一種寬幅仿型播種機來解決這個問題。

技術實現要素：

本實用新型提供一種寬幅連體仿型施肥播種機，可以解決土地的不平整造成的播種深度不一致或浮種問題，實現寬播幅仿地形變窄播幅播種。

本實用新型的技術方案是：

一種寬幅連體仿型施肥播種機，包括窄播幅播種機，所述窄播幅播種機之間通過安裝在其機架上的活動聯接裝置成為一體而形成寬播幅連體仿型播種機。

所述活動聯接裝置包括前、后活動聯接裝置，該前、后活動聯接裝置均包括連接件，該連接件通過銷柱間隙活動安裝在所述窄播幅播種機的機架的前、后梁上。

所述連接件為矩形管。

本實用新型采用兩個獨立的窄播幅播種機之間通過活動聯接裝置連體，將寬播幅播種機分成兩個窄播幅播種機，分別進行仿型地表播種，減少了因土地局部不平造成的播種深度不一致或浮種現象，實現了用寬幅播種機播種達到窄播幅播種機的作業效果，從而提高了工作效率。

本實用新型可播種小麥、大麥、青稞、油菜等谷物。

附圖說明

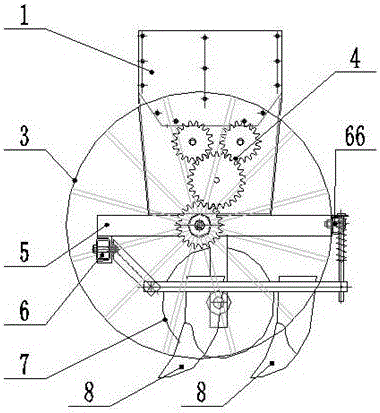

圖1為本實用新型的主視示意圖；

圖2為本實用新型的側視示意圖；

圖3為本實用新型前活動聯接裝置側視示意圖；

圖4為本實用新型后活動聯接裝置側視示意圖；

圖中：1—種肥箱，2—排種、肥裝置，3—動力傳動地輪，4—齒輪傳動裝置，5—機架，6—前活動聯接裝置，7—小地輪，8—開溝器總成，66—后活動聯接裝置。

具體實施方式

下面結合附圖對本實用新型作進一步詳細說明。

參照圖1、2、3、4，一種寬幅連體仿型播種機，其由兩臺窄播幅播種機通過活動連接裝置連接而成，所述窄播幅播種機包括機架5，機架5下端前后列安裝多個等距開溝器總成8，機架5上端安裝種肥箱1，排種、肥裝置2安裝在種肥箱1的下端，動力傳動地輪3連接在矩形機架5的外端，動力傳動地輪3和排種、排肥裝置2外端的排種軸和排肥軸分別通過齒輪傳動裝置4連接，前、后活動聯接裝置6、66的連接件兩端分別與相鄰的矩形機架5的前、后梁通過連接銷柱形成間隙活動聯接后被螺母定位，前、后活動聯接裝置6、66的連接件設置在機架5的前、后梁的槽鋼內且與該槽鋼接觸的部位均有間隙而可上下左右活動，矩形機架5的里端固接有小地輪7。

前、后活動聯接裝置6、66的連接件為矩形管，能保證連接的強度性能。

工作原理：工作時，連接在矩形機架5外端的動力傳動地輪3及連接在矩形機架5里端的小地輪7著地，連接在機架5下端的多個等距前后列布置的開溝器總成8入地，拖拉機牽引矩形機架5前進，動力傳動地輪3隨之轉動，同時通過齒輪傳動裝置4分別帶動排種、肥裝置2外端的排種軸及排肥軸轉動，使連接在種肥箱1下端的排種、肥裝置2分別轉動工作，將連接在機架5上端的種肥箱1中的種子及肥料分別排出，最后種肥通過每個輸種管進入每一個開溝器總成8開出的溝槽內，完成播種。

矩形機架5前、后梁的前、后活動聯接裝置6、66將兩臺窄播幅的獨立工作的播種機進行活動聯接，通過連接接在矩形機架5里端的支撐小地輪7將寬播幅播種機變成兩個窄播幅播種機，支撐小地輪7可調節地表局部的不平整，兩臺窄播幅播種機的活動聯接裝置6、66可調節支撐小地輪7在地表上高低不平行走時窄播幅播種機的自由擺動，兩臺窄播幅播種機獨立播種、施肥作業，相互不受影響，兩臺窄播幅播種機通過前、后活動聯接裝置6、66最大上下調節幅度為10cm，真正做到了寬幅播種機地表仿形播種作業達到窄幅播種機的播種效果，減少了因土地不平整造成的播種深度不一致或浮種現象。
