本實用新型屬于農業機械設備技術領域,特別涉及一種農田噴藥用自攪拌藥箱。
背景技術:
植物保護是農林生產的重要組成部分。是確保農林業豐產豐收的重要措施之一。隨著農田集約化程度的逐步提高,促進了大容量的植保機械的快速發展,藥箱作為大容量植保機械上關鍵零部件,大多數無藥液攪拌裝置或者簡單的在藥箱底部開個孔采用水系統中的回水作為攪拌攪拌動力源,由于開孔設置在藥箱下部,局部壓力較大,接口易損壞,發生藥液泄漏污染莊稼和土地,另外簡單采用水系統的回水作為驅動力攪拌藥液,攪拌效果很差。
技術實現要素:
本實用新型的目的在于克服現有技術的缺點,提供一種農田噴藥用自攪拌藥箱,解決現有在普通的藥箱上難以增加攪拌裝置的技術問題。
本實用新型是通過以下技術方案實現的:
一種農田噴藥用自攪拌藥箱,包括:藥箱,其特征在于:所述藥箱水平方向放置,藥箱頂部設置通孔,由通孔穿入與壓力水相通的硬管并延伸至藥箱下部,所述硬管與藥箱通過接頭固定連接;所述硬管末端通過彎頭橫向連接射流攪拌噴嘴。
進一步,所述射流攪拌噴嘴由與彎頭連接的進水口、與進水口連接的錐形內腔和與內腔連接的喇叭出水口組成,所述錐形內腔側壁設置軸線方向相互斜交的通孔,所述進水口的直徑小于所述通孔的直徑。
本實用新型與現有技術相比,由于采用了頂部開孔與攪拌系統連接的技術方案,使得攪拌系統接口處承受極小壓力,提高了攪拌系統接口處的穩定性和可靠性,解決了在普通藥箱上難以增加攪拌裝置的技術問題;由于采用了藥箱內射流攪拌噴嘴的設計,可以通過小流量的壓力源驅動藥箱內大流量的液體運動,實現藥箱內部攪拌功能。
本實用新型作為農用噴藥機械重要的部件,具有攪拌效果佳、結構設計簡 單合理、連接可靠、操作方便的優點。
附圖說明
圖1為本實用新型的結構示意圖;

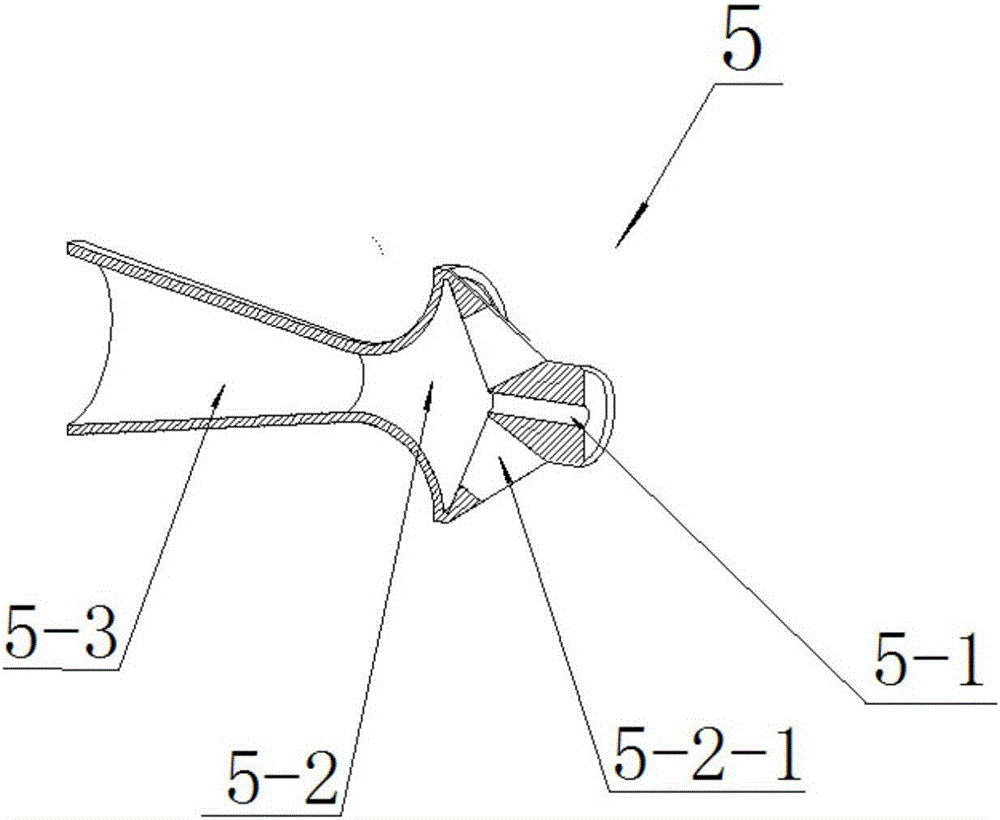

圖2為本實用新型的射流攪拌噴嘴結構示意圖。
具體實施方式
下面將結合附圖對本實用新型的技術方案進行清楚、完整地描述。
如圖1和圖2所示,一種農田噴藥用自攪拌藥箱,包括:藥箱1,所述藥箱1水平方向放置,藥箱1頂部設置通孔,由通孔穿入與壓力水相通的硬管2并延伸至藥箱下部,所述硬管2與藥箱通過接頭3固定連接;所述硬管2末端通過彎頭4橫向連接射流攪拌噴嘴5。
所述射流攪拌噴嘴5由與彎頭連接的進水口5-1、與進水口連接的錐形內腔5-2和與內腔連接的喇叭出水口5-3組成,所述錐形內腔5-2側壁設置軸線方向相互斜交的通孔5-2-1,所述進水口5-1的直徑小于所述通孔5-2-1的直徑。
本實施例中的自攪拌藥箱的工作原理為:
在工作過程中,壓力水通過藥箱頂部通孔進入藥箱內的硬管2中并流入射流攪拌噴嘴5,由于射流攪拌器5的進水口5-1直徑小,錐形內腔的通孔5-2-1直徑大,壓力水經過進水口小口形成高速流體,帶動藥箱中的藥液從內腔側壁斜交的通孔5-2-1進入內腔,再從喇叭出水口5-3射出,對藥液進行循環射流攪拌,實現藥箱自動攪拌功能。
本實用新型能夠以多種形式具體實施而不脫離發明的精神或?qū)嵸|(zhì),所以應當理解,上述實施例不限于前述的細節,而應在權利要求所限定的范圍內廣泛地解釋,因此落入權利要求或其等效范圍內的變化和改型都應為權利要求所涵蓋。
