本實用新型屬于農業機械中的噴霧機械，確切的講是一種自走式噴桿噴霧機伸展折疊噴桿裝置。

背景技術：

目前，自走式噴桿噴霧機的噴桿裝置多采用手動展開的折疊式噴桿實現噴霧工作，展開繁瑣、效率低、操作復雜，因此設計一種結構簡單、穩定性好、制造成本低、折疊效率高、工作可靠性高、可自動折疊的噴桿裝置非常有必要。

技術實現要素：

本實用新型為解決上述自走式噴桿噴霧機的噴桿裝置存在的問題，提供了一種自走式噴桿噴霧機伸展折疊噴桿裝置。

本實用新型解決其技術問題所采用的技術方案是：一種自走式噴桿噴霧機伸展折疊噴桿裝置，主要由中間一級噴桿、液壓缸、主動齒輪、從動齒輪，二級展開噴桿、三級展開噴桿、從動鏈輪、鏈條、主動鏈輪、六角銷組成，所述液壓缸一端與中間一級噴桿銷連接，另一端與主動齒輪銷連接；所述主動齒輪與中間一級噴桿銷連接，且與從動齒輪嚙合；所述從動齒輪與二級展開噴桿一端通過六角銷固定連接；所述二級展開噴桿另一端與從動鏈輪六角銷鏈接；所述從動鏈輪與三級展開噴桿通過六角銷固定連接；所述從動鏈輪通過鏈條與主動鏈輪連接；所述主動鏈輪與中間一級噴桿固定。

進一步地，所述三級展開噴桿在噴桿展開與折疊過程中始終與中間一級噴桿保持平行。

本實用新型的有益效果：此自走式噴桿噴霧機伸展折疊噴桿裝置結構簡單，制造成本低，折疊效率高，展開過程平穩可靠，可實現噴桿的自動展開與折疊。

附圖說明

下面結合附圖對本實用新型作進一步的詳細說明。

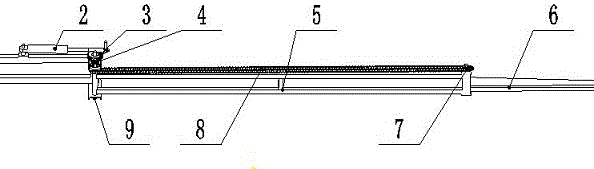

附圖1是本實用新型的立體結構示意圖；

附圖2是本實用新型一側噴桿放大圖。

圖中：1、中間一級噴桿；2、液壓缸；3、主動齒輪；4、從動齒輪；5、二級展開噴桿；6、三級展開噴桿；7、從動鏈輪；8、鏈條；9、主動鏈輪；10、六角銷。

具體實施方式

如附圖1所示，一種自走式噴桿噴霧機伸展折疊噴桿裝置，主要由中間一級噴桿1、液壓缸2、主動齒輪3、從動齒輪4，二級展開噴桿5、三級展開噴桿6、從動鏈輪7、鏈條8、主動鏈輪9、六角銷10組成，所述液壓缸2一端與中間一級噴桿1銷連接，另一端與主動齒輪3銷連接；所述主動齒輪3與中間一級噴桿1銷連接，且與從動齒輪4嚙合；所述從動齒輪4與二級展開噴桿5一端通過六角銷10固定連接；所述二級展開噴桿5另一端與從動鏈輪7六角銷10鏈接；所述從動鏈輪7與三級展開噴桿6通過六角銷10固定連接；所述從動鏈輪7通過鏈條8與主動鏈輪9連接；所述主動鏈輪9與中間一級噴桿1固定；進一步地，所述三級展開噴桿6在噴桿展開與折疊過程中始終與中間一級噴桿1保持平行。

本實施例只是對本發明構思和實現的一個說明，并非對其進行限制，在本發明構思下，未經實質變換的技術方案仍然在保護范圍內。
