本實用新型涉及一種播種機械，特別是一種育苗盤播種機。

背景技術：

隨著現代農業的發展，播種機械已經廣泛應用于日常的生產活動中，大大解放了人類的勞動力，同時也提高了耕種效率。播種機分為大田播種機和室內育苗播種機，由于部分農作物、花卉首先需要室內育苗，然后移植到大田種植，因此育苗是一項勞動強度大、費時、技術性強的工作。現有的育苗播種機體積較大，機身笨重，造價昂貴，工作過程繁瑣，不利于大規模推廣應用。針對以上問題，本實用新型研發了一種育苗盤播種機，體積較小，機身輕巧，結構合理，容易維護，育苗人員可以手持播種，操作簡單，播種效率高，價格經濟實惠，很好解決了現有播種機體積大，機身笨重，造價昂貴，工作過程繁瑣的問題。另外目前市場上還沒有很好的解決方案，因此對此手持輕便型的育苗盤播種機的研究很有意義。

技術實現要素：

本實用新型的目的在于針對已有技術方案的不足，提供了一種育苗盤播種機，很好的解決了現有播種機體積大，機身笨重，造價昂貴，工作過程繁瑣的問題。

為了實現上述目的，本實用新型的技術方案為：一種育苗盤播種機，包括吸種盤、吸種針頭和真空泵，所述吸種盤與吸種針頭連接并內部連通，吸種盤端部與真空泵連接。

上述吸種盤由內部連通的吸種管組成，所述吸種針頭通過變徑接頭與吸種管連接并內部連通。

上述的吸種盤呈柵欄型，具有相互平行的吸種管，相互平行的吸種管兩端設有用于固定和連通內部空間的垂直吸種管。

上述的相互平行的吸種管為3~10個。

上述的相互平行的吸種管為7個。

上述的吸種針頭沿著吸種管的方向等間距分布，每個吸種管連接的吸種針頭為8~20個，間距為2~10cm。

上述的吸種針頭為平口針頭。

上述吸種盤上部具有把手，把手與吸種管通過三通管連接并內部連通，把手另一側與真空泵通過變徑接頭連接并通過膠水固定。

上述的吸種管和把手為PVC管材。

本實用新型與現有技術相比具有以下優點：

（1）操作簡單，結構合理，容易維護，價格經濟實惠，實用性強便于大規模推廣應用；

（2）體積較小，機身輕巧，育苗人員可以手持播種，同時節約了設計制造成本；

（3）播種效率高，靈活度大，適用多種規格的育苗盤，漏播率低。

附圖說明

圖1為本實用新型育苗盤播種機立體示意圖；

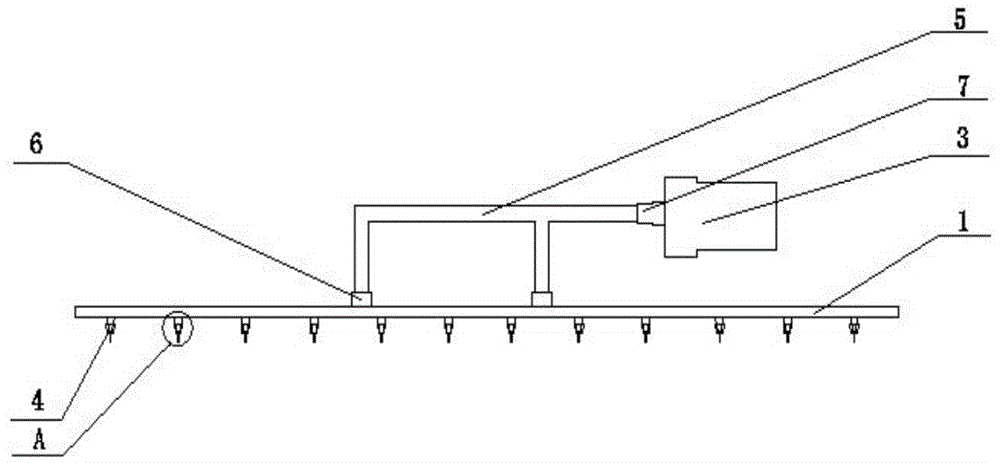

圖2為本實用新型育苗盤播種機正面示意圖；

圖3為A處局部放大圖。

附圖標記說明：

1-吸種盤，2-吸種管，3-真空泵，4-吸種針頭，5-把手，6-三通接頭，7-變徑接頭。

具體實施方式

下面結合附圖及實施例描述本實用新型具體實施方式：

需要說明的是，本說明書所附圖中示意的結構、比例、大小等，均僅用以配合說明書所揭示的內容，以供熟悉此技術的人士了解與閱讀，并非用以限定本實用新型可實施的限定條件，任何結構的修飾、比例關系的改變或大小的調整，在不影響本實用新型所能產生的功效及所能達成的目的下，均應仍落在本實用新型所揭示的技術內容得能涵蓋的范圍內。

同時，本說明書中所引用的如“上”、“下”、“左”、“右”、“中間”及“一”等的用語，亦僅為便于敘述的明了，而非用以限定本實用新型可實施的范圍，其相對關系的改變或調整，在無實質變更技術內容下，當亦視為本實用新型可實施的范疇。

如圖1~3所示，本實用新型提供了一種育苗盤播種機，包括吸種盤1、吸種針頭4和真空泵3，吸種盤1由內部連通的吸種管2組成，其中吸種盤1呈柵欄型，具有相互平行的吸種管2，相互平行的吸種管2兩端設有用于固定和連通內部空間的垂直吸種管，所述吸種針頭4通過變徑接頭7與吸種管2連接并內部連通，其中變徑接頭7粘接在吸種管2上，并且與吸種管內部連通。吸種盤1上部可以設置把手5，把手5與吸種管2通過三通管6和直角接頭連接并內部連通，把手5另一側與真空泵3通過變徑接頭7連接并通過膠水固定，使用該把手可以方便的將播種機提起來，方便育苗人員播種，提高工作效率。

相互平行的吸種管2為3~10個，最為常用的相互平行的吸種管為7個，相互平行的吸種管2通過變徑接頭7連接吸種針頭4；垂直的吸種管主要作用為固定相互平行的吸種管，并且連通內部空間，垂直的吸種管可以不用于吸種，不連接吸種針頭4。

吸種針頭4沿著吸種管2的方向等間距分布，每個吸種管2連接的吸種針頭為8~20個，間距為2~10cm，吸種針頭4的數量和間距可以根據育苗盤的規格進行相應的設置，常用的育苗盤具有21、32、50、72、105、128、200穴位多種規格，各種規格的育苗盤的尺寸均為54cm*28cm，區別只是盤上穴孔數、大小不同，整盤面積相同。

優選的，本實用新型所述的吸種針頭4為平口針頭，該平口針頭可以有效的吸住種子，并且每個針頭只能吸住一粒種子，保證育苗盤的每個穴位只有一粒種子，提高播種效率和播種精準度。同時可以根據種子的不同變換針頭，小種子（比如：辣椒、西紅柿、茄子、甘藍、花椰菜等）使用口徑較小的針頭，大種子（比如玉米、小麥、豆類等）使用口徑較大的針頭。

優選的，本實用新型吸種管2和把手5均采用PVC管材，價格經濟實惠，并且輕巧輕便，手持播種節省體力。

如圖所示，使用本實用新型育苗盤播種機時，首先根據選擇的育苗盤規格選擇與之對應的吸種盤1，然后根據需要育苗的種子選擇吸種針頭4，例如辣椒種子選擇小型口徑的吸種針頭，然后將吸種針頭4套接在吸種管2的變徑接頭7上，開啟真空泵3的開關通過抽空氣體產生吸力，手持吸種盤1的把手5，通過吸種針頭4吸取種子，保證每個吸種針頭4上都有一粒種子，然后將播種機懸于裝有底土或基質的育苗盤上方，并將針頭和育苗盤孔穴一一對應，關掉真空泵開關，種子由于失去吸力，垂直掉落在育苗盤的穴位中，最后輕覆一層基質就完成了播種過程。

本實用新型育苗盤播種機機身輕巧、結構合理、容易維護、操作簡單、經濟實惠、播種效率高，每小時可以播種250盤以上，播種精準度可達98%以上。

上面結合附圖對本實用新型優選實施方式作了詳細說明，但是本實用新型不限于上述實施方式，在本領域普通技術人員所具備的知識范圍內，還可以在不脫離本實用新型宗旨的前提下做出各種變化。

不脫離本實用新型的構思和范圍可以做出許多其他改變和改型。應當理解，本實用新型不限于特定的實施方式，本實用新型的范圍由所附權利要求限定。
