本發明涉及農用機械領域，尤其涉及一種播種機。

背景技術：

現有技術中的播種機，各作業程序執行部件焊合在一起，位置固定，因此作業順序不可調，只能實現一種播種方式。當播種方式改變、需要調整作業順序時只能更換播種機。現今，農民的種植模式多樣，不同的種植模式對應不同的播種方式，并且農民往往會根據市場需求更換作物、甚至種植多種作物。因而，使用現有技術的播種機進行不同種植模式下的播種作業時，農民只能重新購買播種機，增加了農民的經濟負擔。同時，為適應不同的客戶需求，企業只能提供不同的機型供客戶選擇，企業的制造成本同樣居高不下。

技術實現要素：

為解決前述問題，本發明提供了一種新型的播種機，通過各作業執行部件順序的調換應對不同種植模式下的播種作業，解決了不同種植模式下的播種作業時只能重新選用播種機的問題。

為了達到上述目的，本發明采用如下技術方案：一種播種機，包括牽引設備、機架、鋪膜組件、滾筒組件和播種組件，所述機架連接于所述牽引設備，所述播種機包括第一懸掛組件和第二懸掛組件，所述第一懸掛組件設于所述機架上，所述第二懸掛組件可拆卸地安裝于所述機架，所述鋪膜組件可拆卸地安裝于所述第一懸掛組件或第二懸掛組件，所述機架包括前安裝梁和后安裝梁，所述播種組件可拆卸地安裝于所述前安裝梁或后安裝梁，所述前安裝梁兩端設有第一連接件，所述后安裝梁兩端設有第二連接件，所述滾筒組件可拆卸地連接于所述第一連接件或第二連接件。

進一步的，所述機架包括左縱梁和右縱梁，所述左縱梁和右縱梁對稱設置，所述左縱梁包括第一段、第二段和第三段，所述第二段位于所述第一段和第三段之間，所述第二段高于所述第一段和第三段，所述播種機還包括上土圓盤組件，當所述滾筒組件連接于所述第一連接件時，所述滾筒組件位于所述第一段和第三段之間，所述上土圓盤組件安裝于所述滾筒組件的滾筒兩端。

更進一步的，所述第二段與所述第一段通過第一連接梁連接，所述第二段與所述第三段通過第二連接梁連接，所述第一連接梁與所述第二段之間設有加固筋，所述第二連接梁與所述第三段之間設有加強筋。

可選的，所述滾筒組件包括支架，所述支架包括縱支架和橫支架，所述縱支架連接于所述橫支架的兩端，所述滾筒組件的滾筒轉動連接在所述縱支架的中間位置，所述縱支架連接于所述第一連接件或第二連接件。

進一步的，所述第一連接件和所述第二連接件均為U型槽，形成所述U型槽的槽壁和所述縱支架的前側端部相應位置同時設有通孔，所述第一連接件或所述第二連接件通過第一緊固件與所述縱支架連接，所述第一緊固件穿過所述U型槽和所述縱支架的通孔。

更進一步的，所述第一緊固件為螺栓和螺母。

更進一步的，所述滾筒組件還包括支撐輪，所述支撐輪連接于所述橫支架，用于支撐所述滾筒。

可選的，所述第一懸掛組件設于所述第一段，所述第二懸掛組件安裝于所述第一段和第三段之間，低于所述第二段。

進一步的，所述第二懸掛組件包括橫梁及連接于所述橫梁上的掛接件，所述橫梁的兩端分別通過第二緊固件連接于所述第一段的端部和第三段的端部。

更進一步的，所述第二緊固件為緊固螺栓。

采用上述技術方案后，本發明具有如下優點：

一種播種機，包括牽引設備、機架、鋪膜組件、滾筒組件和播種組件，所述機架連接于所述牽引設備，所述播種機包括第一懸掛組件和第二懸掛組件，所述第一懸掛組件設于所述機架上，所述第二懸掛組件可拆卸地安裝于所述機架，所述鋪膜組件可拆卸地安裝于所述第一懸掛組件或第二懸掛組件，所述機架包括前安裝梁和后安裝梁，所述播種組件可拆卸地安裝于所述前安裝梁或后安裝梁，所述前安裝梁兩端設有第一連接件，所述后安裝梁兩端設有第二連接件，所述滾筒組件可拆卸地連接于所述第一連接件或第二連接件：鋪膜組件可拆卸地安裝在第一懸掛組件或第二懸掛組件上、播種組件可拆卸的安裝于前安裝梁或后安裝梁、滾筒組件可拆卸的安裝在第一連接件或第二連接件，使鋪膜、播種、覆土三道作業程序的順序可以根據作物習性以及播種方式等方面的需求進行調換，實現了一臺播種機應對不同種植模式下的不同播種作業，減輕了農民的經濟負擔，同時使得企業提供給客戶的機型適應性更強，降低了企業的制造成本。

所述機架包括左縱梁和右縱梁，所述左縱梁和右縱梁對稱設置，所述左縱梁包括第一段、第二段和第三段，所述第二段位于所述第一段和第三段之間，所述第二段高于所述第一段和第三段，所述播種機還包括上土圓盤組件，當所述滾筒組件連接于所述第一連接件時，所述滾筒組件位于所述第一段和第三段之間，所述上土圓盤組件安裝于所述滾筒組件的滾筒兩端：將左右縱梁進行局部架高，從而留出了滾筒組件以及上土圓盤組件的安裝位置。

所述第二段與所述第一段通過第一連接梁連接，所述第二段與所述第三段通過第二連接梁連接，所述第一連接梁與所述第二段之間設有加固筋，所述第二連接梁與所述第三段之間設有加強筋：通過加強筋，有效增加了左縱梁與右縱梁的強度，使播種機更加穩固牢靠。

所述滾筒組件包括支架，所述支架包括縱支架和橫支架，所述縱支架連接于所述橫支架的兩端，所述滾筒組件的滾筒轉動連接在所述縱支架的中間位置，所述縱支架連接于所述第一連接件或第二連接件：對滾筒提供了良好的支撐以及滾筒組件與機架的連接方式。

所述第一連接件和所述第二連接件均為U型槽，形成所述U型槽的槽壁和所述縱支架的前側端部相應位置同時設有通孔，所述第一連接件或所述第二連接件通過第一緊固件與所述縱支架連接，所述第一緊固件穿過所述U型槽和所述縱支架的通孔：對滾筒組件與機架的連接提供了一種簡單快速可靠的方式，使播種機的組裝更加便捷。

所述第一緊固件為螺栓和螺母：可方便地實現預緊，同時螺栓螺母連接方便拆卸。

所述滾筒組件還包括支撐輪，所述支撐輪連接于所述橫支架，用于支撐所述滾筒：支撐輪于滾筒后側支撐滾筒，使滾筒更加穩固。

所述第一懸掛組件設于所述第一段，所述第二懸掛組件安裝于所述第一段和第三段之間，低于所述第二段：為第一懸掛組件及第二懸掛組件的安裝提供了恰當的位置。

所述第二懸掛組件包括橫梁及連接于所述橫梁上的掛接件，所述橫梁的兩端分別通過第二緊固件連接于所述第一段的端部和第三段的端部：第二懸掛組件為整體式懸掛組件，使第二懸掛組件的安裝于拆卸更加便捷，并且第二緊固件使第二懸掛組件的安裝更為牢靠。

所述第二緊固件為緊固螺栓：可方便地實現預緊，同時螺栓螺母連接方便拆卸。

本發明的這些特點和優點將會在下面的具體實施方式以及附圖中進行詳細的揭露。

【附圖說明】

下面結合附圖對本發明作進一步說明：

圖1為本發明實施例一的整體視圖；

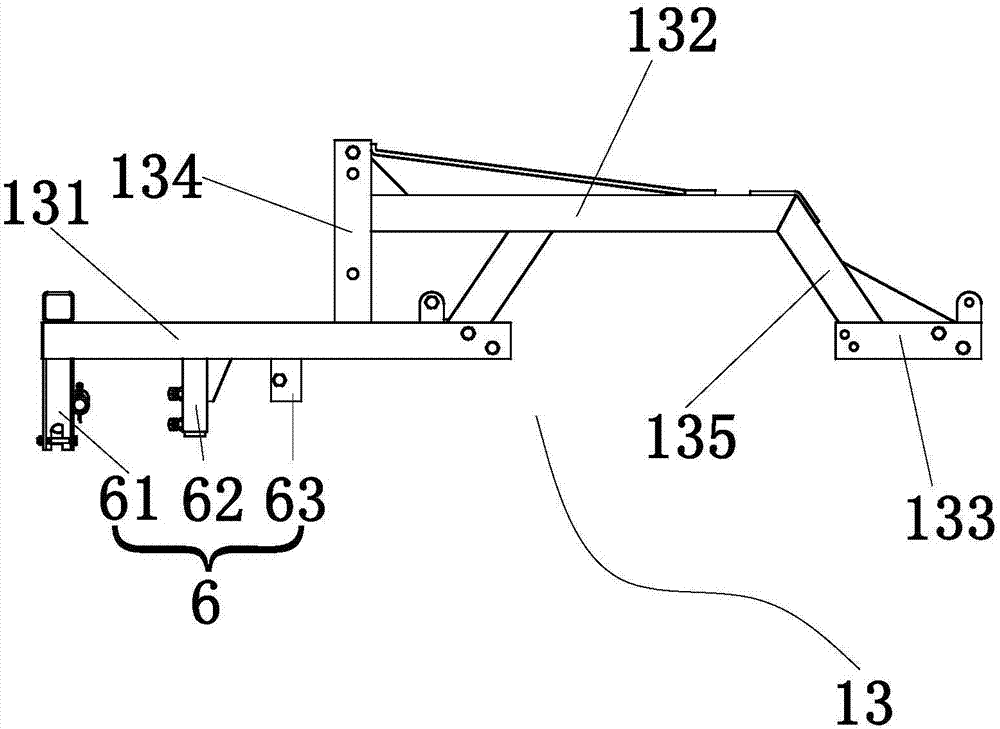

圖2為本發明實施例一中機架的主視圖；

圖3為本發明實施例一中滾筒組件的整體視圖；

圖4為本發明實施例二中機架的主視圖。

附圖中：

1-機架、2-沖土板、3-壓筒、5-播種組件、6-第一懸掛組件、7-第二懸掛組件、8-滾筒組件、9-上土圓盤組件，其中11-前安裝梁、12-后安裝梁、13-左縱梁、131-第一段、132-第二段、133-第三段、134-第一連接梁、135-第二連接梁、111-第一U型槽、121-第二U型槽、41-滴灌帶掛設架、42-滴灌帶鋪設器、61-一號掛件、62-二號掛件、63-三號掛件、71-四號掛件、72-五號掛件、73-六號掛件、81-滾筒、82-支撐輪、83-支架，831-縱支架、832-橫支架、91-圓盤支架、92-圓盤本體。

【具體實施方式】

下面結合本發明實施例的附圖對本發明實施例的技術方案進行解釋和說明，但下述實施例僅為本發明的優選實施例，并非全部。基于實施方式中的實施例，本領域技術人員在沒有做出創造性勞動的前提下所獲得其他實施例，都屬于本發明的保護范圍。

本發明提供一種播種機。

實施例一：

如圖1至3所示，實施例一提供一種先鋪膜再覆土后播種的播種機，包括牽引設備(圖中未標出)、機架1、鋪膜組件、滾筒組件8、播種組件5、第一懸掛組件6和第二懸掛組件7，本實施例中，第二懸掛組件7未安裝，鋪膜組件3可拆卸地安裝在第一懸掛組件6上。

機架1包括前安裝梁11、后安裝梁12、左縱梁13和右縱梁，左縱梁和右縱梁對稱設置，左縱梁包括第一段131、第二段132和第三段133，第二段232位于第一段131和第三段132之間，第二段132高于第一段131和第三段133。第二段132與第一段131通過第一連接梁連接134，第二段132與第三段133通過第二連接梁134連接，第一連接梁134與第二段132之間設有加固筋，第二連接梁135與第三段133之間設有加強筋。前安裝梁21的兩端設有第一U型槽111，后安裝梁的兩端設有第二U型槽121。第一懸掛組件6包括一號掛件61、二號掛件62和三號掛件63，上述掛件焊接在第一段131上。

播種機包括呈三角形的沖土板2，用于在鋪設薄膜前將地壓平的壓筒3、用于放置滴灌帶的滴灌帶掛設架41、用于鋪設滴灌帶的滴灌帶鋪設器42，沖土板3連接在前安裝梁11上，位于機架1的最前側，壓筒2滾動安裝在一號掛件61上，滴灌帶掛設架41和滴灌帶鋪設器42安裝在前安裝梁11上，位于壓筒3的后側。鋪膜組件包括展膜輥、壓膜輥和擋土板，擋土板掛接于二號掛件62上，展膜輥和壓膜輥掛接于三號掛件63上。

前安裝梁11兩端設有第一U型槽111，滾筒組件8包括滾筒本體81和支架83，支架83包括縱支架831和橫支架832，縱支架831連接于橫支架832的兩端，滾筒組件8的滾筒本體81轉動連接在縱支架831的中間位置，縱支架831為滾筒本體81提供轉動支點。縱支架831的前側端部放入第一U型槽111中，第一U型槽111和縱支架831的同一位置設有通孔，連接螺栓(圖中未標出)穿過通孔，將滾筒組件8固定安裝在鋪設組件的后側。滾筒組件8還包括支撐輪82，支撐輪82連接于橫支架832，用于支撐滾筒本體81。滾筒組件8安裝到第一U型槽111后，滾筒本體81位于第一段131和第三段133之間，低于第二段132。播種機還包括上土圓盤組件9，上土圓盤組件9安裝在第一段31后側端部，位于滾筒本體81的兩側。上土圓盤組件9包括圓盤支架91和圓盤本體92，圓盤支架91插入第一段131的后側端部，并由緊固螺釘固定。圓盤本體92與滾筒本體81的端面具有夾角，夾角的角度為20°到90°，本實施例優選夾角為30°。

播種組件5可拆卸地安裝在前安裝梁11或后安裝梁12上，本實施例中，播種組件5安裝在后安裝梁12上。

至此，先鋪膜再播種后覆土的播種機組裝完成。

實施例二：

如圖4所示，實施例二提供一種先播種再鋪膜后覆土的播種機，與實施例一不同的是，實施例二中，播種組件5可拆卸地安裝在前安裝梁11上。第二懸掛組件7包括橫梁71及連接于橫梁上71的四號掛件72、五號掛件73和六號掛件74，橫梁71的兩端分別插入第一段131和第三段133中并由緊固螺釘固定，鋪膜組件中的展膜輥、壓膜輥和擋土板，分別掛接于四號掛件72、五號掛件73和六號掛件74。滾筒組件8則通過第二U型槽121安裝在鋪膜組件后側，上土圓盤組件9安裝在第三段133后側端部，位于滾筒81的兩側。

至此，先播種再鋪膜后覆土的播種機組裝完成。

以上，僅為本發明的具體實施方式，但本發明的保護范圍并不局限于此，熟悉該本領域的技術人員應該明白本發明包括但不限于附圖和上面具體實施方式中描述的內容。任何不偏離本發明的功能和結構原理的修改都將包括在權利要求書的范圍中。
