本實用新型涉及一種農業科技大棚，具體為一種基于物聯網的新型多功能農業科技大棚，屬于農業大棚領域。

背景技術：

隨著高分子聚合物－聚氯乙烯、聚乙烯的產生，塑料薄膜廣泛應用于農業。日本及歐美國家于50年代初期應用溫室薄膜覆蓋溫床獲得成功，隨后又覆蓋小棚及溫室也獲得良好效果。我國于1955年秋引進聚氯乙烯農用薄膜，首先在北京用于小棚覆蓋蔬菜，獲得了早熟增產的效果。大棚原是蔬菜生產的專用設備，隨著生產的發展大棚的應用越加廣泛。當前大棚已用于盆花及切花栽培；果樹生產用于栽培葡萄、草莓、西瓜、甜瓜、桃及柑桔等；林業生產用于林木育苗、觀賞樹木的培養等；養殖業用于養蠶、養雞、養牛、養豬、魚及魚苗等。

但目前的使用的農業大棚存在著一些缺陷，最主要的是需要人工頻繁的進行監測，操作繁瑣，不能實現自動化控制，即便是有新型的科技大棚，也會有造價成本高的問題。

為解決上述問題，現在提出一種基于物聯網的新型多功能農業科技大棚。

技術實現要素：

本實用新型要解決的技術問題是克服現有技術的缺陷，提供一種基于物聯網的新型多功能農業科技大棚。

為了解決上述技術問題，本實用新型提供了如下的技術方案：

本實用新型一種基于物聯網的新型多功能農業科技大棚，包括水箱、控制室和大棚主體，所述大棚主體包括棚頂，所述棚頂上設置有噴頭和白熾燈，所述棚頂頂部設有遮光裝置，所述遮光裝置內部設有電機和遮光簾，所述遮光簾上設有太陽能電池板，所述大棚主體的內部設有溫度感應器和濕度感應器，所述控制室內部設有蓄電池、處理器和無線發射機，所述蓄電池連接遮光簾上的太陽能電池板，所述處理器連接蓄電池、無線發射機、溫度感應器和濕度感應器。

進一步的，所述水箱通過管道連接噴頭，所述水箱與噴頭之間設有電池閥，所述電池閥連接微處理器。

進一步的，所述無線發射機為zigbee模塊或者 wifi模塊。

進一步的，所述白熾燈與電機連接控制器。

本實用新型的有益效果是：該實用新型完成了智能的對農作物進行灑水、遮光、補光、控溫的功能，也可在水箱內加入營養液或者除蟲劑完成對作物的施肥和除蟲，用戶可以通過遠程APP實現對農業科技大棚的控制，實現了智能控制，給人們帶來了極大的方便。

附圖說明

附圖用來提供對本實用新型的進一步理解，并且構成說明書的一部分，與本實用新型的實施例一起用于解釋本實用新型，并不構成對本實用新型的限制。在附圖中：

圖1為本實用新型一種基于物聯網的新型多功能農業科技大棚結構示意圖；

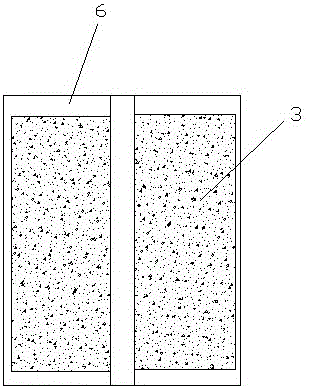

圖2為本實用新型一種基于物聯網的新型多功能農業科技大棚俯視圖；

圖中：1、溫度感應器；2、噴頭；3、遮光簾；4、電機；5、白熾燈；6、棚頂；7、水箱；8、蓄電池；9、無線發射機；10、處理器；11、濕度感應器；12、大棚主體；13、控制室。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的設計方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

如圖1-2所示，一種基于物聯網的新型多功能農業科技大棚，包括水箱7、控制室13和大棚主體12，所述大棚主體12包括棚頂6，所述棚頂6上設置有噴頭2和白熾燈5，所述棚頂6頂部設有遮光裝置，所述遮光裝置內部設有電機4和遮光簾3，所述遮光簾3上設有太陽能電池板，所述大棚主體12的內部設有溫度感應器1和濕度感應器11，所述控制室13內部設有蓄電池8、處理器10和無線發射機9，所述蓄電池8連接遮光簾3上的太陽能電池板，所述處理器10連接蓄電池8、無線發射機9、溫度感應器1和濕度感應器11。

所述水箱7通過管道連接噴頭2，所述水箱7與噴頭2之間設有電池閥，所述電池閥連接處理器10，處理器10通過控制電池閥的開合實現對作物的灑水，施肥和除蟲的作用，所述無線發射機9為zigbee模塊或者 wifi模塊，所述白熾燈5與電機4連接處理器10，電機4控制遮光簾的升降，完成對大棚內部的遮光和保溫的作用。

需要說明的是，本實用新型一種基于物聯網的新型多功能農業科技大棚使用，大棚內部的溫度和濕度與設定范圍不同時，溫度感應器1和濕度感應器11將信息傳遞至處理器10，處理器10通過控制水箱7與噴頭2之間的電池閥、白熾燈5、電機4，實現了噴灑、補光、遮光的自動調節，同時用戶也可以通過遠程APP實現對大棚的遠程監測，不需要人工現場進行操作，大大節約了時間，提高產量。

最后應說明的是：以上所述僅為本實用新型的優選實施例而已，并不用于限制本實用新型，盡管參照前述實施例對本實用新型進行了詳細的說明，對于本領域的技術人員來說，其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分技術特征進行等同替換。凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
