本實用新型涉及畜牧養殖技術領域，具體是一種畜牧養殖場用上料裝置。

背景技術：

如今，隨著社會的發展，養殖業發展越來越好，養殖設備也更加先進，提高了畜牧養殖的效率。然而在現有的畜牧養殖場中，對牲畜喂料方式還大多依然采用人工喂料的方式，在喂料時依次向食槽中加入飼料，由于食槽數量較多，一次上料需要花費大量的時間，勞動強度高不說，對于企業來說用人成本也十分高昂，此外，人工上料存在較多的不確定性，導致上料的量有多有少，不夠均勻。因此本實用新型提供一種能夠自動對食槽上料的裝置，而且投入成本低，適合推廣。

技術實現要素：

本實用新型的目的在于提供一種畜牧養殖場用上料裝置，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：

一種畜牧養殖場用上料裝置，包括：機架、食槽以及進料斗，所述機架上安裝驅動輪和若干個導輪，所述驅動輪安裝在導輪的上方，驅動輪連接電機，所述電機安裝在機架內；所述食槽有若干個，設置在驅動輪和導輪的一側，食槽上固定設置滑軌，所述滑軌上開有凹槽，導輪和驅動輪設置在凹槽內；所述進料斗有若干個，均安裝在導輪和驅動輪上方，進料斗下方連接出料管，所述出料管連接至食槽的內部。

作為本實用新型進一步的方案：所述驅動輪上設置若干個凸起結構。

作為本實用新型進一步的方案：所述出料管的下方安裝可調節出料管開口大小的閥門。

與現有技術相比，本實用新型的有益效果是：本實用新型結構簡單，能輕松地實現養殖場畜牧的自動喂料，降低勞動強度，且保證上料均勻，減少浪費。

附圖說明

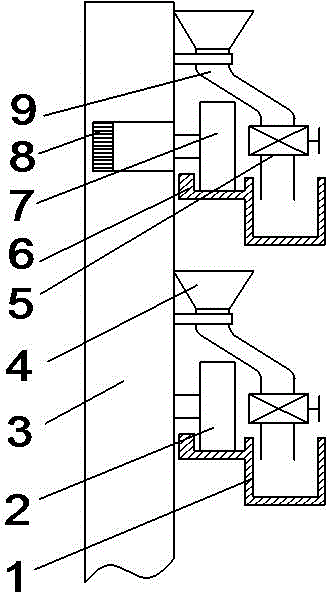

圖1為本實用新型的結構示意圖。

圖2為本實用新型中驅動輪的結構示意圖。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-2，本實用新型實施例中，一種畜牧養殖場用上料裝置，包括：機架3、食槽1以及進料斗4，所述機架3上安裝驅動輪7和若干個導輪2，所述驅動輪7安裝在導輪2的上方，驅動輪7連接電機8由電機8驅動，所述電機8安裝在機架3內，驅動輪7可驅動機架3移動，而導輪2對機架3起到支撐作用；所述食槽1有若干個，設置在驅動輪7和導輪2的一側，食槽1上固定設置滑軌6，所述滑軌6上開有凹槽，導輪2和驅動輪7設置在凹槽內；所述進料斗4有若干個，均安裝在導輪2和驅動輪7上方，進料斗4下方連接出料管9，所述出料管9連接至食槽1的內部，當驅動輪7驅動時，機架3沿著滑軌6移動，帶動進料斗4沿著滑軌移動，這樣進料斗4中的飼料便不斷地流入到食槽1內，實現自動喂料。

所述驅動輪7上設置若干個凸起結構10，驅動輪7在滑軌6上轉動時會產生振動，這樣有助于進料斗4和出料管9中的飼料自動下落至食槽1內，防止飼料在出料管9內堵塞。

所述出料管9的下方安裝可調節出料管9開口大小的閥門5，用于調節出料管9的出料速度。

對于本領域技術人員而言，顯然本實用新型不限于上述示范性實施例的細節，而且在不背離本實用新型的精神或基本特征的情況下，能夠以其他的具體形式實現本實用新型。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本實用新型的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本實用新型內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。

此外，應當理解，雖然本說明書按照實施方式加以描述，但并非每個實施方式僅包含一個獨立的技術方案，說明書的這種敘述方式僅僅是為清楚起見，本領域技術人員應當將說明書作為一個整體，各實施例中的技術方案也可以經適當組合，形成本領域技術人員可以理解的其他實施方式。
