本實用新型涉及畜牧養殖領域，特別涉及一種懸空式豬舍。

（二）

背景技術：

目前國內現有養豬圈舍控溫效果差，空氣濕度大，圈舍內空氣質量差，不便于飼養管理，所排糞便不易清理，易滋生病毒細菌，誘發生豬多種疾病，嚴重影響生產性能的提高。

（三）

技術實現要素：

本實用新型為了彌補現有技術的缺陷，提供了一種結構簡單、除臭除味效果好、環保的懸空式豬舍。

本實用新型是通過如下技術方案實現的：

一種懸空式豬舍，包括車間，所述車間內設有兩排圈舍，圈舍內設有料槽，兩排圈舍之間為工作通道，其特征是，所述圈舍內的底板為漏糞板，每排圈舍下方為糞道，兩條糞道之間設有風道，所述風道兩側壁上設有若干風孔，在兩條糞道之間設有一端高一端低的排便糞溝，排便糞溝與糞道垂直，所述排便糞溝的低端挖有錐形漏斗，所述錐形漏斗與化糞池相通；所述糞道的橫截面為向下凹的弧形，縱截面為V型；至少一個圈舍內設有與糞道連通的觀察口；每個圈舍對應的外墻上開一個洞口，所述洞口內側為不銹鋼護欄，外側為保溫帆布；所述車間的一端設有數個抽風口，抽風口處安裝抽風機，另一端的兩側的外墻上設有濕簾；在一側的外墻上設有與風道相通的出風口，出風口處設有風機。

所述車間內設有感溫探頭。

每個所述圈舍都配有自動喂食和喂水裝置。

所述料槽上設有若干分隔欄桿。

所述糞道的坡度為2%。

所述漏糞板的棱條為倒梯形。

所述車間為磚混結構，其頂部為鋼梁、木檁條結構，石棉瓦屋面，用粘土、爐渣、白石灰混合在一起作為臥瓦層。

所述風孔內穿有PVC管。

所述車間內地面高出室外地面1.2米。

所述風孔距風道底部0.9米以上。

本實用新型的有益效果是：

本實用新型可控制圈舍內溫度、濕度，濕度將至60%以下，溫度降低10～15°，確保空氣流暢，空氣質量提高30%，便于飼養管理飼料回報提高10%，降低勞動成本，可節省人力50%，便于清理糞污，降低細菌病毒交叉感染的幾率，減少多種疾病的發生，有效提高生物安全性能，真正做到全進全出，提高生產性能，為生豬繁殖和生長營造了一個干凈舒適的環境。

（四）附圖說明

下面結合附圖對本實用新型作進一步的說明：

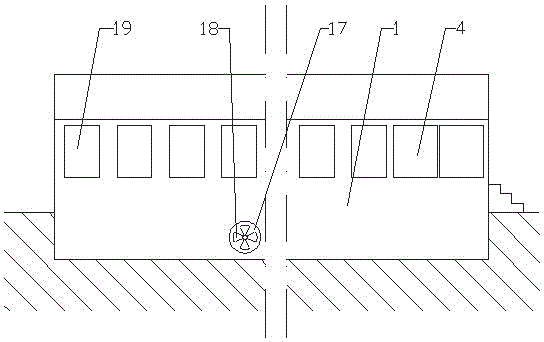

圖1為本實用新型的主視結構示意圖；

圖2為本實用新型的后視結構示意圖；

圖3為本實用新型的左視結構示意圖；

圖4為本實用新型的右視結構示意圖；

圖5為圖1中A-A向的截面結構示意圖；

圖6為圖1中B-B向的截面結構示意圖；

圖7為圖6中C-C向的截面結構示意圖；

圖8為圖6中D-D向的截面結構示意圖；

圖9為棱條的橫截面結構示意圖。

圖中，1車間，2抽風口，3抽風機，4濕簾，5進風口，6感溫探頭，7自動喂食和自動喂水裝置，8圈舍，9料槽，10分隔欄桿，11工作通道，12漏糞板，121棱條，13糞道，14風道，15 PVC管，16觀察口，17出風口，18風機，19保溫帆布，20錐形漏斗,21排便糞溝。

（五）具體實施方式

附圖為本實用新型的具體實施例。如圖1至圖9所示，該種懸空式豬舍，包括車間1（為敘述方便，按照慣例，以車間1的長為東西方向?yàn)槔?chē)間1長79.44米，寬10.64米，高3.4米（包括起脊高度1.2米），其主體為磚混結構，頂部為鋼梁、木檁條結構，屋面為石棉瓦屋面，用粘土、爐渣、白石灰混合在一起作為臥瓦層；車間1的東墻有五個抽風口2，抽風口2處安裝抽風機3，西墻為進風口5，在靠近西墻的南北墻上開有幾個窗戶，窗戶上安裝濕簾4，車間1內安裝有三個感溫探頭6；車間1內有兩排東西向的兩排圈舍8，每隔圈舍8開間為3.3米，進深為4.5米，每個圈舍8內都有一個料槽9，料槽9寬為35厘米，長為4.5米，料槽9采用120毫米厚的磚墻加兩道2Φ6鋼筋砌筑，外側抹兩道水泥砂漿，既經濟又美觀，料槽9上安裝有數根分隔欄桿10，可以防止豬進食時發生擁擠，使弱小的豬不能進食，每個圈舍8還配套自動喂食和自動喂水裝置7；兩排圈舍8之間為工作通道11，圈舍8內的底板為漏糞板12，漏糞板12的相鄰的兩根棱條121之間形成了一個空隙，使圈舍8與地下一層的糞道13相連通，豬排出的糞便由漏糞板12進入糞道13，棱條121的橫截面為倒梯形，在每排圈舍8中，有三個圈舍8開有與糞道13連通的觀察口16，工作人員可以通過觀察口16進入糞道13；兩條糞道13之間、也就是工作通道11下方為風道14，風道14寬為中到中1.4米，風道14兩側壁上開有若干風孔，風孔離風道14底部在0.9米以上，風孔每隔1.5米一個，為施工方便，在風孔內穿有PVC管15，PVC管15的直徑為11厘米，風孔將糞道13與風道14連通，在北墻上開有出風口17，出風口17處安裝風機18，出風口17與風道14連通；風道14將糞道13分成南北兩條，糞道13寬為中到中4.5米，北高南低的排便糞溝21將兩條糞道13相連通，排便糞溝21南端盡頭處挖有錐形漏斗20，錐形漏斗20與化糞池相連通，錐形漏斗20平時是堵上的，只有需要除糞時才打開；排便糞溝21位于糞道13的中段，并將每條糞道13分成東西兩部分，每條糞道13東西高，中間低，糞道13的坡度為2%，便于糞便流入排便糞溝，糞道13的南北向截面為向下凹的弧形，便于糞便的集中流出；每個圈舍8對應的外墻上開一個1.8米寬的洞口，洞口內側為不銹鋼護欄，外側為保溫帆布19。

除說明書所述技術特征外，其余技術特征均為本領域技術人員已知技術。
