本實用新型屬于作物栽培管理技術領域，尤其涉及一種家庭綠色微農業智能控制系統。

背景技術：

目前，家庭種植基本屬于人工栽培管理，大多是依靠住戶的經驗澆水灌溉及營養液的補給，不能充分合理利用水分和營養液，并且極少采用自動化管理控制，這樣浪費資源和時間。

技術實現要素：

針對上述現有技術中存在的問題與缺陷，本實用新型的目的在于提供一種家庭綠色微農業智能控制系統，旨在解決目前家庭農業管理不科學及節約能源的問題。

解決上述問題所采用的技術方案是一種家庭綠色微農業智能控制系統，包括太陽能板、蓄電池、逆變控制器、立式栽培槽、水分傳感器、單片機、電磁閥、滴灌管；所述太陽能板與蓄電池連接，所述蓄電池通過逆變控制器分別與單片機和電磁閥連接；所述水分傳感器安裝在立式栽培槽上；水源和營養液源通過電磁閥與滴灌管連接，所述滴灌管的另一端與立式栽培槽連接；所述水分傳感器與單片機連接。

所述立式栽培槽由三角形立式支架和管型槽組成，所述管型槽沿著三角形立式支架的斜面橫向并列安裝有若干根；所述管型槽上開設有若干個小孔，水分傳感器1安裝于管型槽內部，每根管型槽的左端均與滴灌管連接。

本實用新型一種家庭綠色微農業智能控制系統的工作原理：

是通過太陽能提供電能，儲存于蓄電池，再經過逆變控制器轉換，給單片機和電磁閥提供電能，水分傳感器反饋立式栽培槽中水和營養液的實時狀況，然后通過單片機根據反饋的信息，控制電磁閥，適量補給水量和營養液。

本實用新型提供的一種家庭綠色微農業智能控制系統，可以依據作物實時含水量進行滴灌，實現按需灌溉，并定時進行營養液補給，保證水分和養分的需求。同時，系統工作的能源動力來源于太陽能，綠色環保節約成本。本實用新型結構簡單，成本較小，尤其適宜家庭陽臺的蔬菜花卉種植管理。

附圖說明

圖1是本實用新型一種家庭綠色微農業智能控制系統的方框圖；

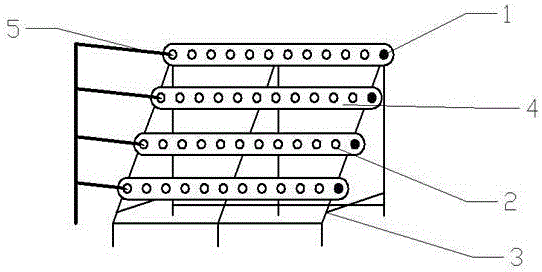

圖2是本實用新型立式栽培槽的結構示意圖；

圖中：1水分傳感器、2小孔、3立式支架、4管型槽、5滴灌管。

具體實施方式

圖1給出了本實用新型一種家庭綠色微農業智能控制系統的方框圖，包括太陽能板、蓄電池、逆變控制器、立式栽培槽、水分傳感器、單片機、電磁閥、滴灌管；所述太陽能板與蓄電池連接，所述蓄電池通過逆變控制器分別與單片機和電磁閥連接；所述水分傳感器安裝在立式栽培槽上；水源和營養液源通過電磁閥與滴灌管連接，所述滴灌管的另一端與立式栽培槽連接；所述水分傳感器與單片機連接。

圖2給出了本實用新型一種家庭綠色微農業智能控制系統的立式栽培槽的結構示意圖，由三角形立式支架3和管型槽4組成，所述管型槽4沿著三角形立式支架3斜面橫向并列安裝有若干根；所述管型槽4上開設有若干個小孔2，水分傳感器1安裝于管型槽4內部，每根管型槽4的左端均與滴灌管5連接。

所述太陽能板用來發電，為系統提供綠色能源；所述蓄電池用來積蓄電能；所述逆變控制器用來逆變電流供單片機及電磁閥工作；所述立式栽培槽用來栽培食用觀賞蔬菜；所述水分傳感器用來實時檢測基質含水量；所述單片機控制器，依據時間控制營養液定時補給，依據實時基質含水量進行水分的按需補給，并依此發出控制信號；所述電磁閥，通過數據線與單片機控制器連接，用于接收單片機的信號控制管路的開啟和關閉；所述滴灌管，用于實施營養液和水分的補充灌溉，通過管路與電磁閥連接。本實用新型結構簡單，無需外加能源，適宜家庭、陽臺等的栽培管理控制；可以持續地種植作物的基質含水量進行監測，依據實時數據進行補充及灌溉，并實現營養液的定時補給。
