本實用新型涉及鹽堿地施肥技術領域，尤其是一種鹽堿地穴式施肥深耕機。

背景技術：

鹽堿地是鹽類集積的一個種類，是指土壤里面所含的鹽分影響到作物的正常生長。鹽堿地是我國重要土地資源的一部分。我國的人均占有耕地面積十分有限，加上人口基數龐大，糧食生產顯得尤為重要，為了改善鹽堿地土質，提高鹽堿地作物產量，需要在后期的作物種植中下功夫，其中鹽堿地的施肥就是十分關鍵的環節，鹽堿地施肥通常需要注意多次少量施用，以免土壤溶液濃度驟然過高，影響農作物吸收和生長。

鹽堿地施肥主要有表層施肥與深度施肥，表層施肥后期肥料流失嚴重，施肥效果差，深度施肥效果明顯好于前者，目前，針對深度施肥的施肥機，存在施肥量調節不準確及不能根據鹽堿地土質情況調節施肥深度的問題，影響施肥效果。

技術實現要素：

本實用新型的目的是為克服上述現有技術的不足，提供一種鹽堿地穴式施肥深耕機，本實用新型通過設置深耕機構和穴式施肥機構來同時完成深耕與施肥作業。通過設置位置傳感器配合電磁鐵門板來控制施肥的時機，進而控制施肥量的多少，根據具體鹽堿地土層的情況來準確調節施肥量。通過設置第二高度調節器來調整錐桶與鹽堿地地表的高度，從而調整工作時錐桶扎入鹽堿地土層中的深度，實現深度調節。本實用新型設計合理，施肥效率高，操作簡便，適合大范圍推廣應用。

為實現上述目的，本實用新型采用下述技術方案：一種鹽堿地穴式施肥深耕機，它包括動力機構，深耕機構和穴式施肥機構，所述深耕機構通過第一牽引支架與動力機構右側上的第一高度調節器連接，所述穴式施肥機構通過第二牽引支架與動力機構左側上的第二高度調節器連接，所述深耕機構包括深耕輪、深耕輪軸和多個深耕刀，所述深耕輪通過深耕輪軸裝配在第一牽引支架上，多個所述深耕刀沿深耕輪軸的周向分布設置；

所述穴式施肥機構包括肥料箱及裝配在肥料箱下方的輪桶，所述輪桶上開設有上料口且輪桶內部具有存儲肥料的腔體，所述輪桶的外側壁上沿周向均勻分布設置有多個錐桶，且每個錐桶的寬徑端與輪桶相連并與腔體相連通，所述錐桶外側壁上安裝有位置傳感器，錐桶的內側壁上設置有電磁鐵座并在電磁鐵座內安裝有電磁鐵門板，電磁鐵座內的電磁鐵門板上纏繞有電磁線圈，所述電磁鐵門板的尾端與錐桶內側壁之間還裝配有頂出彈簧，所述錐桶的窄徑端開設有漏肥口；

所述位置傳感器及電磁線圈與設置在動力機構中的控制器連接，控制器與動力機構中的蓄電池連接。

優選的，所述第一高度調節器包括沿豎直方向設置在動力機構上的第一調節滑道與兩個第一定位螺栓，所述第一調節滑道的兩側開設有多個調節孔，第一牽引支架的一端設置有卡放于第一調節滑道內的第一限位凸起,且第一限位凸起的側面開設有定位槽，每個所述第一定位螺栓穿過第一調節滑道上的調節孔伸入至第一限位凸起側面的定位槽內。

優選的，所述第二高度調節器包括沿豎直方向設置在動力機構上的第二調節滑道以及兩個第二定位螺栓，所述第二調節滑道的兩側開設有多個調節孔，第二牽引支架的一端設置有卡放于第二調節滑道內的第二限位凸起,且第二限位凸起的側面開設有定位槽，每個所述第二定位螺栓穿過第二調節滑道上的調節孔伸入至第二限位凸起側面的定位槽內。

優選的，所述肥料箱底部連通設置有投料管。

優選的，所述肥料箱上設置有氣泵，所述氣泵的輸出端通過輸氣管與輪桶中的腔體相連通。

優選的，所述輪桶端面上還設置有與腔體相連通的溢氣閥。

本實用新型的有益效果是：

本實用新型通過設置深耕機構和穴式施肥機構來同時完成深耕與施肥作業。通過設置位置傳感器配合電磁鐵門板來控制施肥的時機，進而控制施肥量的多少，根據具體鹽堿地土層的情況來準確調節施肥量。通過設置第二高度調節器來調整錐桶與鹽堿地地表的高度，從而調整工作時錐桶扎入鹽堿地土層中的深度，實現深度調節。本實用新型設計合理，施肥效率高，操作簡便，適合大范圍推廣應用。

附圖說明

圖1是本實用新型鹽堿地穴式施肥深耕機整體結構示意圖；

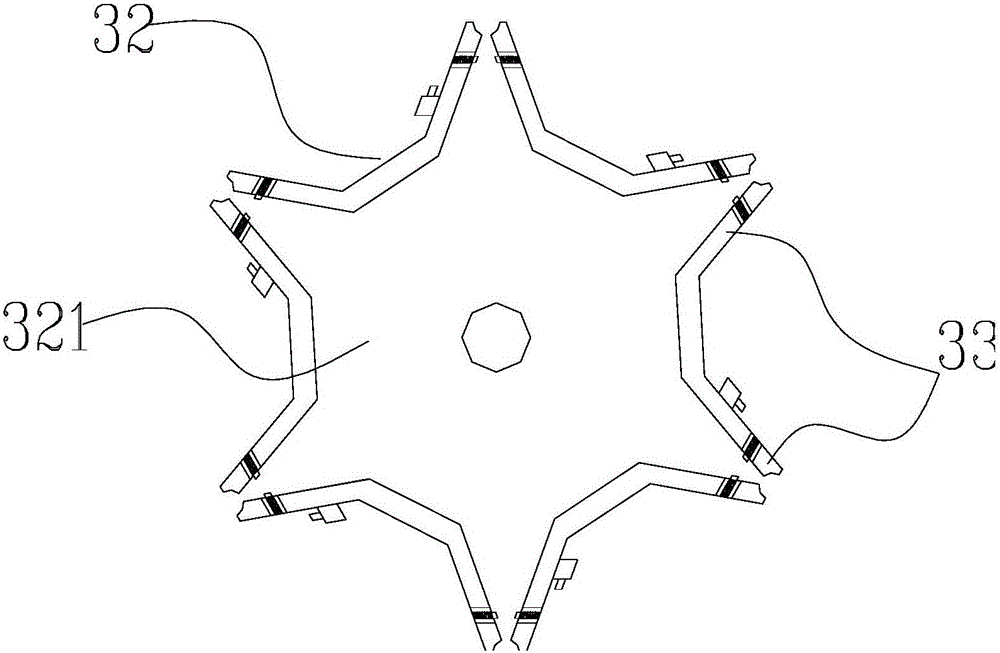

圖2是輪桶內部結構示意圖；

圖3是錐桶內部結構示意圖；

圖4是圖1中A-A方向第一高度調節器結構示意圖；

圖5是圖1中B-B方向第二高度調節器結構示意圖。

具體實施方式

這里需要說明的是，所述方位詞左、右、上、下均是以圖1所示的視圖為基準定義的，應當理解，所述方位詞的使用不應限制本申請所請求的保護范圍。

下面結合附圖和實施例對本實用新型進一步說明。

如圖1至圖5所示，一種鹽堿地穴式施肥深耕機，它包括動力機構1，深耕機構2和穴式施肥機構3，所述深耕機構2通過第一牽引支架6與動力機構1右側上的第一高度調節器4連接，所述穴式施肥機構3通過第二牽引支架7與動力機構1左側上的第二高度調節器5連接，所述深耕機構2包括深耕輪21、深耕輪軸22和多個深耕刀23，所述深耕輪21通過深耕輪軸22裝配在第一牽引支架6上，多個所述深耕刀23沿深耕輪軸22的周向分布設置；

所述穴式施肥機構3包括肥料箱31及裝配在肥料箱31下方的輪桶32，所述輪桶32上開設有上料口322且輪桶32內部具有存儲肥料的腔體321，所述輪桶32的外側壁上沿周向均勻分布設置有多個錐桶33，且每個錐桶33的寬徑端與輪桶32相連并與腔體321相連通，所述錐桶33外側壁上安裝有位置傳感器34，錐桶33的內側壁上設置有電磁鐵座并在電磁鐵座內安裝有電磁鐵門板35，電磁鐵座內的電磁鐵門板35上纏繞有電磁線圈，所述電磁鐵門板35的尾端與錐桶33內側壁之間還裝配有頂出彈簧36，所述錐桶33的窄徑端開設有漏肥口37；

所述位置傳感器34及電磁線圈與設置在動力機構1中的控制器連接，控制器與動力機構1中的蓄電池連接。

工作過程中，將鹽堿地肥料由上料口322投入到輪桶32的腔體321中，同時肥料箱31中也投滿肥料，在對某一區域鹽堿地進行施肥時，當輪桶32中的肥料施撒完畢時，將肥料箱31中的肥料取出重新投入輪桶32內進行使用，以此來保證施肥機的載肥量。輪桶32載肥完畢后，啟動動力機構1，深耕機構2中的深耕輪21轉動，帶動深耕刀23對鹽堿地土層進行深耕作業，同時，穴式施肥機構3作業帶動輪桶32轉動，輪桶32轉動的同時，錐桶33扎入鹽堿地土層中，當錐桶33扎入鹽堿地土層一定深度時，該錐桶33上的位置傳感器34工作，檢測與鹽堿地地表的距離，并發送信號至動力機構1中的控制器，控制器控制扎入鹽堿地土層的錐桶33中的電磁線圈通電，電磁鐵門板35在電磁力的作用下克服尾部頂出彈簧36的彈力做縮回動作，致使電磁鐵門板35打開，腔體321中的肥料由錐桶33并經漏肥口37施撒在鹽堿地土層中，此時輪桶32繼續轉動，錐桶33隨之離開鹽堿地土層，位置傳感器34檢測與鹽堿地地表的距離，并發送信號至動力機構1中的控制器，控制器停止對該錐桶33中的電磁線圈供電，電磁力消失，電磁鐵門板35在頂出彈簧36的作用下做伸出動作，電磁鐵門板35閉合，完成一個錐桶33的施肥作業。在施肥的過程中，由于重力作用，肥料會隨輪桶32滾動直至肥料施撒完畢。

在上述技術方案基礎上，所述第一高度調節器4包括沿豎直方向設置在動力機構1上的第一調節滑道41與兩個第一定位螺栓42，所述第一調節滑道41的兩側開設有多個調節孔，第一牽引支架6的一端設置有卡放于第一調節滑道41內的第一限位凸起61,且第一限位凸起61的側面開設有定位槽，每個所述第一定位螺栓42穿過第一調節滑道41上的調節孔伸入至第一限位凸起61側面的定位槽內。如此設置，通過調節第一定位螺栓42所在調節孔的位置，來調節第一牽引支架6的高度，進而調節深耕機構2的作業深度。

在上述技術方案基礎上，所述第二高度調節器5包括沿豎直方向設置在動力機構1上的第二調節滑道51以及兩個第二定位螺栓52，所述第二調節滑道51的兩側開設有多個調節孔，第二牽引支架7的一端設置有卡放于第二調節滑道51內的第二限位凸起71,且第二限位凸起71的側面開設有定位槽，每個所述第二定位螺栓52穿過第二調節滑道51上的調節孔伸入至第二限位凸起71側面的定位槽內。如此設置，通過調節第二定位螺栓52所在調節孔的位置，來調節第二牽引支架7的高度，進而調節穴式施肥機構3中錐桶與鹽堿地地表的高度，從而調整工作時錐桶33扎入鹽堿地土層中的深度，實現深度調節。

在上述技術方案基礎上，所述肥料箱31底部連通設置有投料管311。如此設置，當輪桶32內的肥料施撒完畢后，將投料管311插入輪桶32上的上料口322中，快速對輪桶32進行裝肥，滿足實際使用需要。

在上述技術方案基礎上，所述肥料箱31上設置有氣泵8，所述氣泵8的輸出端通過輸氣管81與輪桶32中的腔體321相連通。如此設置，氣泵8向腔體321中打氣，當錐桶33中電磁鐵門板35開啟時，氣流由漏肥口37輸出，有利于推動肥料的施撒，同時防止鹽堿地土層中的土壤進入錐桶33。

在上述技術方案基礎上，所述輪桶32端面上還設置有與腔體321相連通的溢氣閥323。如此設置，氣泵8對輪桶32輸氣時，溢氣閥323起到保護輪桶32的作用。

對本實用新型保護范圍的限制，所屬領域技術人員應該明白，在本實用新型的技術方案的基礎上，本領域技術人員不需要付出創造性勞動即可做出的各種修改或變形仍在本實用新型的保護范圍以內。
