本實用新型涉及農業機械技術領域，更具體地說，涉及一種果園砧木除萌裝置的清洗系統。

背景技術：

矮化中間砧苗木培育一般需要經過三年，第一年播種海棠籽等進行實生苗培育，第二年嫁接中間砧實現對果樹致矮作用，第三年嫁接蘋果品種進而培育成矮化中間砧成品苗。

在苗木生長的第三年，將矮化中間砧半成品苗在距地表40cm處截斷并嫁接蘋果品種，在嫁接后的初期階段由于蘋果品種芽的生長速度較慢，使得苗木吸收土壤的營養聚集在中間砧木段，進而在中間砧木段上促發出側枝分蘗并形成萌芽、長成萌條，最終影響蘋果品種芽的生長發育。

為此，需要在中間砧木段上涂抹除萌液體，除萌液體可有效抑制中間砧木段上萌芽，從而促進蘋果品種芽的生長發育。現階段在苗木中間砧木段長出的萌芽和萌條是由人工手工抹除或剪掉的，人工除萌不僅勞動強度大、勞動效率低，而且成本較高，除萌過程中還容易產生遺漏。

為了提高除萌效率，目前出現了機械化除萌，然而機械化除萌過程中，除萌液的涂抹均勻性一直是難以保證的，其原因在于砧木相應節段粘附有大量塵土、昆蟲尸體和昆蟲糞便等，這給除萌液在砧木上的均勻涂抹帶來很大困難。

因此，如何能夠保證除萌液在砧木相應節段上均勻的涂抹是目前本領域技術人員亟需解決的技術問題。

技術實現要素：

有鑒于此，本實用新型的目的在于提供一種果園砧木除萌裝置的清洗系統，以便能夠?qū)崿F(xiàn)在砧木的相應節段均勻的涂抹除萌液，從而保證除萌作業的質量達標。

為實現上述目的，本實用新型提供如下技術方案：

一種果園砧木除萌裝置的清洗系統，包括可隨動力裝置移動的支架、設置在所述支架上的砧木清洗部，以及用于向所述砧木清洗部供水的供水系統，其中，所述支架設置有供所述砧木通過的砧木通道，所述砧木清洗部包括帶有清洗毛刷且相向轉動的清洗對輥，所述清洗對輥之間預留有供所述砧木通過的第一間隙。

優選地，所述支架包括：

頂座，所述頂座具有向下延伸的第一安裝部和第二安裝部；

固連在所述第一安裝部的左側安裝體；

固連在所述第二安裝部，且與所述左側安裝體平行的右側安裝體，所述左側安裝體與所述右側安裝體之間預留有所述砧木通道。

優選地，所述清洗對輥包括：

設置在所述左側安裝體上的左側清洗輥，和設置在所述右側安裝體上的右側清洗輥，其中，所述左側清洗輥和所述右側清洗輥的外圓之間預留有所述第一間隙。

優選地，所述清洗對輥通過驅動電機驅動，所述驅動電機設置在所述左側安裝體上，且靠近所述左側清洗輥的轉軸，與所述驅動電機配合的傳動系統包括：

分別設置在所述左側清洗輥和所述右側清洗輥上且相互嚙合的第一傳動齒輪；

設置在所述驅動電機的輸出軸上，且與所述左側清洗輥上的第一傳動齒輪嚙合的輸出齒輪。

優選地，還包括設置在所述砧木清洗部之前，且用于將所述砧木導入所述砧木清洗部的砧木導向部。

優選地，所述砧木導向部包括：

分別設置在所述左側安裝體上端和下端的左側上導向板和左側下導向板；

分別設置在所述右側安裝體上端和下端的右側上導向板和右側下導向板，其中所述左側上導向板和所述右側上導向板構成喇叭口狀上導向部，所述左側下導向板和所述右側下導向板構成喇叭口狀下導向部。

優選的，所述清洗毛刷可拆裝地套設在所述清洗對輥上。

優選的，所述第一間隙為10mm-30mm。

優選的，所述供水系統包括：

設置在所述支架上的水箱；

與所述水箱相連的送水管；

設置在所述送水管上的泵體；

設置在所述送水管的端部，且用于向所述砧木清洗部噴水的噴頭。

本實用新型中所公開的清洗系統，包括可隨動力裝置移動的支架、設置在支架上的砧木清洗部，以及用于向砧木清洗部供水的供水系統，并且支架上設置有供砧木通過的砧木通道，砧木清洗部包括帶有毛刷且相向轉動的清洗對輥，清洗對輥之間預留有供砧木通過的第一間隙。

在進行除萌作業之前，通過動力裝置帶動支架向前移動，此時位于支架前方的砧木將先進入砧木清洗部，在清洗對輥上毛刷的刷洗作用下被清洗干凈，由于將砧木相應節段上的塵土、昆蟲以及昆蟲糞便等雜物清洗干凈，因而除萌液可被均勻的涂抹到砧木相應節段上，這就有效提高了除萌液的涂抹質量。

附圖說明

為了更清楚地說明本實用新型實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

圖1為本實用新型實施例中所提供的清洗系統的結構示意圖；

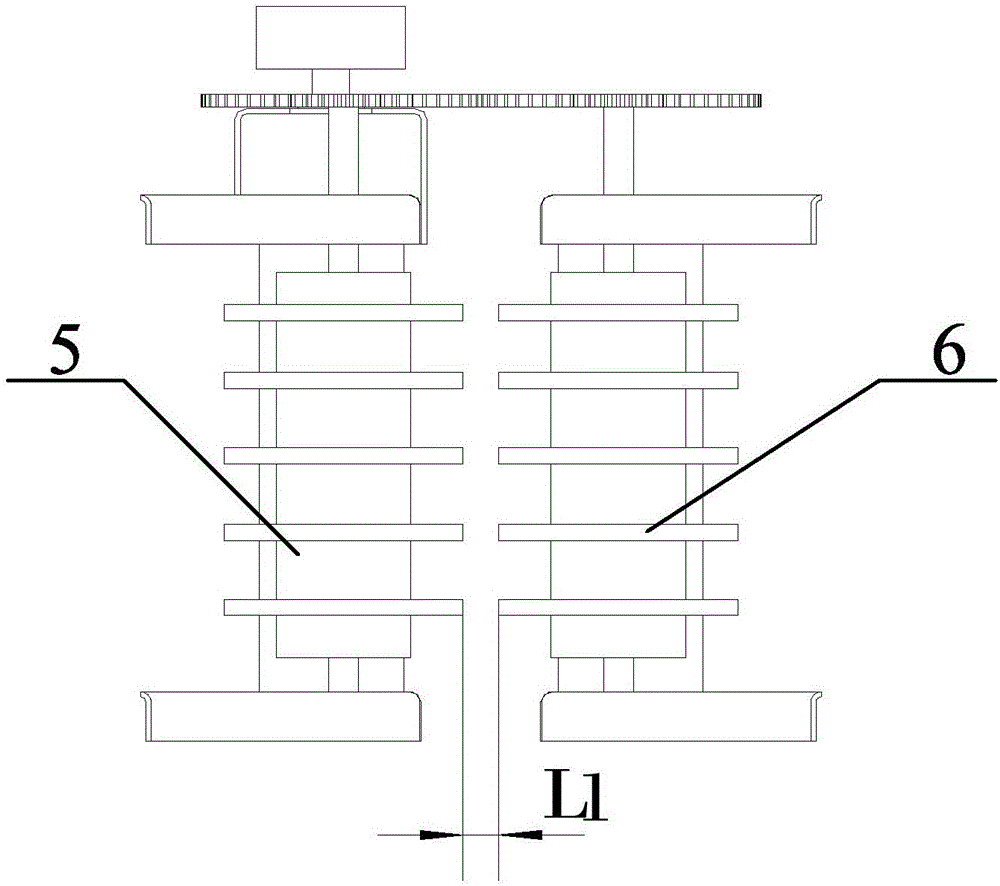

圖2為圖1的右視示意圖。

其中，

1為左側安裝體，2為右側安裝體，3為驅動電機，4為第一傳動齒輪，5為左側清洗輥，6為右側清洗輥，7為左側上導向板，8為左側下導向板，9為右側上導向板，10為右側下導向板，L1為第一間隙。

具體實施方式

本實用新型的核心在于提供一種果園砧木除萌裝置的清洗系統，以便能夠?qū)崿F(xiàn)在砧木的相應節段均勻的涂抹除萌液，從而保證除萌作業的質量達標。

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1，本實用新型實施例中所提供的清洗系統的結構示意圖。

本實用新型中所公開的果園砧木除萌裝置的清洗系統，包括可隨動力裝置移動的支架、設置在支架上的砧木清洗部以及用于向砧木清洗部供水的供水系統，該支架設置有供砧木通過的砧木通道，砧木清洗部包括帶有清洗毛刷并且相向轉動的清洗對輥，清洗對輥之間預留有供砧木通過的第一間隙。

需要進行說明的是，在本實用新型實施例中，前端、后端、左側和右側是按照如下原則定義的：對于固定生長在田地例的苗木而言，在支架被動力機械拖動前行時，若部件A先與苗木接觸，支架繼續前行后部件B與苗木接觸，那么我們定義部件A位于部件B的前端，或者說部件B位于部件A的后端；當人站在整個清洗裝置的前方并與其相對時，左手邊稱為清洗裝置的左側，右手邊稱為清洗裝置的右側。

圖2中未對清洗毛刷進行顯示，其顯示的僅僅是清洗對輥之間的間距，在裝上清洗毛刷之后，兩側的毛刷應當搭接，由于毛刷為柔性件，因而不會影響砧木的通過，但是兩側搭接的毛刷可以實現最優的清洗和涂刷效果，為了在磨損之后方便對清洗毛刷的更換，清洗毛刷應當是可拆裝的套設在清洗對輥上。根據第三年砧木的實際直徑，本實用新型實施例中將第一間隙設置為10mm-30mm，以保證砧木的順利通過。

在進行除萌作業之前，通過動力裝置帶動支架向前移動，此時位于支架前方的砧木將先進入砧木清洗部，在清洗對輥上毛刷的刷洗作用下被清洗干凈，由于將砧木相應節段上的塵土、昆蟲以及昆蟲糞便等雜物清洗干凈，因而除萌液可被均勻的涂抹到砧木相應節段上，這就有效提高了除萌液的涂抹質量。

不難理解的是，支架的形式可以多種多樣，只要能夠安裝清洗對輥，并能夠預留砧木通道即可，在本實施例中，支架具體包括頂座(圖中未示出)、左側安裝體1和右側安裝體2，如圖1中所示，頂座具有向下延伸的第一安裝部和第二安裝部，其中第一安裝部上固連有左側安裝體1，第二安裝部上固連有右側安裝體2，左側安裝體1與右側安裝體2平行設置，并且兩個安裝體之間預留有砧木通道。

在上述實施例的基礎上，清洗對輥具體包括左側清洗輥5和右側清洗輥6，如圖1和圖2中所示，左側清洗輥5設置在左側安裝體1上，右側清洗輥6設置在右側安裝體2上，并且左側清洗輥5和右側清洗輥6的外圓之間預留有供砧木通過的第一間隙。

驅動清洗對輥轉動的驅動裝置也并不局限于一種，例如電機、氣動馬達、液壓馬達等，考慮到布置、生產以及后期維護的便利性，本實用新型實施例中用于清洗對輥的驅動裝置優選的采用電機，該電機稱為驅動電機3，具體的，驅動電機3設置在左側安裝體1上，并且靠近左側清洗輥5的轉軸，與驅動電機3配合的傳動系統包括：

分別設置在左側清洗輥5和右側清洗輥6上且相互嚙合的第一傳動齒輪4；

設置在驅動電機3的輸出軸上，且與左側清洗輥5上的第一傳動齒輪4嚙合的輸出齒輪。

如圖1和圖2中所示，砧木清洗部的動力傳動路徑為：輸出齒輪帶動左側清洗輥5上的第一傳動齒輪4轉動，與此同時，左側清洗輥5上的第一傳動齒輪4帶動右側清洗輥6上的第一傳動齒輪4轉動，從而實現左側清洗輥5和右側清洗輥6的相對轉動。當然，驅動電機3上的輸出齒輪還可先驅動右側清洗輥6上的第一傳動齒輪4轉動，然后再通過該第一傳動齒輪4帶動左側清洗輥5上的第一傳動齒輪4轉動。

請參考圖1，為了進一步優化上述實施例中的技術方案，本實施例還在砧木清洗部之前設置了砧木導向部，以便保證成行種植的苗木能夠準確地進入到砧木清洗部中，砧木導向部的實現形式包括多種，在本實用新型實施例中，砧木導向部包括分別設置在右側安裝體2上端和下端的右側上導向板9和右側下導向板10，以及分別設置在左側安裝體1上端和下端的左側上導向板7和左側下導向板8，其中，左側上導向板7和右側上導向板9構成喇叭口狀上導向部，左側下導向板8和右側下導向板10構成喇叭口狀下導向部。更進一步的，左側下導向板8以及右側下導向板10的下端還設置有向下彎折的下部折邊，左側上導向板7和右側上導向板9的上端還設置有向上彎折的上部折邊，折邊的設置使得導向板與砧木的接觸位置均為平滑面，從而有效避免了砧木被導向板劃傷的情況出現，如圖1中所示。

本實用新型實施例中所公開的供水系統主要包括水箱、送水管、泵體以及噴頭，其中水箱設置在支架上，送水管與水箱相連，泵體用于為送水管中的水提供壓力，噴頭用于向砧木清洗部噴水，以保證將砧木相應節段沖洗干凈。

本說明書中各個實施例采用遞進的方式描述，每個實施例重點說明的都是與其他實施例的不同之處，各個實施例之間相同相似部分互相參見即可。

對所公開的實施例的上述說明，使本領域?qū)I(yè)技術人員能夠?qū)崿F(xiàn)或使用本實用新型。對這些實施例的多種修改對本領域的專業技術人員來說將是顯而易見的，本文中所定義的一般原理可以在不脫離本實用新型的精神或范圍的情況下，在其它實施例中實現。因此，本實用新型將不會被限制于本文所示的這些實施例，而是要符合與本文所公開的原理和新穎特點相一致的最寬的范圍。
