本實用新型屬于漁業機械技術領域，尤其涉及一種新型浮動式噴灌瀑氧機。

背景技術：

目前，養魚池的瀑氧多用潛水電泵來實現，通過潛水泵的泵水量來攪動水池的水的流動，達到瀑氧的目的。

但是，這樣的瀑氧存在很多的問題。①潛水電泵的安裝。潛水電泵一般安裝在固定的地方，而水池的下方一般都會有污泥和雜草，水泵運行久了會導致水泵的堵塞，以至于導致水泵的損害。②運行的方位，潛水電泵一般固定安裝，所以運行只能在一個地方。而瀑氧的效果范圍小。③泵送量小，目前的潛水電泵多是離心式潛水電泵，揚程高，效率低，功率大，但泵送量小，同樣的耗電量，瀑氧效果欠佳。④攪拌效果，瀑氧靠水泵進出水流的完成，同樣的流量瀑氧效果不明顯。

技術實現要素：

本實用新型的目的在于提供一種新型浮動式噴灌瀑氧機，旨在解決目前瀑氧功能單一、攪拌效果不佳的問題。

本實用新型是這樣實現的，該新型浮動式噴灌瀑氧機包括：浮筒、葉輪、潛水電泵、氣囊、噴灌進口、噴灌出口；

潛水電泵固定在浮筒中間，潛水電泵上安裝有軸流式葉輪，噴灌出口連接在浮筒的上端，噴灌進口靠近浮筒壁，在潛水電泵的中上方并且浮筒的左右各加一個氣囊。

本實用新型還采取如下技術措施：

所述噴灌出口的內流道采用由大到小漸變的變化形式。

所述瀑氧機的葉輪采用軸流式葉輪。

所述瀑氧機的浮動機構由兩個氣囊。

本實用新型提供的新型浮動式噴灌瀑氧機，該增氧機結構簡單、輕巧、無需船體等復雜的輔助裝置和人員操作，可自行浮動于水面，適應各種大、小池塘，增氧效果明顯。

附圖說明

圖1是本實用新型實施例提供的新型浮動式噴灌瀑氧機結構示意圖；

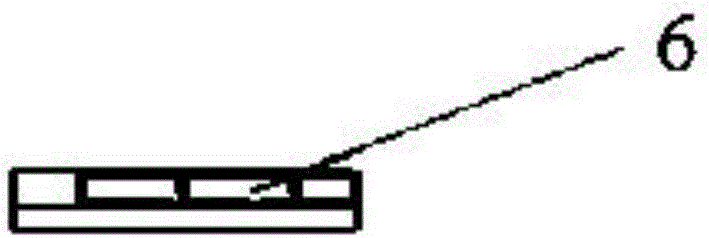

圖2是本實用新型實施例提供的噴灌出口結構示意圖；

圖3是本實用新型實施例提供的葉輪結構示意圖。

圖中：1、浮筒；2、葉輪；3、潛水電泵；4、氣囊；5、噴灌進口；6、噴灌出口。

具體實施方式

為了使本實用新型的目的、技術方案及優點更加清楚明白，以下結合實施例，對本實用新型進行進一步詳細說明。應當理解，此處所描述的具體實施例僅僅用以解釋本實用新型，并不用于限定本實用新型。

下面結合附圖1至圖3對本實用新型的應用原理作進一步描述。該新型浮動式噴灌瀑氧機包括：浮筒1、葉輪2、潛水電泵3、氣囊4、噴灌進口5、噴灌出口6；

潛水電泵3固定在浮筒1中間，潛水電泵3上安裝有軸流式葉輪2，噴灌出口6連接在浮筒1的上端，噴灌進口5靠近浮筒1壁，在潛水電泵3的中上方并且浮筒的左右各加一個氣囊4。

所述噴灌出口6的內流道采用由大到小漸變的變化形式。

所述瀑氧機的葉輪2采用軸流式葉輪。

所述瀑氧機的浮動機構由兩個氣囊4構成。

在使用過程中，在電泵3的中上方加氣囊4，充氣使其浮力等于水泵的重量，放入水中可以使泵自由懸浮在水中，可以在水池中自由浮動。該裝置葉輪2的設計，瀑氧機的葉輪2采用軸流式葉輪2，徑向力小，泵送量大，攪拌效果好。出口采用如圖2示噴灌出口6，能更好的霧化噴出水流，最大面積的和空氣接觸，達到瀑氧的目的，內流道采用由大到小漸變的變化形式。

以上所述僅為本實用新型的較佳實施例而已，并不用以限制本實用新型，凡在本實用新型的精神和原則之內所作的任何修改、等同替換和改進等，均應包含在本實用新型的保護范圍之內。
