本實用新型是一種多功能丹參播種設備，屬于農業機械設備領域。

背景技術：

丹參，中藥名。為唇形科植物丹參Salvia miltiorrhiza Bge.的干燥根和根莖。春、秋二季采挖，除去泥沙，干燥。全國大部分地區都有分布。具有活血祛瘀，通經止痛，清心除煩，涼血消癰之功效。用于胸痹心痛，脘腹脅痛，瘕瘕積聚，熱痹疼痛，心煩不眠，月經不調，痛經經閉，瘡瘍腫痛，選用良種是在同等栽培條件下效益高、見效快的基礎措施。丹參61-2-22四倍體新品系不僅田間農藝性好，生長勢旺，而且根部藥材的丹參酮含量也大大高于原植物和其他的四倍體株系，產量高的同時，化學成分含量也高，達到了理想的要求。丹參喜氣候溫暖濕潤，日照光充足的環境；較耐寒，怕干旱和積水；土壤要求不嚴格，中性土、微堿土、微酸士均可栽培。在種植時，應選擇地勢向陽的斜坡地，土壤要求深厚疏松，土質肥沃，排水良好的中等地塊栽種。

現有技術中，丹參播種播種設備功能單一使用不便，只能進行單一播種操作，不能實現翻土耕種，不能在播種同時進行施肥的問題，為此我們提出一種多功能丹參播種設備。

技術實現要素：

針對現有技術存在的不足，本實用新型目的是提供一種多功能丹參播種設備，以解決上述背景技術中提出現有技術中，丹參播種播種設備功能單一使用不便，只能進行單一播種操作，不能實現翻土耕種，不能在播種同時進行施肥的問題，本實用新型使用方便，便于操作，穩定性好，可靠性高。

為了實現上述目的，本實用新型是通過如下的技術方案來實現：一種多功能丹參播種設備，包括播種器、主機外殼和旋耕刀，所述主機外殼的左右兩端均設置有支撐滾輪，且主機外殼的前表面中間位置處設置有開溝器固定支架，所述開溝器固定支架的下方設置有開溝轉輪，所述主機外殼的前表面靠近開溝器固定支架的兩側均設置有播種器固定支架，所述播種器安裝在播種器固定支架上，所述主機外殼的前方靠近開溝器固定支架的右端設置有傳動轉軸，所述主機外殼的上方兩端均設置有肥料投放箱，且主機外殼的上方中間位置處設置有種子安放箱，所述種子安放箱的下方靠近播種器固定支架的上方設置有種子下漏口，所述種子下漏口與播種器的連接處設置有種子下漏管道，所述主機外殼上靠近種子安放箱的后方設置有固定連接頭，且主機外殼的后方中間位置處設置有齒輪箱，所述主機外殼的內部靠近齒輪箱的兩端均設置有旋耕刀轉軸，所述旋耕刀安裝在旋耕刀轉軸上。

進一步地，所述旋耕刀轉軸共設置有兩個，且兩個旋耕刀轉軸分別安裝在齒輪箱的兩端。

進一步地，所述旋耕刀至少設置有十個，且十個旋耕刀分別安裝在兩個旋耕刀轉軸上。

進一步地，所述肥料投放箱共設置有兩個，且兩個肥料投放箱分別安裝在主機外殼的上方兩端。

進一步地，所述開溝轉輪與傳動轉軸通過鏈條傳動連接。

進一步地，所述播種器與主機外殼通過播種器固定支架固定連接。

本實用新型的有益效果：肥料投放箱便于在播種的同時進行施肥，避免丹參播種同時不能進施肥的問題，實現播種設備功能的多樣化；開溝器固定支架便于調節開溝轉輪的高度，進而便于調節開溝深度，進而實現播種同時進行開溝，解決丹參播種設備功能單一的問題；旋耕刀便于在播種前便于對田地進行耕作，避免土壤土質較硬難以播種的問題；固定連接頭便于外置拖拉機固定安裝，使得播種操作更加方便，節約了人力資源，避免了人力資源的浪費；播種器固定支架便于調節播種器的高度，便于將種子播種的不同深度的土壤中，進而適應不同的播種環境。

附圖說明

通過閱讀參照以下附圖對非限制性實施例所作的詳細描述，本實用新型的其它特征、目的和優點將會變得更明顯：

圖1為本實用新型一種多功能丹參播種設備的結構示意圖；

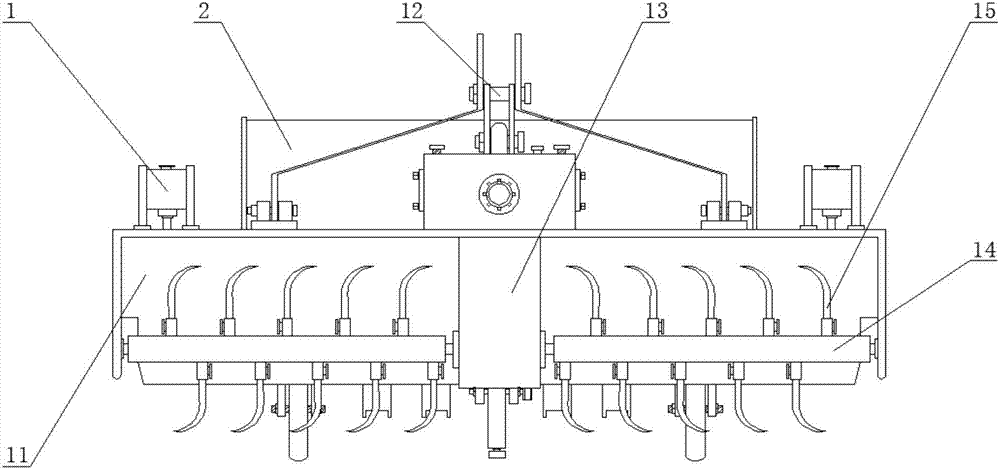

圖2為本實用新型一種多功能丹參播種設備的后視圖；

圖中：1-肥料投放箱、2-種子安放箱、3-種子下漏口、4-開溝器固定支架、5-種子下漏管道、6-傳動轉軸、7-播種器、8-開溝轉輪、9-播種器固定支架、10-支撐滾輪、11-主機外殼、12-固定連接頭、13-齒輪箱、14-旋耕刀轉軸、15-旋耕刀。

具體實施方式

為使本實用新型實現的技術手段、創作特征、達成目的與功效易于明白了解，下面結合具體實施方式，進一步闡述本實用新型。

請參閱圖1和圖2，本實用新型提供一種技術方案：一種多功能丹參播種設備，包括播種器7、主機外殼11和旋耕刀15，主機外殼11的左右兩端均設置有支撐滾輪10，且主機外殼11的前表面中間位置處設置有開溝器固定支架4，開溝器固定支架4的下方設置有開溝轉輪8，主機外殼11的前表面靠近開溝器固定支架4的兩側均設置有播種器固定支架9，播種器7安裝在播種器固定支架9上，主機外殼11的前方靠近開溝器固定支架4的右端設置有傳動轉軸6，主機外殼11的上方兩端均設置有肥料投放箱1，且主機外殼11的上方中間位置處設置有種子安放箱2，種子安放箱2的下方靠近播種器固定支架9的上方設置有種子下漏口3，種子下漏口3與播種器7的連接處設置有種子下漏管道5，主機外殼11上靠近種子安放箱2的后方設置有固定連接頭12，且主機外殼11的后方中間位置處設置有齒輪箱13，主機外殼11的內部靠近齒輪箱13的兩端均設置有旋耕刀轉軸14，旋耕刀15安裝在旋耕刀轉軸14上。

為了便于通過齒輪箱13帶動旋耕刀轉軸14轉動，本實施例中，優選的，旋耕刀轉軸14共設置有兩個，且兩個旋耕刀轉軸14分別安裝在齒輪箱13的兩端；

為了便于在播種的同時進行耕地，本實施例中，優選的，旋耕刀15至少設置有十個，且十個旋耕刀15分別安裝在兩個旋耕刀轉軸14上；

為了便于在播種的同時進行施肥，本實施例中，優選的，肥料投放箱1共設置有兩個，且兩個肥料投放箱1分別安裝在主機外殼11的上方兩端；

為了便于通過開溝轉輪8帶動傳動轉軸6轉動，本實施例中，優選的，開溝轉輪8與傳動轉軸6通過鏈條傳動連接；

為了便于播種器7的固定，本實施例中，優選的，播種器7與主機外殼11通過播種器固定支架9固定連接。

本實用新型中的開溝轉輪8設置有開溝刀，通過外置拖拉機的拉力作用進行旋轉，進而進行開溝操作，實現播種開溝一體的操作。

具體實施方式：在進行使用時，首先工作人員對本實用新型進行檢查，檢查是否存在缺陷，如果存在缺陷的話就無法進行使用了，此時需要通知維修人員進行維修，如果不存在問題的話就可以進行使用，將丹參種子放置在種子安放箱2中，同時將所需施肥的肥料放置在肥料投放箱1中，然后將固定連接頭12與拖拉機連接，同時將拖拉機傳動轉軸與齒輪箱13連接，通過拖拉機牽引作用下帶動開溝轉輪8轉軸，帶動傳動轉軸6轉動，進行帶動種子下漏口3內部的下漏器，使得種子從種子下漏口3進入到種子下漏管道5中，從而進入到播種器7中，進行播種，同時可打開肥料投放箱1肥料同種子一同落入到播種器7中，實現播種同時進行施肥，當需要耕作時，旋耕刀轉軸14帶動旋耕刀15轉動，進而進行耕作。

以上顯示和描述了本實用新型的基本原理和主要特征和本實用新型的優點,對于本領域技術人員而言，顯然本實用新型不限于上述示范性實施例的細節，而且在不背離本實用新型的精神或基本特征的情況下，能夠以其他的具體形式實現本實用新型。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本實用新型的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本實用新型內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。

此外，應當理解，雖然本說明書按照實施方式加以描述，但并非每個實施方式僅包含一個獨立的技術方案，說明書的這種敘述方式僅僅是為清楚起見，本領域技術人員應當將說明書作為一個整體，各實施例中的技術方案也可以經適當組合，形成本領域技術人員可以理解的其他實施方式。
