本發明涉及滅蚊器技術領域，特別是一種蚊蟲誘殺裝置。

背景技術：

蚊蟲不只是影響了我們的睡眠，使我們感到皮膚瘙癢；更重要的是，它們能夠給我們的健康帶來隱患。我國每年蚊蟲傳染瘧疾、乙型腦炎以及其他疾病的情況時有發生。校園作為人員密集的公共場所，滅蚊工作十分重要；雖然采用藥劑噴霧方法滅蚊可以取得一定的效果，但是在校園中進行滅蚊工資往往需要在假期時候進行，以減少對學生及老師的影響。這樣對滅蚊的工作將得不到預期的效果。

中國專利：cn90107650.3蚊蟲誘殺器公開了利用二氧化碳及模擬人體皮膚吸引蚊蟲，蚊蟲叮咬模擬人體皮膚內含有殺蟲劑成分的溶液后被毒殺，由此完成蚊蟲的引誘及滅殺工作。

中國專利：cn101946755b一種引誘觸殺滅蚊器公開了方案為：包括一表面涂有殺蟲劑的透氣布袋和二氧化碳儲氣罐，所述布袋上有一個二氧化碳充氣口，所述二氧化碳儲氣罐與所述布袋的二氧化碳充氣口之間由充氣管道連通連接。但是二氧化碳通常只能吸引蚊蟲的到來，但是蚊蟲在叮咬的時候會根據溫度判斷人或動物的所在；上述兩個專利公開只有二氧化碳作為吸引，而殺蟲藥劑屬于冰冷無生命物體，無法很好起到吸引其叮咬的效果；因此整體上蚊蟲誘殺的效果較差。

技術實現要素：

本發明的發明目的是，針對上述問題，提供一種蚊蟲誘殺裝置，通過模擬生命體具有的呼吸，即排出二氧化碳吸引蚊蟲靠近，再利用模擬人體皮膚，并在該皮膚內設置殺蟲劑成分，當蚊蟲靠近并進行吸食后，對其實現滅殺。本發明結構合理，通過模擬人體實現對蚊蟲的誘殺，減少了噴灑殺蟲劑對環境及人體的危害，適合于學校等大型公共場所使用。

為達到上述目的，本發明所采用的技術方案是：一種蚊蟲誘殺裝置，包括呈矩形結構的箱體及設置在箱體底部的底座，所述箱體內通過隔板將其內腔隔為上下設置的上腔室和下腔室，所述上腔室的兩對稱且面積較大的側壁上均勻設置多個長條形通孔，通孔長度方向呈水平設置；所述上腔室內設有豎直設置的兩排噴氣管，每排噴氣管分別對應一所述上腔室的面積較大的側壁，噴氣管間隔間距為15cm；所述噴氣管上沿其軸向均勻設有多個噴氣孔，噴氣孔正對所述通孔；所述噴氣管通過導管連接安裝在下腔室內的二氧化碳儲氣罐；所述上腔室中間設有殺蟲板，所述殺蟲板板面相對所述通孔所在箱體的側壁平行將上腔室分隔為對稱的兩部分；所述殺蟲板包括位于殺蟲板外側的兩對稱設置的模擬層和位于兩模擬層之間的控溫層，模擬層由外至內依次為pvc材質塑料薄膜、框架和鋁膜，所述框架為矩形的篩網結構且篩網的篩孔均連通，所述薄膜和鋁膜分別貼合在框架的端面上，且pvc材質塑料薄膜、框架和鋁膜之間形成密封空間；所述密封空間內充滿含有殺蟲藥劑且ph值為6的溶液；所述控溫層由所述模擬層的鋁膜間隔而成的密封空間，鋁膜間隔距離為3-6mm，所述控溫層中充滿導熱劑；所述薄膜和鋁膜之間的間距為4-8mm；

所述隔板為v型設置，其底部連通下腔室，并與位于下腔室內的收集箱對應；

所述箱體頂部設有與箱體頂部平行的太陽能集熱管，太陽能集熱管連通位于下腔室中的蓄熱罐；所述太陽能集熱管的進水口通過第一電磁閥連接蓄熱罐出水口，太陽能集熱管的出水口通過第一水泵連接蓄熱罐進水口；所述蓄熱罐的出水口通過第二電磁閥連通殺蟲板控溫層底部，蓄熱罐的進水口通過第二水泵連接殺蟲板控溫層頂部；所述箱體下腔室內還設有控制器，所述控制器連接位于殺蟲板控溫層中部的溫度傳感器，第一電磁閥、第二電磁閥和儲氣罐均連接控制器。

本方案中，通過設置連接二氧化碳儲氣罐的噴嘴噴射定時噴射二氧化碳從而達到吸引附件蚊蟲注意的目的。到蚊蟲活動頻繁時候，控溫層中電熱絲開始加熱，控制器實現對溫度控制，可以將溫度保持在25-30攝氏度之間。蚊蟲由二氧化碳吸引過來后，感受到模擬層散發的熱量，可誤將其認作生命體的皮膚，從而駐留吸食。同時，二氧化碳儲氣罐可以采用生物發酵生產二氧化碳，具體是通過酵母菌無氧發酵生產二氧化碳；也可以采用直接的壓縮二氧化碳。在箱體頂部還有太陽能發電裝置，這樣整個方案中的能源均來自誤排放的綠色能源，方案中只需要定時更換發酵罐中的生物原料即可，整個方案綠色環保。

優選的，所述pvc材質塑料薄膜為0.05-0.1mm的透明塑料薄膜，所述鋁膜為0.1-0.2mm厚度的鍍鋁膜。所述鍍鋁膜為0.1-0.2mm厚度。這里pvc材質塑料薄膜設置這樣的厚度，一是方便蚊蟲叮咬，二是保證其有一定韌度和強度，使其更加耐用。鍍鋁膜具有良好的耐磨性能和耐熱性能，其可以在與控溫層接觸時避免摩擦損壞，或過高溫度對塑料的影響，保證鍍鋁膜不被破壞，從而實現模擬層內溶液的安全。

優選的，所述模擬層的pvc材質塑料薄膜對應通孔處設置黑色涂層，黑色涂層對應通孔投影大小。黑色涂層可以增加對蚊蟲的吸引，主要是為蚊蟲提供一個讓其感覺安全的駐留空間，這樣大大增加本方案對蚊蟲誘殺效果。

優選的，所述pvc材質塑料薄膜替換為黑色塑料薄膜。黑色塑料薄膜主要是為蚊蟲提供一個讓其感覺安全的駐留空間，這樣大大增加本方案對蚊蟲誘殺效果。

優選的，所述噴氣管正對所述通孔中心，且靠近模擬層。這樣可以進一步吸引蚊蟲深入。

優選的，所述框架內設有呈樹冠狀發散的管道，所述管道內充滿導熱劑；所述管道內設有與其形狀對應的第二加熱絲，所述第二加熱絲與連接控制器相連。管道可以模擬活體動物的皮表血管分布，加強對蚊蟲的吸引。

優選的，所述第二加熱絲將對應的導熱劑加熱到30-35攝氏度，所述第二加熱絲將對應的導熱劑加熱到25-30攝氏度。控溫層可以模擬活體動物的皮表溫度，而該管道可以模擬血管狀況及溫度。這里為保證蚊蟲的叮咬效果，管道與pvc材質塑料薄膜距離為2-3mm。

優選的，所述箱體上端設置對應打開上腔室的箱蓋，所述太陽能電板安裝在箱蓋上端面，且控制器位于太陽能電板與箱蓋之間。所述上腔室面積較小的側壁側壁上設有凹槽，所述凹槽相對底座垂直，凹槽的上端與該側壁上端平齊，其下端位于該側壁中間；所述殺蟲板上對應該側壁一端設有對應該凹槽的長條形凸起。這樣殺蟲板可以直接插入并安裝在上腔室內，方便維護安裝。

優選的，所述通孔為外大內小的v型結構，通孔的寬度為8-10cm，兩通孔之間間距為10-12cm；兩相鄰噴氣管之間間距為10-15cm。

由于采用上述技術方案，本發明具有以下有益效果：

1.本發明通過模擬層和控溫層實現對人體的模擬，其中真空集熱管用于白天收集熱量，該熱量作為晚間控溫層的熱源。通過建造純生物二氧化碳發生裝置，結合噴嘴用于模擬人體呼吸。這樣二氧化碳吸引蚊蟲的到來，通過具有對應人體溫度的模擬層，模擬人體皮膚；通過在模擬層的溶液中添加殺蟲藥劑，用于在蚊蟲吸食后對其毒殺。整個過程，無農藥殘余，能源綠色環保。整個裝置控制智能化，可以有效應對春夏季節校園蚊蟲的狀況。

附圖說明

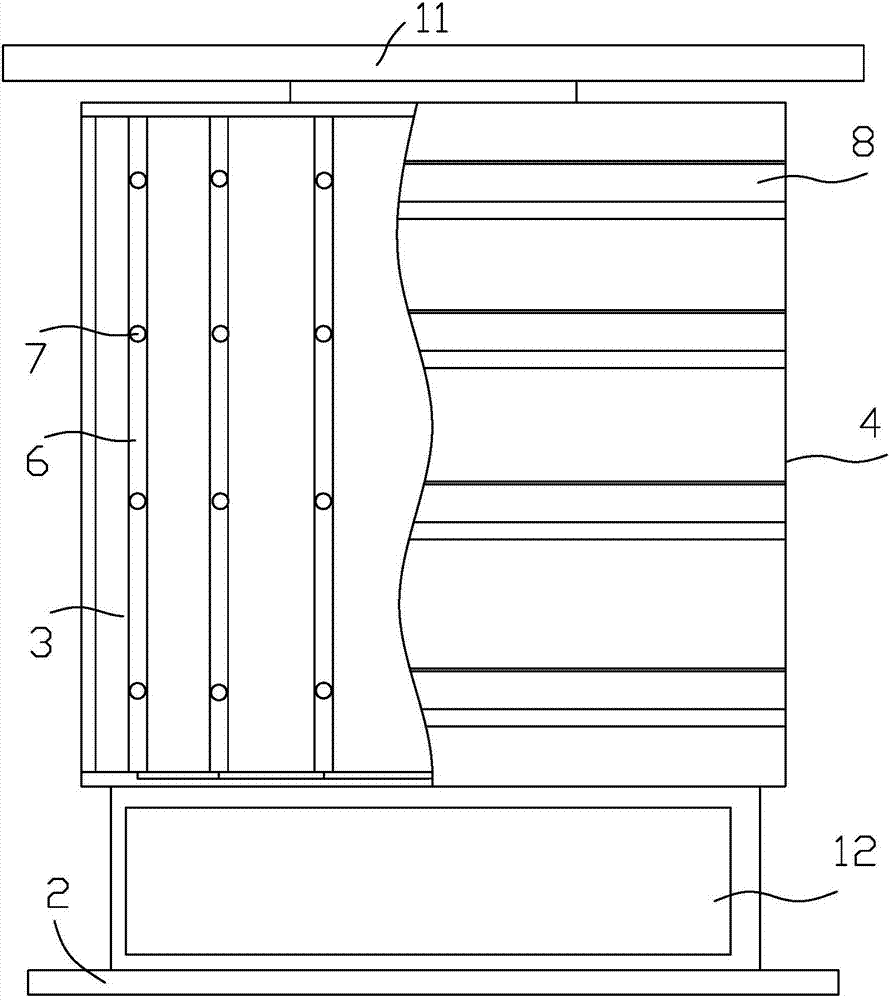

圖1是本發明功能結構示意圖；

圖2是圖1的右視圖。

附圖中，1-箱體、2-底座、3-上腔室、4-下腔室、5-儲氣罐、6-噴氣管、7-噴氣孔、8-通孔、9-模擬層、10-控溫層、11-太陽能集熱管、12-收集箱。

具體實施方式

以下結合附圖對發明的具體實施進一步說明。

如圖1和圖2所示，一種蚊蟲誘殺裝置包括呈矩形結構的箱體1及設置在箱體1底部的底座2，箱體1內通過隔板將其內腔隔為上下設置的上腔室3和下腔室4。上腔室3的兩對稱且面積較大的側壁上均勻設置多個長條形通孔8，通孔8長度方向呈水平設置。上腔室3內設有豎直設置的兩排噴氣管6，每排噴氣管6分別對應一上腔室3的面積較大的側壁，噴氣管6間隔間距為15cm。噴氣管6上沿其軸向均勻設有多個噴氣孔7，噴氣孔7正對通孔8。噴氣管6通過導管連接安裝在下腔室4內的二氧化碳儲氣罐5。

上腔室3中間設有殺蟲板，殺蟲板板面相對通孔8所在箱體1的側壁平行將上腔室3分隔為對稱的兩部分。殺蟲板包括位于殺蟲板外側的兩對稱設置的模擬層9和位于兩模擬層9之間的控溫層10，模擬層9由外至內依次為pvc材質塑料薄膜、框架和鋁膜。框架為矩形的篩網結構且篩網的篩孔均連通，薄膜和鋁膜分別貼合在框架的端面上，且pvc材質塑料薄膜、框架和鋁膜之間形成密封空間。密封空間內充滿含有殺蟲藥劑且ph值為6的溶液；控溫層10由模擬層9的鋁膜間隔而成的密封空間，鋁膜間隔距離為4mm，控溫層10中充滿導熱劑。薄膜和鋁膜之間的間距為5mm。

隔板為v型設置，其底部連通下腔室4，并與位于下腔室4內的收集箱12對應。

箱體1頂部設有與箱體1頂部平行的太陽能集熱管11，太陽能集熱管11連通位于下腔室4中的蓄熱罐。所述太陽能集熱管11的進水口通過第一電磁閥連接蓄熱罐出水口，太陽能集熱管11的出水口通過第一水泵連接蓄熱罐進水口。蓄熱罐的出水口通過第二電磁閥連通殺蟲板控溫層10底部，蓄熱罐的進水口通過第二水泵連接殺蟲板控溫層10頂部。箱體1下腔室4內還設有控制器，控制器連接位于殺蟲板控溫層10中部的溫度傳感器，第一電磁閥、第二電磁閥和儲氣罐5均連接控制器。這里形成兩個循環，即加熱循環：太陽能集熱管11-第一電磁閥-蓄熱罐-第一水泵-太陽能集熱管11，即調溫循環：殺蟲板控溫層10-第二電磁閥-蓄熱罐-第二水泵-殺蟲板控溫層10。這里，白天時候太陽能集熱管11吸收熱量并存儲在蓄熱罐中，晚上工作時候，加熱循環關閉，調溫循環循環開啟，控制器通過溫度傳感器、第二電磁閥和第二水泵實現對殺蟲板控溫層10溫度調節，并使其溫度保持在30℃，其溫度誤差可以在±5℃。

這里，通孔8為外大內小的v型結構，通孔8的寬度為9cm，兩通孔8之間間距為11cm。兩相鄰噴氣管6之間間距為13cm。

pvc材質塑料薄膜為0.061mm的透明塑料薄膜，鋁膜為0.1mm厚度的鍍鋁膜。鍍鋁膜為0.1mm厚度。這里pvc材質塑料薄膜設置這樣的厚度，一是方便蚊蟲叮咬，二是保證其有一定韌度和強度，使其更加耐用。鍍鋁膜具有良好的耐磨性能和耐熱性能，其可以在與控溫層10接觸時避免摩擦損壞，或過高溫度對塑料的影響，保證鍍鋁膜不被破壞，從而實現模擬層9內溶液的安全。

框架內設有呈樹冠狀發散的管道，管道內充滿導熱劑。管道內設有與其形狀對應的加熱絲，加熱絲與連接控制器相連。管道可以模擬活體動物的皮表血管分布，加強對蚊蟲的吸引。這里為保證蚊蟲的叮咬效果，管道與pvc材質塑料薄膜距離為2mm。

為進一步吸引蚊蟲，模擬層9的pvc材質塑料薄膜對應通孔8處設置黑色涂層，黑色涂層對應通孔8投影大小。黑色涂層可以增加對蚊蟲的吸引，主要是為蚊蟲提供一個讓其感覺安全的駐留空間，這樣大大增加本方案對蚊蟲誘殺效果。

作為對上述方案的替代，pvc材質塑料薄膜替換為黑色塑料薄膜。黑色塑料薄膜主要是為蚊蟲提供一個讓其感覺安全的駐留空間，這樣大大增加本方案對蚊蟲誘殺效果。

為了方便裝置的日常檢修維護，箱體1上端設置對應打開上腔室3的箱蓋，太陽能電板11安裝在箱蓋上端面，且控制器位于太陽能電板11與箱蓋之間。上腔室3面積較小的側壁側壁上設有凹槽，凹槽相對底座2垂直，凹槽的上端與該側壁上端平齊，其下端位于該側壁中間；殺蟲板上對應該側壁一端設有對應該凹槽的長條形凸起。這樣殺蟲板可以直接插入并安裝在上腔室3內，方便維護安裝。

本方案中，通過設置連接二氧化碳儲氣罐5的噴嘴噴射定時噴射二氧化碳從而達到吸引附件蚊蟲注意的目的。到蚊蟲活動頻繁時候，控溫層10中電熱絲開始加熱，控制器實現對溫度控制，可以將溫度保持在25-30攝氏度之間。蚊蟲由二氧化碳吸引過來后，感受到模擬層9散發的熱量，可誤將其認作生命體的皮膚，從而駐留吸食。同時，二氧化碳儲氣罐5可以采用生物發酵生產二氧化碳，具體是通過酵母菌無氧發酵生產二氧化碳；也可以采用直接的壓縮二氧化碳。在箱體1頂部還有太陽能發電裝置，這樣整個方案中的能源均來自誤排放的綠色能源，方案中只需要定時更換發酵罐中的生物原料即可，整個方案綠色環保。

上述說明是針對本發明較佳可行實施例的詳細說明，但實施例并非用以限定本發明的專利申請范圍，凡本發明所提示的技術精神下所完成的同等變化或修飾變更，均應屬于本發明所涵蓋專利范圍。
