本發明涉及釣具技術領域，特別是一種新型魚鉤。

背景技術：

釣魚是一種遠離空氣混濁的城市，回歸大自然的野外活動。釣魚時，人的眼、腦、心專注在浮標的動靜，一切雜念近拋腦后，而浮標被魚兒牽動時，心中暗喜，揭竿而起，面對空中搖擺的魚兒，垂釣者的身心得到最大的放松。但是，釣魚最讓人苦惱的是魚上鉤了，卻在收線的時候，魚脫鉤逃走了。尤其在遇到大魚的時候，魚鉤特別容易出現脫鉤的情況，讓垂釣者空歡喜一場。現有技術中的魚鉤，大多數結構單一，容易出現脫鉤的現象。因此，特別需要一種能有效避免魚上鉤后出現脫鉤情況的新型魚鉤。

技術實現要素：

本發明的發明目的是，針對上述問題，提供一種解決魚上鉤后容易脫鉤這一問題的新型魚鉤。

為達到上述目的，本發明所采用的技術方案是：

一種新型魚鉤，包括主鉤體，所述主鉤體呈鉤狀，其具有第一鉤柄、第一鉤尖和鉤背；所述第一鉤尖的底部通過所述鉤背連接所述第一鉤柄的底部；所述第一鉤柄的頂部可拆卸連接有橡膠繩；所述橡膠繩的另一端設置有用于連接魚線的第一連接耳；

還包括支桿和副鉤體；所述支桿固定安裝在所述第一鉤柄上，其位于所述鉤背的正上方；所述支桿連接所述第一鉤柄的一端上表面設置有定滑輪；所述支桿另一端開設有貫穿其上表面和下表面的凹槽；所述支桿的上表面還設置有固定環，所述固定環位于所述定滑輪和所述凹槽之間；所述固定環環口的朝向與定滑輪軸線的朝向平行設置，且與所述支桿垂直設置；所述固定環交叉套設有活動環；所述活動環上連接有繩子；所述繩子跨過所述定滑輪后與所述第一連接耳可拆卸連接；

所述副鉤體包括第二鉤柄和第二鉤尖；所述第二鉤柄穿設所述凹槽，并通過翻轉軸連接在所述凹槽處；所述翻轉軸的朝向與所述固定環環口的朝向平行設置，所述第二鉤柄可繞所述翻轉軸上下翻轉；所述第二鉤柄還通過彈簧連接所述第一鉤柄；所述第二鉤尖垂直設置在所述第二鉤柄的底部，其尖刃部朝向所述第一鉤柄；

當所述副鉤體處于閉合狀態時，所述第二鉤尖接觸所述第一鉤尖，所述副鉤體和所述主鉤體形成封閉結構，此時，所述彈簧處于自然狀態；當所述副鉤體處于打開狀態時，所述第二鉤柄的上端穿設所述活動環，所述第二鉤尖遠離所述第一鉤尖，此時，所述彈簧處于拉伸狀態。

優選地，所述第一鉤柄的頂端設置有用于連接所述橡膠繩的第二連接耳。所述第二連接耳便于其與所述橡膠繩可拆卸連接。

優選地，所述第一鉤尖上設置有倒刺。所述倒刺能夠在魚上鉤后，將魚嘴上被所述第一鉤尖刺穿的部位卡住，在一定程度上避免出現魚脫鉤的情況。

優選地，所述支桿安裝在所述第一鉤柄的上端，且與所述第一鉤柄垂直設置。這樣使所述支桿盡量遠離所述第一鉤尖，其目的是避免所述第一鉤尖與所述支桿的距離太近，并因此影響魚類不能正常吃到第一鉤尖上的魚餌。

優選地，所述支桿的上表面為平面結構。這樣設計方便安裝所述定滑輪以及所述固定環。

優選地，所述活動環與所述固定環連接處設置有兩凸塊，所述固定環放置在兩凸塊之間；兩凸塊平行設置，且兩凸塊之間的距離比所述固定環的寬度大0.6mm～0.8mm。兩凸塊起到限位的作用，避免在繩子拉動所述活動環的時候，所述活動環發生旋轉導致其與所述繩子連接的一端向下移動。所述固定環與所述凸塊之間應保持一定的間隙，以便于所述固定環與所述活動環之間的活動連接。

優選地，所述活動環遠離所述凸塊的相對一端開設有供所述繩子穿過的通孔。所述通孔便于繩子與所述活動環的可拆卸連接。

優選地，所述彈簧處于自然形態時，所述彈簧與所述支桿的距離為所述第一鉤柄長度的1/3～1/2。這樣，有利于翻轉所述第一鉤柄時，增加彈簧的伸展距離，從而增加彈簧的彈力；當所述第二鉤柄脫離所述活動環時，其在彈簧的作用下能夠快速復位；同時避免其與所述第一鉤尖的距離太近。

由于采用上述技術方案，本發明具有以下有益效果：

1.本發明設置有副鉤體；魚鉤入水前，將副鉤體打開，此時第二鉤柄上端穿設活動環，彈簧處于拉伸狀態；當魚上鉤后，魚會拼命掙脫，再加上收線時魚竿通過魚線施加給第一連接耳的拉力作用，一方面，橡皮繩會被拉長；另一方面，繩子將活動環的上端拉下，使活動環脫離第二鉤柄；副鉤體在彈簧的作用下閉合，與主鉤體形成封閉結構，有效地減少魚脫鉤逃走的幾率。

2.本發明的第一鉤柄和魚線之間設置有橡膠繩，橡膠繩具有緩沖作用，防止魚線的拉力過大，從而導致魚被鉤住的部位被扯破，魚脫鉤逃走，進一步增強了魚鉤的防脫鉤效果。

附圖說明

圖1是本發明在副鉤體處于閉合狀態時的結構示意圖；

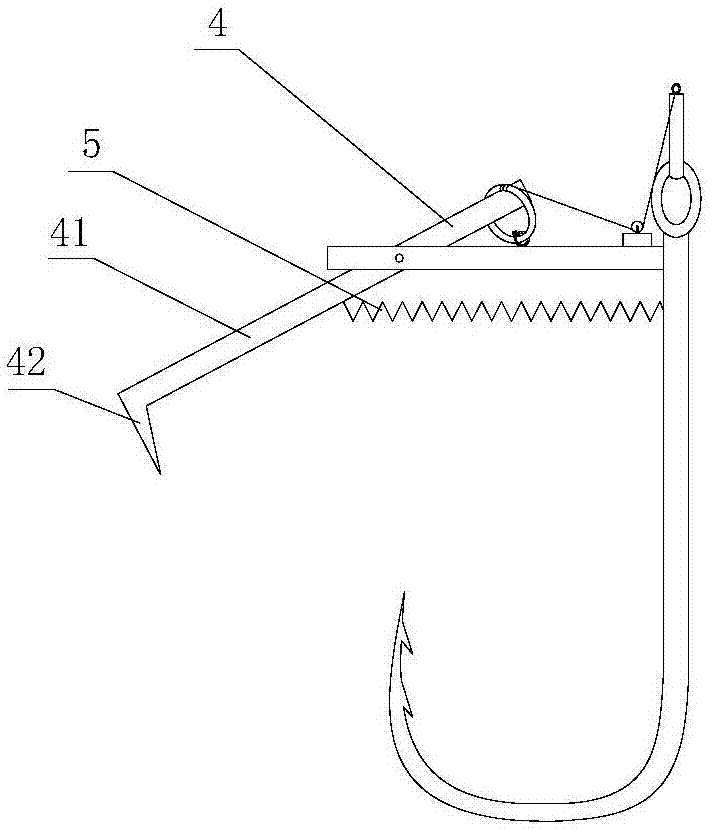

圖2是本發明在副鉤體處于打開狀態時的結構示意圖；

圖3是本發明的活動環的結構示意圖；

圖4是本發明的支桿和第二鉤柄的連接示意圖；

圖中主要元件符號說明如下：

附圖中，1-主鉤體、11-第一鉤柄、12-鉤背、13-第一鉤尖、14-第二連接耳、15-倒刺、2-橡膠繩、21-第一連接耳、3-支桿、31-定滑輪、32-凹槽、33-固定環、34-活動環、341-凸塊、342-通孔、35-繩子、36-翻轉軸、4-副鉤體、41-第二鉤柄、42-第二鉤尖、5-彈簧。

具體實施方式

以下結合附圖對發明的具體實施進一步說明。

如圖1、2所示，一種新型魚鉤，包括主鉤體1、支桿3和副鉤體4。主鉤體1呈鉤狀，其具有第一鉤柄11、第一鉤尖13和鉤背12，第一鉤尖13上設置有倒刺15，以通過倒刺15卡住魚嘴上被第一鉤尖13刺穿的部位，防止出現魚脫鉤的情況。第一鉤尖13的底部通過鉤背12連接第一鉤柄11的底部，第一鉤柄11的頂部可拆卸連接有橡膠繩2。優選地，第一鉤柄11的頂端設置有用于連接橡膠繩2的第二連接耳14，便于第一鉤柄11與橡膠繩2可拆卸連接。橡膠繩2的另一端設置有用于連接魚線的第一連接耳21。橡膠繩2具有緩沖作用，防止魚線的拉力過大，從而導致魚被鉤住的部位被扯破，魚脫鉤逃走。

支桿3固定安裝在第一鉤柄11上，且其位于鉤背12的正上方，優選地，支桿3安裝在第一鉤柄11的上端，且與第一鉤柄11垂直設置。這樣使支桿3盡量遠離第一鉤尖13，避免第一鉤尖13與支桿3的距離太近，并因此影響魚類不能正常吃到第一鉤尖13上的魚餌。支桿3連接第一鉤柄11的一端上表面設置有定滑輪31，且支桿3的上表面為平面結構。這樣設計方便安裝定滑輪31以及固定環33。

如圖3、4所示，支桿3另一端開設有貫穿其上表面和下表面的凹槽32，優選地，凹槽32在支桿3的端部開設，并沿支桿3的長度方向設置。支桿3的上表面還設置有固定環33，固定環33位于定滑輪31和凹槽32之間。固定環33環口的朝向與定滑輪31軸線的朝向平行設置，且與支桿3垂直設置。優選地，固定環33、定滑輪31、第二鉤柄41在支桿3上表面的投影中心位于同一直線，便于繩子35拉動活動環34。固定環33交叉套設有活動環34，活動環34與固定環33連接處設置有兩凸塊341，固定環33放置在兩凸塊341之間，兩凸塊341平行設置，且兩凸塊341之間的距離比固定環33的寬度大0.6mm～0.8mm。兩凸塊341起到限位的作用，避免在繩子35拉動活動環34的時候，活動環34發生旋轉導致其與繩子35連接的一端向下移動。固定環33與凸塊341之間應保持一定的間隙，以便于固定環33與活動環34之間的活動連接。

活動環34上連接有繩子35，優選地，活動環34遠離凸塊341的相對一端開設有供繩子35穿過的通孔342，通孔342便于繩子35與活動環34的可拆卸連接。繩子35跨過定滑輪31與第一連接耳21可拆卸連接。

副鉤體4包括第二鉤柄41和第二鉤尖42，第二鉤柄41穿設凹槽32，并通過翻轉軸36連接在凹槽32處。翻轉軸36的朝向與固定環33環口的朝向平行設置，第二鉤柄41可繞翻轉軸36上下翻轉。第二鉤柄41還通過彈簧5連接第一鉤柄11。第二鉤尖42垂直設置在第二鉤柄41的底部，其尖刃部朝向第一鉤柄41。

當副鉤體4處于閉合狀態時，第二鉤尖42接觸第一鉤尖13，副鉤體4和主鉤體1形成封閉結構，此時，彈簧5處于自然狀態；當副鉤體4處于打開狀態時，第二鉤柄41的上端穿設活動環34，第二鉤尖42遠離第一鉤尖13，此時，彈簧5處于拉伸狀態。

彈簧5處于自然形態時，彈簧5與支桿3的距離為第一鉤柄11長度的1/3～1/2。這樣，有利于翻轉第一鉤柄11時，增加彈簧5的伸展距離，從而增加彈簧5的彈力；當第二鉤柄41脫離活動環34時，其在彈簧5的作用下能夠快速復位；同時避免其與第一鉤尖13的距離太近。

使用本發明時，首先翻轉第二鉤柄41，并將第二鉤柄41的上端穿設活動環34，如有必要，調整繩子35的長度，使第二鉤柄41固定在合適的位置，這樣使副鉤體4處于打開狀態；然后，將魚餌掛到主鉤體1上；最后，將魚鉤放入水中。當魚上鉤后，魚會拼命掙脫，再加上收線時魚竿通過魚線施加給第一連接耳21的拉力作用，一方面，橡皮繩2會被拉長；另一方面，繩子35將活動環34的上端拉下，使活動環34脫離第二鉤柄41，副鉤體4在彈簧5的作用下閉合，與主鉤體1形成封閉結構，有效地減少魚脫鉤逃走的幾率。

上述說明是針對本發明較佳可行實施例的詳細說明，但實施例并非用以限定本發明的專利申請范圍，凡本發明所提示的技術精神下所完成的同等變化或修飾變更，均應屬于本發明所涵蓋專利范圍。
