本發明屬于農用機械技術領域，具體涉及一種除草機，特別適合對水田的秧苗除草。

背景技術：

除草機分為旱地除草和水田除草，現有的水田除草機在對秧苗除草時，通常只能進行單行或雙行除草，除草效率低；除草機無法調整高度，僅能對一定行距的秧苗進行除草，適應性差；且結構復雜，制造成本高，裝拆不方便。

技術實現要素：

本發明旨在提供一種結構簡單、制造成本低、裝拆方便的除草機，通過調整能對不同行距的農作物進行除草，并且能同時清除三行雜草，除草效率高。

為此，本發明所采用的技術方案為：一種桿架式三行高效除草機，包括桿架式機架，以及安裝在桿架式機架上的牽引輪、除草輪、阻力穩定輪、發動機、傳動軸變速箱總成和操作手把，兩個除草輪左右間隔設置，所述桿架式機架上配備有與除草輪一一對應的除草輪安裝架,所述除草輪安裝在除草輪安裝架的下端，除草輪安裝架的上端通過滑塊座安裝在橫桿上，滑塊座能在橫桿左右滑動以調整兩個除草輪的間距并通過螺釘鎖緊在橫桿上；

每個除草輪對應設置有一個除草輪傳動鏈輪和一個主傳動鏈輪，牽引輪設置在兩個除草輪前方的中部，阻力穩定輪設置在兩個除草輪后方的中部，牽引輪、除草輪、阻力穩定輪的外圓周上均設置有除草刀片，所述牽引輪和輸出鏈輪套裝在傳動軸變速箱總成的輸出軸上，中間鏈輪和兩個主傳動鏈輪套裝在桿架式機架的橫向軸上，橫向軸通過軸承安裝在桿架式機架上，且中間鏈輪位于兩個主傳動鏈輪之間；

所述發動機通過傳動軸變速箱總成的輸出軸同時帶動牽引輪和輸出鏈輪轉動，輸出鏈輪通過主傳動鏈條帶動中間鏈輪、橫向軸和主傳動鏈輪一起轉動，所述主傳動鏈輪通過除草鏈條帶動各自對應的除草輪傳動鏈輪和除草輪一起轉動。

該除草機能同時完成三行除草，兩個除草輪完成左右兩行的除草，牽引輪及后部的阻力穩定輪共同完成中間一行的除草；牽引輪兼具牽引及除草的作用，后部的阻力穩定輪兼具阻力穩定及除草的作用，阻力穩定輪依靠除草機的行走自行運轉，其結構與除草輪大致相同。除草過程中，農作物正好從除草輪與阻力穩定輪之間的空間穿過，不會損壞農作物，并可根據農作物間距調整兩個除草輪的間距，只需要更換除草鏈條即可。

作為上述方案的優選，所述除草輪和阻力穩定輪的直徑相當，除草輪、阻力穩定輪的直徑小于牽引輪的直徑，更有利于確保整體的平衡及穩定；除草輪、阻力穩定輪的除草刀片為斜刀片，除草刀片通過局部切入，使除草更輕松省力。

最好是，所述橫桿為矩形，滑塊座由一根水平矩形筒和兩根左右間隔設置的豎直矩形筒焊接而成，滑塊座通過水平矩形筒套裝在橫桿上并結合螺釘鎖緊實現左右調節；所述除草輪安裝架呈“u”形，除草輪安裝架上端分別插入各自對應的豎直矩形筒內并通過螺釘鎖緊實現上下調節。增加上下調節功能，可根據田間作物的高度，來調整除草輪與橫桿的距離，適應性更強。

本發明的有益效果：機架采用桿架式結構，結構簡單、安全可靠、操作簡便、制造容易、成本低廉、裝配及維修拆裝方便；通過調整能對不同行距的農作物進行除草，并且能同時清除三行雜草，除草效率高，具有廣闊的市場前景。

附圖說明

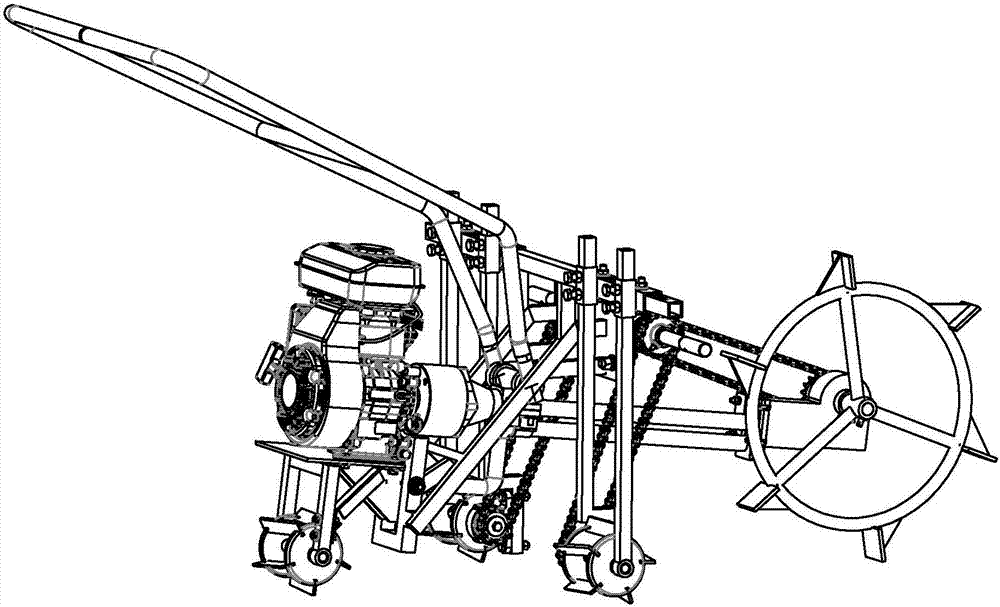

圖1為本發明的立體圖一。

圖2為本發明的立體圖二。

圖3為本發明的前視圖。

具體實施方式

下面通過實施例并結合附圖，對本發明作進一步說明：

結合圖1—圖3所示的桿架式三行高效除草機，主要由桿架式機架1，以及安裝在桿架式機架1上的牽引輪2、除草輪3、阻力穩定輪4、發動機5、傳動軸變速箱總成6和操作手把7組成。

兩個除草輪3左右間隔設置，桿架式機架1上配備有與除草輪3一一對應的除草輪安裝架1b,除草輪3安裝在除草輪安裝架1b的下端，除草輪安裝架1b的上端通過滑塊座1c安裝在橫桿1d上，滑塊座1c能在橫桿1d左右滑動以調整兩個除草輪3的間距并通過螺釘鎖緊在橫桿1d上。

最好是，橫桿1d為矩形，滑塊座1c由一根水平矩形筒和兩根左右間隔設置的豎直矩形筒焊接而成，滑塊座1c通過水平矩形筒套裝在橫桿1d上并結合螺釘鎖緊實現左右調節。除草輪安裝架1b呈“u”形，除草輪安裝架1b上端分別插入各自對應的豎直矩形筒內并通過螺釘鎖緊實現上下調節。

每個除草輪3對應設置有一個除草輪傳動鏈輪9和一個主傳動鏈輪10，牽引輪2設置在兩個除草輪3前方的中部，阻力穩定輪4設置在兩個除草輪3后方的中部。具體設置時，阻力穩定輪4居中設置在兩個除草輪3的后方中部，發動機5、傳動軸變速箱總成6以及阻力穩定輪4在左右中心線上，而牽引輪2稍微偏離左右中心線一點距離。

牽引輪2、除草輪3、阻力穩定輪4的外圓周上均設置有除草刀片，均要用于除草。最好是，除草輪3和阻力穩定輪4的直徑相當，除草輪3、阻力穩定輪4的直徑小于牽引輪2的直徑，除草輪3、阻力穩定輪4的除草刀片為斜刀片，方便除草刀片局部切入后，再由整個除草刀片進行除草。

牽引輪2和輸出鏈輪8套裝在傳動軸變速箱總成6的輸出軸上，中間鏈輪11和兩個主傳動鏈輪10套裝在桿架式機架1的橫向軸1a上，橫向軸1a通過軸承安裝在桿架式機架1上，且中間鏈輪11位于兩個主傳動鏈輪10之間。

發動機5通過傳動軸變速箱總成6的輸出軸同時帶動牽引輪2和輸出鏈輪8轉動，輸出鏈輪8通過主傳動鏈條12帶動中間鏈輪11、橫向軸1a和主傳動鏈輪10一起轉動，主傳動鏈輪10通過除草鏈條13帶動各自對應的除草輪傳動鏈輪9和除草輪3一起轉動。

發動機5優選為汽油發動機，也可以是柴油發動機。操作手把7通過磨盤齒可以實現鉛垂方向180度的調整。

技術特征：

技術總結
本發明公開了一種桿架式三行高效除草機，包括桿架式機架，以及安裝在桿架式機架上的牽引輪、除草輪、阻力穩定輪、發動機、傳動軸變速箱總成和操作手把，發動機通過傳動軸變速箱總成的輸出軸同時帶動牽引輪和輸出鏈輪轉動，輸出鏈輪通過主傳動鏈條帶動中間鏈輪、橫向軸和主傳動鏈輪一起轉動，所述主傳動鏈輪通過除草鏈條帶動各自對應的除草輪傳動鏈輪和除草輪一起轉動機架采用桿架式結構，結構簡單、安全可靠、操作簡便、制造容易、成本低廉、裝配及維修拆裝方便；通過調整能對不同行距的農作物進行除草，并且能同時清除三行雜草，除草效率高，具有廣闊的市場前景。

技術研發人員：莫啟雄;畢選華
受保護的技術使用者：重慶鼎工機電有限公司
技術研發日：2017.03.23
技術公布日：2017.07.21
