本發明屬于農用機械技術領域，具體涉及一種農用秧靶拋射裝置。

背景技術：

插秧，指將秧苗栽插于水田中，或指把水稻秧苗從秧田移植到稻田里。育種的時候水稻比較密集，不利于生長，經過人工移植或機器移植讓水稻有更大的生存空間。雖然現在的插秧機技術已經較為成熟，但是插秧機的使用環境還是較為苛刻的，在我國有許多地區并不滿足插秧機的使用條件，因此還在沿用傳統的人工插秧法。插秧前需要將育苗田中的秧苗拔起扎成秧靶，然后運到水田中進行插栽。插栽前需要進行“打靶”工作，所謂“打靶”就是將秧靶均勻的放置在水田中，以便于人們在插秧時隨時取用。以往“打靶”工作都是人工完成的，水田越大消耗的體力就越多。

有鑒于此，現需要一種更加高效的秧靶拋射裝置來解決上述問題。

技術實現要素：

本發明的目的在于提供一種農用秧靶拋射裝置，以解決上述背景技術中提出的問題。

為實現上述目的，本發明提供如下技術方案：一種農用秧靶拋射裝置，包括底座，所述底座上端設有支撐桿，所述支撐桿頂端設有與拋射臂一端的固定孔相匹配的螺桿，所述拋射臂另一端設有限位槽，所述限位槽下端設有掛鉤，所述底座下端設有電機，所述電機的傳動軸與減速箱的輸入軸固定連接，所述減速箱的輸出軸上設有第一齒輪，所述第一齒輪一端設有第二齒輪，所述底座一側設有與第二齒輪相匹配的固定槽，所述第二齒輪一端設有與拉桿相匹配的第二限位槽。

優選的，所述第二齒輪一端還設有彈簧。

優選的，所述第二齒輪通過鋼絲繩與限位槽固定連接。

優選的，所述底座上端設有蓄電池，所述蓄電池與電機的電源輸入端電性連接。

優選的，所述限位槽上設有漏水孔。

優選的，所述底座一側設有滾輪。

本發明的技術效果和優點：該農用秧靶拋射裝置，通過電機和拋射臂可將秧靶拋射到水田中，不僅省去了人工拋秧的步驟，減輕了農民的負擔。而且拋射距離遠，大大的提高了工作效率。

附圖說明

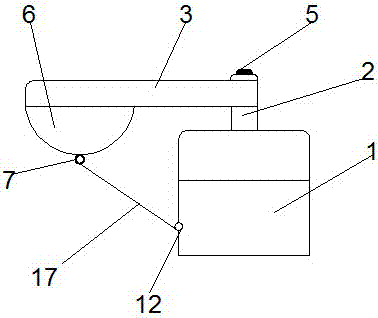

圖1為本發明的結構示意圖；

圖2為本發明的底座結構示意圖；

圖3為本發明的拋射臂結構示意圖；

圖4為本發明的第二限位槽結構示意圖。

圖中：1底座、2支撐桿、3拋射臂、4固定孔、5螺桿、6限位槽、7掛鉤、8電機、9減速箱、10第一齒輪、11第二齒輪、12滾輪、13固定槽、14拉桿、15第二限位槽、16彈簧、17鋼絲繩、18蓄電池。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

本發明提供了如圖1-4所示的一種農用秧靶拋射裝置，包括底座1，所述底座1上端設有支撐桿2，所述支撐桿2頂端設有與拋射臂3一端的固定孔4相匹配的螺桿5，所述拋射臂3另一端設有限位槽6，所述限位槽6下端設有掛鉤7，所述底座1下端設有電機8，所述電機8的傳動軸與減速箱9的輸入軸固定連接，所述減速箱9的輸出軸上設有第一齒輪10，所述第一齒輪10一端設有第二齒輪11，所述底座1一側設有與第二齒輪11相匹配的固定槽13，所述第二齒輪11一端設有與拉桿14相匹配的第二限位槽15。

進一步的，所述第二齒輪11一端還設有彈簧16，使得第二齒輪11可以回歸原位。

進一步的，所述第二齒輪11通過鋼絲繩17與限位槽6固定連接，通過第二齒輪11帶動拋射臂3形變。

進一步的，所述底座1上端設有蓄電池18，所述蓄電池18與電機8的電源輸入端電性連接。

進一步的，所述限位槽6上設有漏水孔，便于排水。

進一步的，所述底座1一側設有滾輪12，減小鋼絲繩17與底座1的摩擦力。

工作原理：工作時將秧靶放入拋射臂3上的限位槽6中，然后啟動電機8，電機8通過減速箱9帶動第二齒輪11轉動，第二齒輪11通過鋼絲繩17將拋射臂3向下拉，使其產生形變。當調節好位置后，通過拉桿14將第二齒輪11拽離第一齒輪10，第二齒輪11與第一齒輪10分離后會在拋射臂3的帶動下旋轉，拋射臂3會將限位槽6中的物體拋出去。

最后應說明的是：以上所述僅為本發明的優選實施例而已，并不用于限制本發明，盡管參照前述實施例對本發明進行了詳細的說明，對于本領域的技術人員來說，其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分技術特征進行等同替換,凡在本發明的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本發明的保護范圍之內。

技術特征：

技術總結
本發明公開了一種農用秧靶拋射裝置，包括底座，所述底座上端設有支撐桿，所述支撐桿頂端設有與拋射臂一端的固定孔相匹配的螺桿，所述拋射臂另一端設有限位槽，所述限位槽下端設有掛鉤，所述底座下端設有電機，所述電機的傳動軸與減速箱的輸入軸固定連接，所述減速箱的輸出軸上設有第一齒輪，所述第一齒輪一端設有第二齒輪，所述底座一側設有與第二齒輪相匹配的固定槽，所述第二齒輪一端設有與拉桿相匹配的第二限位槽。該農用秧靶拋射裝置，通過電機和拋射臂可將秧靶拋射到水田中，不僅省去了人工拋秧的步驟，減輕了農民的負擔。而且拋射距離遠，大大的提高了工作效率。
