本發明涉及噴農藥裝置，一種自動化高效農藥噴灑裝置。

背景技術：

農作物在生長過程中，不可避免的會遭到病蟲害的侵襲，噴灑農藥是防治病蟲害的普遍手段。農作物在生長過程中，受病蟲害的侵襲較多，根據生長周期需要定期噴藥，目前的噴藥方式主要有兩種，一種是人工方式，另一種是機具噴藥。人工方式雖然可以做到對農作物全方位進行噴藥，但是勞動強度大、效率低。機具噴藥目前可采用飛機噴灑和農藥機械噴灑，飛機噴灑要求種植面積大，使用成本較高，故而很難推廣，另外，傳統的農藥機械噴灑都采用從上往下噴灑的方式，當面對不同株高的農作物時往往出現漏噴、噴不到的現象，噴不到的農作物生長就會受到影響。同時，現有的農作物噴灑裝置自動化程度較低，浪費人力、物力，增加勞動量，噴灑效果一般，勞動效率低。

技術實現要素：

本發明所要解決的技術問題是提供一種自動化高效農藥噴灑裝置，其能夠解決上述現在技術中的問題。

本發明是通過以下技術方案來實現的：本發明的一種自動化高效農藥噴灑裝置，包括移動車體以及設置在所述移動車體左側頂部的噴藥箱，所述噴藥箱內設有儲藥腔，所述儲藥腔內轉動配合連接有攪拌機構，所述噴藥箱底部的所述移動車體內設有第一傳動腔，所述第一傳動腔右側的所述移動車體內設有向前側延伸設置的第二傳動腔，所述第二傳動腔前側延伸段的右側所述移動車體內設有頂部貫通所述移動車體頂部端面的導向槽，所述第一傳動腔與所述第二傳動腔之間的所述移動車體壁體內轉動配合連接有向左右兩側延伸設置的第一轉動軸，所述第一轉動軸左側端伸入所述第一傳動腔內且末端固設有第一錐齒輪，所述第一轉動軸右側延伸段伸入所述第一傳動腔內且末端固設有第二錐齒輪，所述第一傳動腔內的所述第一錐齒輪左側頂部嚙合連接有第三錐齒輪，所述第三錐齒輪頂部固設有向上延伸并貫通所述第一傳動腔內頂壁以及所述噴藥箱底部端面的第二轉動軸，所述第二傳動腔內底壁中間位置設有左右延伸設置的第二導向槽，所述第二導向槽內設有左右延伸設置的第一螺紋桿，所述第一螺紋桿上螺紋配合連接有導向塊，所述導向塊頂部末端設有安裝塊，所述安裝塊內固設有第一電機，所述第一電機后側末端配合連接有伸出所述安裝塊后側端面的第四錐齒輪，所述第一電機前側末端配合連接有伸出所述安裝塊前側端面的凸輪，所述凸輪右側相對的所述第二傳動腔右側內壁內設有沉槽，所述沉槽內設有左右延伸設置的推動桿，所述噴藥箱右側的所述移動車體上設有噴藥機構。

作為優選地技術方案，所述攪拌機構由攪拌軸和等距固定安裝在所述攪拌軸外表面的攪拌葉組成。

作為優選地技術方案，所述第二轉動軸頂部延伸段與所述第一傳動腔內頂壁以及所述噴藥箱底部端轉動配合連接，所述第二轉動軸頂部延伸末端與所述攪拌軸底部固定連接。

作為優選地技術方案，所述第一螺紋桿左側末端與第一電機配合連接，所述第二電機外表面設置于所述第二導向槽左側內壁內且固定連接，所述第一螺紋桿右側末端與所述第二導向槽右側內壁轉動配合連接。

作為優選地技術方案，所述推動桿左側延伸末端伸入所述第二傳動腔內且末端固定設有推動板，所述推動桿右側延伸段貫通所述沉槽與所述導向槽之間的所述移動車體壁體且伸入所述導向槽內，所述沉槽內的所述推動桿外表面環繞設有頂壓彈簧。

作為優選地技術方案，所述噴藥機構由設置在所述移動車體右側頂部端面邊緣處的主支架以及底部伸入所述導向槽內且滑動配合連接的滑動支架組成，所述推動桿右側延伸末端與所述滑動支架左側端面固定連接，所述滑動支架頂部末端前后對稱設有導向支板，前后兩側所述導向支板內對稱設有第三導向槽，所述主支架內設有貫通槽，所述貫通槽內設有搖擺噴架，所述搖擺噴架由第一支架、第二支架和噴頭組成，所述第一支架左側端與所述第二支架右側端面傾斜固定連接，且連接處的前后兩側端面均設有與所述貫通槽前后內壁轉動配合連接的第一轉動軸，所述噴頭固定安裝在所述第一支架右側末端，所述第二支架左側延伸末端伸入所述前后兩側所述導向支板之間，所述第二支架左側末端的前后兩側端面分別設有伸入前后所述第三導向槽內的第二轉動軸，所述噴頭前端側設有進藥口。

作為優選地技術方案，所述噴藥箱頂部左側端面上固設有加藥口。

作為優選地技術方案，所述噴藥箱與所述噴藥機構之間的所述移動車體頂部端面固設有壓力泵，所述壓力泵左側端面固設有向左側延伸設置的供藥管，所述供藥管左側延伸末端貫通所述噴藥箱右側底部端面且伸入所述儲藥腔內，所述供藥管內設有電控閥，所述壓力泵頂部設有排藥管，所述排藥管與所述進藥口之間設有可伸縮的供藥伸縮管。

作為優選地技術方案，所述安裝塊頂部端面與所述第二傳動腔內頂壁頂壓滑動配合連接。

本發明的有益效果是：

1.通過第一轉動軸右側延伸段伸入第一傳動腔內且末端固設第二錐齒輪，第一傳動腔內的第一錐齒輪左側頂部嚙合連接第三錐齒輪，第三錐齒輪頂部固設向上延伸并貫通第一傳動腔內頂壁以及噴藥箱底部端面的第二轉動軸，第二傳動腔內底壁中間位置設左右延伸設置的第二導向槽，第二導向槽內設左右延伸設置的第一螺紋桿，第一螺紋桿上螺紋配合連接導向塊，導向塊頂部末端設安裝塊，安裝塊內固設第一電機，第一電機后側末端配合連接伸出安裝塊后側端面的第四錐齒輪，第一電機前側末端配合連接伸出安裝塊前側端面的凸輪，凸輪右側相對的第二傳動腔右側內壁內設沉槽，沉槽內設左右延伸設置的推動桿，從而實現自動控制切換攪拌工作以及自動控制往復噴藥工作，提高工作效率提及噴藥范圍，防止漏噴。

2.推動桿左側延伸末端伸入第二傳動腔內且末端固定設推動板，推動桿右側延伸段貫通沉槽與導向槽之間的移動車體壁體且伸入導向槽內，沉槽內的推動桿外表面環繞設頂壓彈簧，通過設置頂壓彈簧從而實現推動板帶動推動桿的往復移動。

3.通過噴藥箱與噴藥機構之間的移動車體頂部端面固設壓力泵，壓力泵左側端面固設向左側延伸設置的供藥管，供藥管左側延伸末端貫通噴藥箱右側底部端面且伸入儲藥腔內，供藥管內設電控閥，壓力泵頂部設排藥管，排藥管與進藥口之間設可伸縮的供藥伸縮管，從而實現自動控制噴藥工作，減輕操作人員勞動量，提高工作效率。

4.本發明結構簡單，能滿足不同株高的農作物均勻噴灑工作，防止出現漏噴、噴不到的現象，從而導致農作物生長受到影響，同時，本裝置提高了自動控制率，減輕工作勞動量，提高了噴灑效果且能實現自動攪拌工作，提高農作物的受藥的均勻性。

附圖說明

為了易于說明，本發明由下述的具體實施例及附圖作以詳細描述。

圖1為本發明的一種自動化高效農藥噴灑裝置外部整體結構示意圖；

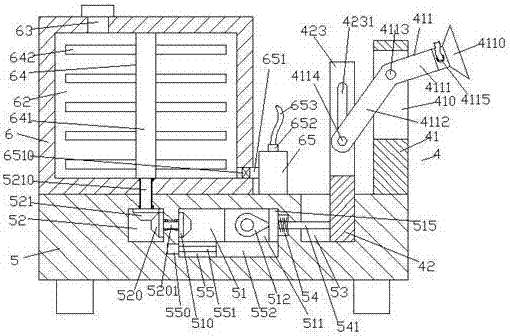

圖2為本發明的一種自動化高效農藥噴灑裝置內部整體結構示意圖；

圖3為本發明的移動車體內部俯視圖；

圖4為本發明的滑動支架位于導向槽內的最左側位置時的結構示意圖；

圖5為本發明搖擺噴架的結構示意圖。

具體實施方式

如圖1-圖5所示，本發明的一種自動化高效農藥噴灑裝置，包括移動車體5以及設置在所述移動車體5左側頂部的噴藥箱6，所述噴藥箱6內設有儲藥腔62，所述儲藥腔62內轉動配合連接有攪拌機構64，所述噴藥箱6底部的所述移動車體5內設有第一傳動腔52，所述第一傳動腔52右側的所述移動車體5內設有向前側延伸設置的第二傳動腔51，所述第二傳動腔51前側延伸段的右側所述移動車體5內設有頂部貫通所述移動車體5頂部端面的導向槽53，所述第一傳動腔52與所述第二傳動腔51之間的所述移動車體5壁體內轉動配合連接有向左右兩側延伸設置的第一轉動軸5201，所述第一轉動軸5201左側端伸入所述第一傳動腔52內且末端固設有第一錐齒輪520，所述第一轉動軸5201右側延伸段伸入所述第一傳動腔52內且末端固設有第二錐齒輪510，所述第一傳動腔52內的所述第一錐齒輪520左側頂部嚙合連接有第三錐齒輪521，所述第三錐齒輪521頂部固設有向上延伸并貫通所述第一傳動腔52內頂壁以及所述噴藥箱6底部端面的第二轉動軸5210，所述第二傳動腔51內底壁中間位置設有左右延伸設置的第二導向槽55，所述第二導向槽55內設有左右延伸設置的第一螺紋桿551，所述第一螺紋桿551上螺紋配合連接有導向塊552，所述導向塊552頂部末端設有安裝塊511，所述安裝塊511內固設有第一電機513，所述第一電機513后側末端配合連接有伸出所述安裝塊511后側端面的第四錐齒輪514，所述第一電機513前側末端配合連接有伸出所述安裝塊511前側端面的凸輪512，所述凸輪512右側相對的所述第二傳動腔51右側內壁內設有沉槽54，所述沉槽54內設有左右延伸設置的推動桿541，所述噴藥箱6右側的所述移動車體5上設有噴藥機構4。

其中，所述攪拌機構64由攪拌軸641和等距固定安裝在所述攪拌軸641外表面的攪拌葉642組成，從而實現自動控制攪拌工作，使農藥在噴灑前攪拌均勻，提高農藥噴灑的使用效果。

其中，所述第二轉動軸5210頂部延伸段與所述第一傳動腔52內頂壁以及所述噴藥箱6底部端轉動配合連接，所述第二轉動軸5210頂部延伸末端與所述攪拌軸641底部固定連接，從而實現自動攪拌工作的傳動連接。

其中，所述第一螺紋桿551左側末端與第二電機550配合連接，所述第二電機550外表面設置于所述第二導向槽55左側內壁內且固定連接，所述第一螺紋桿551右側末端與所述第二導向槽55右側內壁轉動配合連接。

其中，所述推動桿541左側延伸末端伸入所述第二傳動腔51內且末端固定設有推動板515，所述推動桿541右側延伸段貫通所述沉槽54與所述導向槽53之間的所述移動車體5壁體且伸入所述導向槽53內，所述沉槽54內的所述推動桿541外表面環繞設有頂壓彈簧542，通過設置頂壓彈簧542從而實現推動板515帶動推動桿541的往復移動。

其中，所述噴藥機構4由設置在所述移動車體5右側頂部端面邊緣處的主支架41以及底部伸入所述導向槽53內且滑動配合連接的滑動支架42組成，所述推動桿541右側延伸末端與所述滑動支架42左側端面固定連接，所述滑動支架42頂部末端前后對稱設有導向支板423，前后兩側所述導向支板423內對稱設有第三導向槽4231，所述主支架41內設有貫通槽410，所述貫通槽410內設有搖擺噴架411，所述搖擺噴架411由第一支架4111、第二支架4112和噴頭4110組成，所述第一支架4111左側端與所述第二支架4112右側端面傾斜固定連接，且連接處的前后兩側端面均設有與所述貫通槽410前后內壁轉動配合連接的第一轉動軸4113，所述噴頭4110固定安裝在所述第一支架4111右側末端，所述第二支架4112左側延伸末端伸入所述前后兩側所述導向支板423之間，所述第二支架4112左側末端的前后兩側端面分別設有伸入前后所述第三導向槽4231內的第二轉動軸4114，所述噴頭4110前端側設有進藥口4115，從而實現通過由推動桿541帶動滑動支架42左右移動，并由滑動支架42頂部導向支板423內的第三導向槽4231帶動第二轉動軸4114沿第三導向槽4231上下方向往復滑動工作，從而實現由第二支架4112帶動第一支架4111以第一轉動軸4113為中心，使第一支架4111帶動噴頭4110上下往復噴灑工作，提高噴灑范圍，防止漏噴。

其中，所述噴藥箱6頂部左側端面上固設有加藥口63，從而方便快速加藥，提高整體工作效率。

其中，所述噴藥箱6與所述噴藥機構4之間的所述移動車體5頂部端面固設有壓力泵65，所述壓力泵65左側端面固設有向左側延伸設置的供藥管651，所述供藥管651左側延伸末端貫通所述噴藥箱6右側底部端面且伸入所述儲藥腔62內，所述供藥管651內設有電控閥6510，所述壓力泵65頂部設有排藥管652，所述排藥管652與所述進藥口4115之間設有可伸縮的供藥伸縮管653，從而實現自動控制噴藥工作，減輕操作人員勞動量，提高工作效率。

其中，所述安裝塊511頂部端面與所述第二傳動腔51內頂壁頂壓滑動配合連接，從而實現安裝塊511定位滑動的穩定性。

初始狀態時，導向塊552位于第二導向槽55內的最左側位置，此時，使安裝塊511后側端的第四錐齒輪514與第二錐齒輪510嚙合連接，同時，由安裝塊511帶動的凸輪512位于第二傳動腔51前側的最左側位置，此時，推動板515受到頂壓彈簧542的頂壓力，使推動板515帶動推動桿541最大程度伸入第二傳動腔51內，同時，由推動桿541帶動滑動支架42內的最左側位置，此時，導向支板423上的第三導向槽4231帶動第二轉動軸4114滑動至第三導向槽4231內的最頂部位置，同時，由第二支架4112帶動第一支架4111以及第一支架4111右側末端的噴頭4110最大程度朝右下方傾斜。

當需要攪拌時，通過第一電機513帶動第四錐齒輪514轉動，由第四錐齒輪514帶動第二錐齒輪510轉動，進而由第二錐齒輪510帶動第一轉動軸5201以及第一轉動軸5201左側末端的第一錐齒輪520轉動，此時，由第一錐齒輪520帶動第三錐齒輪521以及第三錐齒輪521頂部的第二轉動軸5210轉動，并由第二轉動軸5210帶動儲藥腔62內攪拌機構64實現攪拌工作；

當攪拌完成后需要噴藥時，首先通過控制第一電機513停止轉動，然后通過第二電機550帶動第一螺紋桿551轉動，由第一螺紋桿551帶動導向塊552逐漸沿第二導向槽55內的右側方向移動，直至安裝塊511前側端的凸輪512外側外表面與推動板515左側端面相抵，此時，繼續控制第二電機550帶動第一螺紋桿551轉動，直至導向塊552移動至第二導向槽55內的最右側位置時，同時，由推動板515帶動推動桿541克服頂壓彈簧542的頂壓力朝右側移動，此時，推動桿541右側末端推動滑動支架42朝導向槽53內的右側移動，然后控制第二電機550停止轉動，此時，安裝塊511后側端的第四錐齒輪514最大程度遠離第二錐齒輪510，然后通過控制第一電機513轉動，由第一電機513帶動凸輪512轉動，由凸輪512與推動板515轉動頂壓滑動配合，從而實現自動控制推動板515帶動推動桿541末端的滑動支架42左右往復移動，同時開啟供藥管651內的電控閥6510，使噴藥箱6內攪拌完成的農藥經供藥管651后流入壓力泵65內，然后開啟壓力泵65，使壓力泵65加壓后的農藥經供藥伸縮管653后流入噴頭4110內，最后通過噴頭4110噴出，此時，由導向支板423內的第三導向槽4231帶動第二支架4112左側前面端面上的第二轉動軸4114沿第三導向槽4231的上下方向往復移動，并由第二支架4112帶動第一支架4111右側末端的噴頭4110往復上下移動噴藥工作，當凸輪512凸部位于正右側位置時，此時，推動板515被頂壓位于第二傳動腔51內的最右側位置，同時，使頂壓彈簧542完全位于沉槽54內，此時，由推動桿541推動滑動支架42位于導向槽53內的最右側位置，當凸輪512凸部位于正左側位置時，此時，推動板515被頂壓彈簧542最大程度頂壓于第二傳動腔51內，同時，使頂壓彈簧542最大程度伸入第二傳動腔51內，此時，由推動桿541拉動滑動支架42位于導向槽53內的最左側位置如圖4所示。

本發明的有益效果是：

1.通過第一轉動軸右側延伸段伸入第一傳動腔內且末端固設第二錐齒輪，第一傳動腔內的第一錐齒輪左側頂部嚙合連接第三錐齒輪，第三錐齒輪頂部固設向上延伸并貫通第一傳動腔內頂壁以及噴藥箱底部端面的第二轉動軸，第二傳動腔內底壁中間位置設左右延伸設置的第二導向槽，第二導向槽內設左右延伸設置的第一螺紋桿，第一螺紋桿上螺紋配合連接導向塊，導向塊頂部末端設安裝塊，安裝塊內固設第一電機，第一電機后側末端配合連接伸出安裝塊后側端面的第四錐齒輪，第一電機前側末端配合連接伸出安裝塊前側端面的凸輪，凸輪右側相對的第二傳動腔右側內壁內設沉槽，沉槽內設左右延伸設置的推動桿，從而實現自動控制切換攪拌工作以及自動控制往復噴藥工作，提高工作效率提及噴藥范圍，防止漏噴。

2.推動桿左側延伸末端伸入第二傳動腔內且末端固定設推動板，推動桿右側延伸段貫通沉槽與導向槽之間的移動車體壁體且伸入導向槽內，沉槽內的推動桿外表面環繞設頂壓彈簧，通過設置頂壓彈簧從而實現推動板帶動推動桿的往復移動。

3.通過噴藥箱與噴藥機構之間的移動車體頂部端面固設壓力泵，壓力泵左側端面固設向左側延伸設置的供藥管，供藥管左側延伸末端貫通噴藥箱右側底部端面且伸入儲藥腔內，供藥管內設電控閥，壓力泵頂部設排藥管，排藥管與進藥口之間設可伸縮的供藥伸縮管，從而實現自動控制噴藥工作，減輕操作人員勞動量，提高工作效率。

4.本發明結構簡單，能滿足不同株高的農作物均勻噴灑工作，防止出現漏噴、噴不到的現象，從而導致農作物生長受到影響，同時，本裝置提高了自動控制率，減輕工作勞動量，提高了噴灑效果且能實現自動攪拌工作，提高農作物的受藥的均勻性。

以上所述，僅為本發明的具體實施方式，但本發明的保護范圍并不局限于此，任何不經過創造性勞動想到的變化或替換，都應涵蓋在本發明的保護范圍之內。因此，本發明的保護范圍應該以權利要求書所限定的保護范圍為準。
