本發明涉及苗木種植器械技術領域，具體涉及一種新型苗木固定架。

背景技術：

園林苗木移栽是將苗木從一個地點移植到另一個地點，并使其保持繼續生長的操作過程，苗木移栽包括起挖、運輸和種植三個基本環節。為了提高苗木移植的存活率，在苗木移栽種植初期，需要通過相應的支撐裝置對其進行定位，防止其搖晃對生根造成影響和防止出現苗木傾倒的情況。

傳統的固定苗木的方法是用木棍或竹竿配合鐵絲扎緊直接固定在地面上，這種固定方式主要存在以下問題：一是固定架的搭建費時費工，特別是針對大型苗木的支撐更加是耗費財力物力；二是到苗木存活后，固定架的拆除也十分費時費工且材料無法進行二次使用，便會造成樹木或竹材的大量浪費；三是不同苗木的樹干粗細及表面平整度不盡相同，這樣進一步給固定架的搭建帶來一定的難度。

技術實現要素：

本發明的目的是提供一種拆裝方便、可重復使用且能根據不同苗木的樹干粗細及表面平整度進行自適應調節的新型苗木固定架。

本發明的目的是通過以下技術方案實現的：

一種新型苗木固定架，包括外支撐環、連接在所述外支撐環上的支撐部件以及位于所述外支撐環內側的內支撐曲面，所述外支撐環由三個等尺寸的分段環構成，所述分段環的兩端焊接有凸耳，凸耳朝向背離所述分段環凹面的一側，兩兩分段環的相鄰凸耳之間相互平行且相鄰凸耳之間通過緊固螺栓鉸接所述支撐部件，所述分段環上貫穿有兩個呈v形對稱的調節螺栓，兩個調節螺栓的底部均固定連接所述內支撐曲面的背面，每一個分段環對應一個內支撐曲面，內支撐曲面隨著調節螺栓的相對變動而進行橫向移動。

進一步地，所述支撐部件包括固定桿和伸縮桿，固定桿的一端與所述緊固螺栓鉸接，固定桿的另一端與伸縮桿之間通過螺紋連接，所述伸縮桿的自由端轉動連接有旋轉件，旋轉件的自由端鉸接有定位件，定位件為錐形尖結構，所述旋轉件上焊接有一塊支撐板。

進一步地，所述內支撐曲面上套設有橡膠襯墊。

進一步地，所述外支撐環、支撐部件以及內支撐曲面均為不銹鋼材料制成。

本發明的有益效果在于：

本發明設計合理，拆裝方便，可重復使用，同時也充分利用了三角形的穩定性，能根據不同苗木的樹干粗細及表面平整度進行自適應調節。

附圖說明

圖1是本發明的結構示意圖；

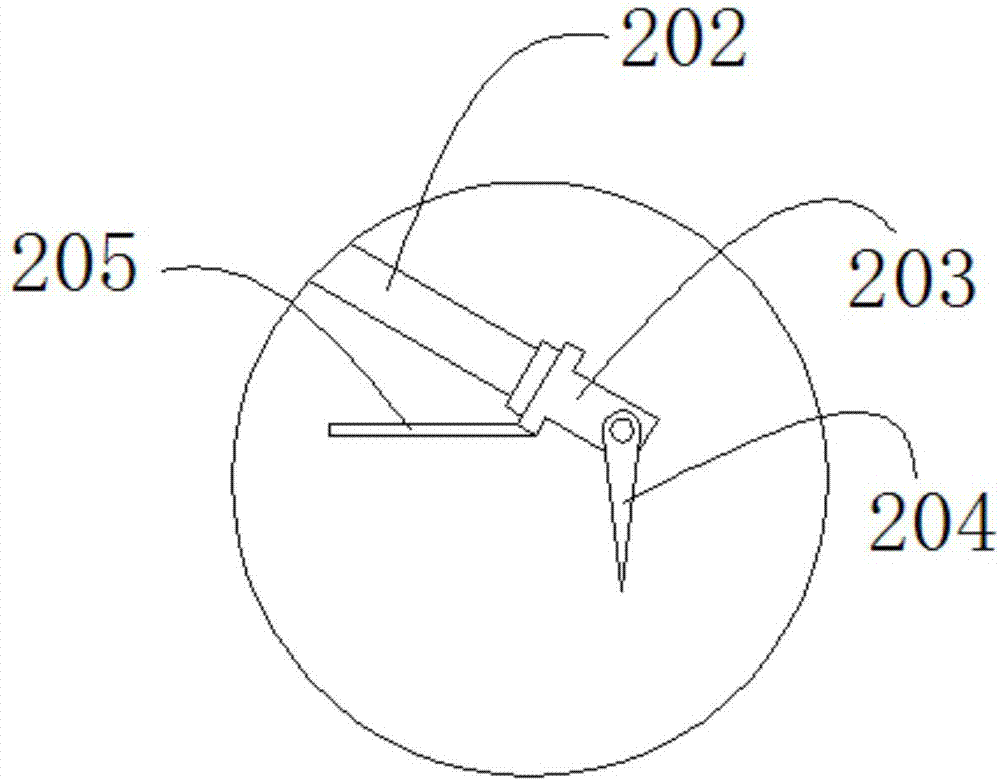

圖2是圖1中a部分的局部放大圖。

圖中編號說明：

1-外支撐環；101-分段環；102-凸耳；2-支撐部件；201-固定桿；202-伸縮桿；203-旋轉件；204-定位件；205-支撐板；3-緊固螺栓；4-內支撐曲面；5-調節螺栓；6-橡膠襯墊。

具體實施方式

本發明具體實施方式采用以下技術方案：

參看附圖1和附圖2：

一種新型苗木固定架，包括外支撐環1、連接在所述外支撐環1上的支撐部件2以及位于所述外支撐環1內側的內支撐曲面4，所述外支撐環1由三個等尺寸的分段環101構成，所述分段環101的兩端焊接有凸耳102，凸耳102朝向背離所述分段環101凹面的一側，兩兩分段環101的相鄰凸耳102之間相互平行且相鄰凸耳102之間通過緊固螺栓3鉸接所述支撐部件2，所述分段環101上貫穿有兩個呈v形對稱的調節螺栓5，兩個調節螺栓5的底部均固定連接所述內支撐曲面4的背面，每一個分段環101對應一個內支撐曲面4，內支撐曲面4隨著調節螺栓3的相對變動而進行橫向移動；所述內支撐曲面4上套設有橡膠襯墊6，所述外支撐環1、支撐部件2以及內支撐曲面4均為不銹鋼材料制成。

其中，所述支撐部件2包括固定桿201和伸縮桿202，固定桿201的一端與所述緊固螺栓3鉸接，固定桿201的另一端與伸縮桿202之間通過螺紋連接，所述伸縮桿202的自由端轉動連接有旋轉件203，旋轉件203的自由端鉸接有定位件204，定位件204為錐形尖結構，所述旋轉件203上焊接有一塊支撐板205，在定位件204插入土壤后，支撐板205支撐在地面上，可防止定位件204發生側移。

以上所述僅是本發明的優選實施方式，本發明的保護范圍并不僅局限于上述實施例，凡屬于本發明思路下的技術方案均屬于本發明的保護范圍。應當指出，對于本技術領域的普通技術人員來說，在不脫離本發明原理前提下的若干改進和潤飾，這些改進和潤飾也應視為本發明的保護范圍。

技術特征：

技術總結
本發明公開了一種新型苗木固定架，它涉及苗木種植器械技術領域。它包括外支撐環、連接在所述外支撐環上的支撐部件以及位于所述外支撐環內側的內支撐曲面，所述外支撐環由三個等尺寸的分段環構成，分段環的兩端焊接有凸耳，凸耳朝向背離分段環凹面的一側，兩兩分段環的相鄰凸耳之間相互平行且相鄰凸耳之間通過緊固螺栓鉸接支撐部件，分段環上貫穿有兩個呈V形對稱的調節螺栓，兩個調節螺栓的底部均固定連接所述內支撐曲面的背面，每一個分段環對應一個內支撐曲面，內支撐曲面隨著調節螺栓的相對變動而進行橫向移動。本發明設計合理，拆裝方便，可重復使用，同時也充分利用了三角形的穩定性，能根據不同苗木的樹干粗細及表面平整度進行自適應調節。

技術研發人員：左瓊瓊
受保護的技術使用者：宿州溪億林農業發展有限公司
技術研發日：2017.07.24
技術公布日：2017.10.20
