本發明涉及機器人技術領域，一種高端機器人。

背景技術：

近年來機器人技術發展迅速，機器人應用范圍越來越廣，但是應用在養殖的領域的較為稀少。我國畜牧養殖行業前景樂觀，但是養殖技術還比較傳統，多數通過人工手動混勻配比飼料并進行撒飼料投喂，這一方式費時費力，效率低下，飼料容易結塊，而且人工手撒難以管控喂養量，常常會出現投喂過多或者過少，影響牲畜正常生長速度。同時現有的飼料拌勻機存有較大的安全問題。

技術實現要素：

本發明所要解決的技術問題是提供一種高端機器人，其能夠解決上述現在技術中的問題。

本發明是通過以下技術方案來實現的：本發明的一種高端機器人，包括底座以及固定安裝在所述底座內的喂料器，所述喂料器左側的頂面內設有向下延展設置的儲放腔，所述儲放腔底部延展尾端相聯通設有排放口，所述排放口下方的所述喂料器底面內設有頂部與所述排放口底部相聯通設置的通腔，所述排放口內通貫設有左右延展設置的第一滑行腔，所述第一滑行腔內滑行配合連接有滑行板，所述滑行板左側段內設有通孔，所述通孔右側的所述滑行板頂面內設有第一滑行槽，所述滑行板右側面內螺旋紋配合連接有向右側延展設置的螺旋桿，所述螺旋桿右側延展尾端與所述第一電轉機配合連接，所述第一電轉機外表面設置于所述第一滑行腔右側內壁內且固定連接，所述儲放腔內設有左右延展設置的橫軸，所述橫軸左側延展尾端與所述儲放腔左側內壁旋轉配合連接，所述橫軸右側延展尾端與第二電轉機配合連接，所述第二電轉機外表面設置于所述儲放腔右側內壁內且固定連接，所述儲放腔內的所述橫軸外表面設有拌勻桿，所述第二電轉機右側的所述喂料器內設有停止腔，所述第二電轉機右側尾端配合連接有向右側延展設置的轉桿，所述轉桿右側延展尾端伸進所述停止腔內且與所述停止腔內的右側內壁旋轉配合連接，所述停止腔內的所述轉桿上固定設置有停止盤，所述儲放腔右側的所述第二電轉機底部與所述第一滑行腔右側延展部頂部之間的所述喂料器內設有用以分別與所述停止盤和所述滑行板傳遞配合連接的停止傳遞裝置，所述底座右部設置有儲物腔，所述儲物腔內設置有儲物柜，所述儲物柜底部設置有滑行輪，所述底座內底面設置有滑行軌，所述儲物柜通過所述滑行輪與所述儲物腔滑行配合連接。

作為優選地技術方案，所述儲放腔上方的所述喂料器頂面設有左右延展設置的蓋體，所述蓋體右側延展尾端鉸合配合連接有底部與所述喂料器頂面固定連接的鉸合件。

作為優選地技術方案，所述停止傳遞裝置包括上下延展設置的第一傳遞腔以及設置在所述第一傳遞腔右側的第二傳遞腔，所述第一傳遞腔底部延展尾端通貫所述第一滑行腔內頂壁且相聯通設置，所述第二傳遞腔底部相聯通設有向左右兩側延展設置的第三傳遞腔，所述第三傳遞腔左側延展尾端通貫所述第一傳遞腔右側內壁且相聯通設置，所述第二傳遞腔右側頂部與所述停止腔底部相聯通設置，所述第一傳遞腔內滑行配合連接有第一傳遞塊，所述第一傳遞塊頂部的所述第一傳遞腔內設有第一壓簧，所述第一傳遞塊右側面內設有第二滑行槽，所述第一傳遞塊右側底部設有第一滑行頭，所述第三傳遞腔內滑行配合連接有第二傳遞塊，所述第二傳遞塊右側的所述第三傳遞腔內設有第二壓簧，所述第二傳遞塊左側尾端底部設有第二滑行頭，所述第二傳遞腔內滑行配合連接有上下延展設置的導行塊，所述導行塊底部延展尾端伸進所述第三傳遞腔內且與所述第二傳遞塊右側頂部固定連接，所述導行塊頂部延展尾端固定設置有鎖固齒。

作為優選地技術方案，所述停止盤底部伸進所述第二傳遞腔內，所述停止盤外表面上設有用以與所述鎖固齒鎖固配合連接的停止齒。

本發明的有益效果是：

1.通過橫軸右側延展尾端與第二電轉機配合連接，第二電轉機外表面設置于儲放腔右側內壁內且固定連接，儲放腔內的橫軸外表面設拌勻桿，第二電轉機右側的喂料器內設停止腔，第二電轉機右側尾端配合連接向右側延展設置的轉桿，轉桿右側延展尾端伸進停止腔內且與停止腔內的右側內壁旋轉配合連接，停止腔內的轉桿上固定設置停止盤，儲放腔右側的第二電轉機底部與第一滑行腔右側延展部頂部之間的喂料器內設用以分別與停止盤和滑行板傳遞配合連接的停止傳遞裝置，從而實現自動控制停止盤的鎖固以及開啟工作，實現提高安全性。

2.通過停止傳遞裝置包括上下延展設置的第一傳遞腔以及設置在第一傳遞腔右側的第二傳遞腔，第一傳遞腔底部延展尾端通貫第一滑行腔內頂壁且相聯通設置，第二傳遞腔底部相聯通設向左右兩側延展設置的第三傳遞腔，第三傳遞腔左側延展尾端通貫第一傳遞腔右側內壁且相聯通設置，第二傳遞腔右側頂部與停止腔底部相聯通設置，第一傳遞腔內滑行配合連接第一傳遞塊，第一傳遞塊頂部的第一傳遞腔內設第一壓簧，第一傳遞塊右側面內設第二滑行槽，第一傳遞塊右側底部設第一滑行頭，第三傳遞腔內滑行配合連接第二傳遞塊，第二傳遞塊右側的第三傳遞腔內設第二壓簧，第二傳遞塊左側尾端底部設第二滑行頭，第二傳遞腔內滑行配合連接上下延展設置的導行塊，導行塊底部延展尾端伸進第三傳遞腔內且與第二傳遞塊右側頂部固定連接，導行塊頂部延展尾端固定設置鎖固齒，從而實現自動控制停止保護工作，防止未經允許拌勻作業，提高使用安全性，同時，方便移動和運輸，防止運輸中產生的晃動造成設備磨損，提高使用壽命。

3.本發明結構簡單，操作方便，能實現自動控制停止保護工作，防止未經允許拌勻作業，提高使用安全性，同時，方便移動和運輸，防止運輸中產生的晃動造成設備磨損，提高使用壽命，通過排放口與滑行板配合連接實現自動控制喂料工作，減少操作人員勞動量。

附圖說明

為了易于說明，本發明由下述的具體實施例及附圖作以詳細描述。

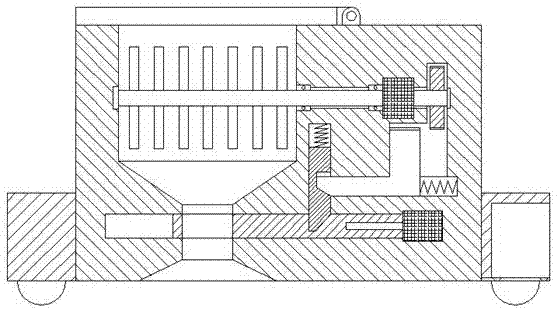

圖1為本發明的一種高端機器人內部結構示意圖；

圖2為本發明的一種高端機器人喂料時的結構示意圖；

圖3為本發明的底座的結構示意圖。

具體實施方式

如圖1、圖2和圖3所示，本發明的一種高端機器人，包括底座9以及固定安裝在所述底座9內的喂料器8，所述喂料器8左側的頂面內設有向下延展設置的儲放腔81，所述儲放腔81底部延展尾端相聯通設有排放口82，所述排放口82下方的所述喂料器8底面內設有頂部與所述排放口82底部相聯通設置的通腔821，所述排放口82內通貫設有左右延展設置的第一滑行腔83，所述第一滑行腔83內滑行配合連接有滑行板831，所述滑行板831左側段內設有通孔832，所述通孔832右側的所述滑行板831頂面內設有第一滑行槽833，所述滑行板831右側面內螺旋紋配合連接有向右側延展設置的螺旋桿834，所述螺旋桿834右側延展尾端與所述第一電轉機835配合連接，所述第一電轉機835外表面設置于所述第一滑行腔83右側內壁內且固定連接，所述儲放腔81內設有左右延展設置的橫軸881，所述橫軸881左側延展尾端與所述儲放腔81左側內壁旋轉配合連接，所述橫軸881右側延展尾端與第二電轉機88配合連接，所述第二電轉機88外表面設置于所述儲放腔81右側內壁內且固定連接，所述儲放腔81內的所述橫軸881外表面設有拌勻桿810，所述第二電轉機88右側的所述喂料器8內設有停止腔87，所述第二電轉機88右側尾端配合連接有向右側延展設置的轉桿882，所述轉桿882右側延展尾端伸進所述停止腔87內且與所述停止腔87內的右側內壁旋轉配合連接，所述停止腔87內的所述轉桿882上固定設置有停止盤871，所述儲放腔81右側的所述第二電轉機88底部與所述第一滑行腔83右側延展部頂部之間的所述喂料器8內設有用以分別與所述停止盤871和所述滑行板831傳遞配合連接的停止傳遞裝置，所述底座9右部設置有儲物腔91，所述儲物腔91內設置有儲物柜92，所述儲物柜92底部設置有滑行輪93，所述底座9內底面設置有滑行軌94，所述儲物柜92通過所述滑行輪93與所述儲物腔91滑行配合連接。

有益地，所述儲放腔81上方的所述喂料器8頂面設有左右延展設置的蓋體89，所述蓋體89右側延展尾端鉸合配合連接有底部與所述喂料器8頂面固定連接的鉸合件891，從而防止雜物落入儲放腔81內造成設備損壞，同時，提高安全性。

有益地，所述停止傳遞裝置包括上下延展設置的第一傳遞腔84以及設置在所述第一傳遞腔84右側的第二傳遞腔86，所述第一傳遞腔84底部延展尾端通貫所述第一滑行腔83內頂壁且相聯通設置，所述第二傳遞腔86底部相聯通設有向左右兩側延展設置的第三傳遞腔85，所述第三傳遞腔85左側延展尾端通貫所述第一傳遞腔84右側內壁且相聯通設置，所述第二傳遞腔86右側頂部與所述停止腔87底部相聯通設置，所述第一傳遞腔84內滑行配合連接有第一傳遞塊841，所述第一傳遞塊841頂部的所述第一傳遞腔84內設有第一壓簧843，所述第一傳遞塊841右側面內設有第二滑行槽842，所述第一傳遞塊841右側底部設有第一滑行頭844，所述第三傳遞腔85內滑行配合連接有第二傳遞塊851，所述第二傳遞塊851右側的所述第三傳遞腔85內設有第二壓簧852，所述第二傳遞塊851左側尾端底部設有第二滑行頭853，所述第二傳遞腔86內滑行配合連接有上下延展設置的導行塊861，所述導行塊861底部延展尾端伸進所述第三傳遞腔85內且與所述第二傳遞塊851右側頂部固定連接，所述導行塊861頂部延展尾端固定設置有鎖固齒8611，從而實現自動控制停止保護工作，防止未經允許作業，提高使用安全性，同時，方便移動和運輸，防止運輸中產生的晃動造成設備磨損，提高使用壽命。

有益地，所述停止盤871底部伸進所述第二傳遞腔86內，所述停止盤871外表面上設有用以與所述鎖固齒8611鎖固配合連接的停止齒8711。

初始狀態時，第一滑行腔83內的滑行板831滑行至第一滑行腔83內的最左側位置，使滑行板831左側外端面與第一滑行腔83左側內壁相抵接，同時，使滑行板831內的通孔832最大程度遠離排放口82一側，此時，排放口82處于關閉狀態，同時，使第一滑行槽833最大程度遠離第一傳遞腔84，此時，使第一傳遞塊841克服第一壓簧843的頂壓力最大程度滑入第一傳遞腔84內，同時，使第一傳遞塊841底部尾端與第一滑行槽833右側的滑行板831頂面滑行頂壓配合連接，此時，使第一傳遞塊841右側面內的第二滑行槽842最大程度遠離第三傳遞腔85左側尾端位置，同時，使第二傳遞塊851克服第二壓簧852的頂壓力最大程度伸進第三傳遞腔85內，此時，使第二傳遞塊851左側尾端與第二滑行槽842下方的第一傳遞塊841右側面滑行抵壓配合連接，同時，由第二傳遞塊851帶動導行塊861滑行至第二傳遞腔86內的最右側位置，此時，使導行塊861頂部尾端的停止齒8711與伸進第二傳遞腔86內停止齒8711卡接配合連接。

當需要喂料工作時，打開蓋體89將飼料倒入儲放腔81內，然后將蓋體89關閉，此時，控制第一電轉機835帶動螺旋桿834旋轉，由螺旋桿834帶動滑行板831逐漸沿第一滑行腔83內的右側方向滑行，此時，第一傳遞塊841底部尾端端面逐漸沿滑行板831頂面左側方向滑行，直至滑行板831底部尾端的第一滑行頭844滑至第一滑行槽833內時，此時，第一傳遞塊841受到第一壓簧843的頂壓力逐漸沿第一傳遞腔84底部方向滑行，同時，使第二傳遞塊851左側尾端端面逐漸沿第一傳遞塊841頂部方向滑行，直至滑行板831滑行至第一滑行腔83內最右側位置時，此時，控制第一電轉機835停止旋轉，同時，使通孔832與排放口82完全重合，此時，使第一滑行槽833位于第一傳遞腔84的正下方位置，同時，使第一傳遞塊841受到第一壓簧843的頂壓力帶動第一滑行頭844最大程度伸進第一滑行槽833內，此時，使第二滑行槽842移動至第三傳遞腔85左側尾端的相對位置，同時，使第二傳遞塊851受到第二壓簧852的頂壓力，由第二傳遞塊851帶動第二滑行頭853最大程度滑入第二滑行槽842內，此時，由第二傳遞塊851帶動右側頂部的導行塊861滑行至第二傳遞腔86內的最左側位置，使導行塊861頂部尾端的鎖固齒8611最大程度遠離停止盤871底部停止齒8711一側，此時，通過第二電轉機88控制橫軸881旋轉，由橫軸881帶動拌勻桿810旋轉，從而實現飼料的拌勻工作，拌勻后的飼料經排放口82以及通孔832后落入通腔821，最后經通腔821排出喂料器8進入飼料槽中，從而完成自動喂料工作。

本發明的有益效果是：

1.通過橫軸右側延展尾端與第二電轉機配合連接，第二電轉機外表面設置于儲放腔右側內壁內且固定連接，儲放腔內的橫軸外表面設拌勻桿，第二電轉機右側的喂料器內設停止腔，第二電轉機右側尾端配合連接向右側延展設置的轉桿，轉桿右側延展尾端伸進停止腔內且與停止腔內的右側內壁旋轉配合連接，停止腔內的轉桿上固定設置停止盤，儲放腔右側的第二電轉機底部與第一滑行腔右側延展部頂部之間的喂料器內設用以分別與停止盤和滑行板傳遞配合連接的停止傳遞裝置，從而實現自動控制停止盤的鎖固以及開啟工作，實現提高安全性。

2.通過停止傳遞裝置包括上下延展設置的第一傳遞腔以及設置在第一傳遞腔右側的第二傳遞腔，第一傳遞腔底部延展尾端通貫第一滑行腔內頂壁且相聯通設置，第二傳遞腔底部相聯通設向左右兩側延展設置的第三傳遞腔，第三傳遞腔左側延展尾端通貫第一傳遞腔右側內壁且相聯通設置，第二傳遞腔右側頂部與停止腔底部相聯通設置，第一傳遞腔內滑行配合連接第一傳遞塊，第一傳遞塊頂部的第一傳遞腔內設第一壓簧，第一傳遞塊右側面內設第二滑行槽，第一傳遞塊右側底部設第一滑行頭，第三傳遞腔內滑行配合連接第二傳遞塊，第二傳遞塊右側的第三傳遞腔內設第二壓簧，第二傳遞塊左側尾端底部設第二滑行頭，第二傳遞腔內滑行配合連接上下延展設置的導行塊，導行塊底部延展尾端伸進第三傳遞腔內且與第二傳遞塊右側頂部固定連接，導行塊頂部延展尾端固定設置鎖固齒，從而實現自動控制停止保護工作，防止未經允許拌勻作業，提高使用安全性，同時，方便移動和運輸，防止運輸中產生的晃動造成設備磨損，提高使用壽命。

3.本發明結構簡單，操作方便，能實現自動控制停止保護工作，防止未經允許拌勻作業，提高使用安全性，同時，方便移動和運輸，防止運輸中產生的晃動造成設備磨損，提高使用壽命，通過排放口與滑行板配合連接實現自動控制喂料工作，減少操作人員勞動量。

以上所述，僅為本發明的具體實施方式，但本發明的保護范圍并不局限于此，任何不經過創造性勞動想到的變化或替換，都應涵蓋在本發明的保護范圍之內。因此，本發明的保護范圍應該以權利要求書所限定的保護范圍為準。
