本實用新型涉及植物灌溉領域，尤其涉及一種灌溉裝置和大棚自動補水系統。

背景技術：

植物的灌溉需要掌握好土壤濕度和空氣的溫度、濕度等因素，灌溉時水量過多會使植物的根部發爛，水量過少會使植物水分吸收不足，莖葉發黃，影響植物的生長。

技術實現要素：

本實用新型旨在至少解決相關技術中存在的技術問題之一。為此，本實用新型實施方式提供一種灌溉裝置和大棚自動補水系統。

本實用新型實施方式的一種灌溉裝置，包括：

傳感器，所述傳感器設置在所述花盆底部；

供水管，所述供水管設置在所述花盆下方；

支水管，所述支水管連接所述供水管和所述花盆，所述支水管上設置有自動開關；

控制中心，所述控制中心電性連接所述傳感器和所述自動開關。

本實用新型實施方式的灌溉裝置中，傳感器可檢測花盆內土壤的濕度、溫度和空氣的濕度、溫度，控制中心根據傳感器的檢測結果控制自動開關打開或閉合以實現供水管對花盆的灌溉或將花盆內多余的水導出。如此，能夠較準確地對植物進行灌溉。

在某些實施方式中，每個所述花盆上的所述傳感器包括兩個，一個所述傳感器設置在所述花盆內，另一個所述傳感器設置在所述花盆外。

在某些實施方式中，所述灌溉裝置包括水箱，所述水箱連接所述供水管，所述水箱包括蓋板，所述控制中心用于控制所述蓋板打開或關閉。

在某些實施方式中，所述水箱和所述供水管的連接處設置有過濾裝置。

在某些實施方式中，所述水箱上設置有連通所述水箱外部的通氣管。

在某些實施方式中，所述灌溉裝置包括排水管，所述供水管和所述排水管相互獨立，所述排水管連通所述水箱。

在某些實施方式中，所述排水管和所述水箱之間設置有過濾裝置。

在某些實施方式中，所述控制中心包括獲取模塊、儲存模塊、判斷模塊和控制模塊，

所述獲取模塊用于獲取所述傳感器的檢測數據；

所述儲存模塊用于存儲預設數據；

所述判斷模塊用于將所述檢測數據和所述預設數據進行比較并在所述檢測數據與所述預設數據不相符時，發出打開信號；及在所述檢測數據與預設數據相符時，發送關閉信號；

所述控制模塊用于根據所述打開信號，控制所述自動開關打開，以灌溉所述花盆；及用于根據所述關閉信號，控制所述自動開關關閉，以停止灌溉所述花盆。

本實用新型實施方式的一種大棚自動補水系統，包括如上任一實施方式的灌溉裝置。

本實用新型實施方式的大棚自動補水系統中，傳感器可檢測花盆內土壤的濕度、溫度和空氣的濕度、溫度，控制中心根據傳感器的檢測結果控制自動開關打開或閉合以實現供水管對花盆的灌溉或將花盆內多余的水導出。如此，能夠較準確地對植物進行灌溉。

本實用新型實施方式的附加方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本實用新型的實踐了解到。

附圖說明

本實用新型的上述和/或附加的方面和優點從結合下面附圖對實施方式的描述中將變得明顯和容易理解，其中：

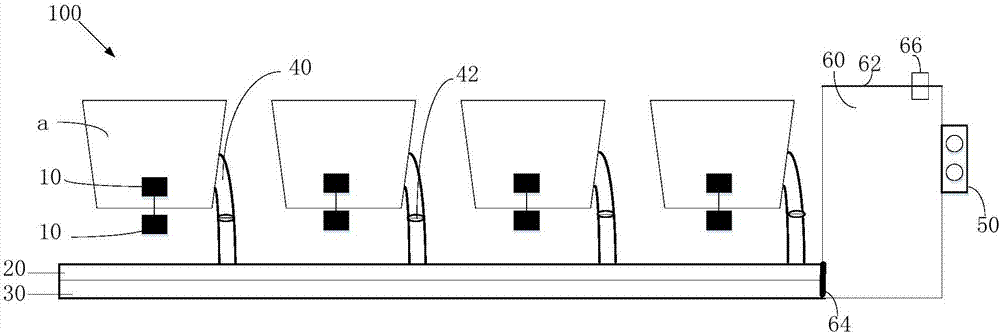

圖1是本實用新型實施方式的灌溉裝置的結構示意圖。

圖2是本實用新型實施方式的控制中心的模塊示意圖。

主要元件符號說明：

灌溉裝置100、傳感器10、供水管20、排水管30、支水管40、自動開關42、控制中心50、獲取模塊52、儲存模塊54、判斷模塊56、控制模塊58、水箱60、蓋板62、過濾裝置64、通氣管66。

具體實施方式

下面詳細描述本實用新型的實施方式，所述實施方式的示例在附圖中示出，其中自始至終相同或類似的標號表示相同或類似的元件或具有相同或類似功能的元件。下面通過參考附圖描述的實施方式是示例性的，僅用于解釋本實用新型，而不能理解為對本實用新型的限制。

在本實用新型的描述中，需要理解的是，術語“中心”、“縱向”、“橫向”、“長度”、“寬度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“豎直”、“水平”、“頂”、“底”、“內”、“外”、“順時針”、“逆時針”等指示的方位或位置關系為基于附圖所示的方位或位置關系，僅是為了便于描述本實用新型和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本實用新型的限制。此外，術語“第一”、“第二”僅用于描述目的，而不能理解為指示或暗示相對重要性或者隱含指明所指示的技術特征的數量。由此，限定有“第一”、“第二”的特征可以明示或者隱含地包括一個或者更多個所述特征。在本實用新型的描述中，“多個”的含義是兩個或兩個以上，除非另有明確具體的限定。

在本實用新型的描述中，需要說明的是，除非另有明確的規定和限定，術語“安裝”、“相連”、“連接”應做廣義理解，例如，可以是固定連接，也可以是可拆卸連接，或一體地連接；可以是機械連接，也可以是電連接或可以相互通訊；可以是直接相連，也可以通過中間媒介間接相連，可以是兩個元件內部的連通或兩個元件的相互作用關系。對于本領域的普通技術人員而言，可以根據具體情況理解上述術語在本實用新型中的具體含義。

在本實用新型的描述中，除非另有明確的規定和限定，第一特征在第二特征之“上”或之“下”可以包括第一和第二特征直接接觸，也可以包括第一和第二特征不是直接接觸而是通過它們之間的另外的特征接觸。而且，第一特征在第二特征“之上”、“上方”和“上面”包括第一特征在第二特征正上方和斜上方，或僅僅表示第一特征水平高度高于第二特征。第一特征在第二特征“之下”、“下方”和“下面”包括第一特征在第二特征正下方和斜下方，或僅僅表示第一特征水平高度小于第二特征。

下文的公開提供了許多不同的實施方式或例子用來實現本實用新型的不同結構。為了簡化本實用新型的公開，下文中對特定例子的部件和設置進行描述。當然，它們僅僅為示例，并且目的不在于限制本實用新型。此外，本實用新型可以在不同例子中重復參考數字和/或參考字母，這種重復是為了簡化和清楚的目的，其本身不指示所討論各種實施方式和/或設置之間的關系。此外，本實用新型提供了的各種特定的工藝和材料的例子，但是本領域普通技術人員可以意識到其他工藝的應用和/或其他材料的使用。

請參閱圖1，本實用新型實施方式提供的一種灌溉裝置100，用于給種植于花盆a內的植物灌溉，灌溉裝置100包括傳感器10、供水管20、支水管40和控制中心50。

傳感器10設置在花盆a底部。

供水管20設置在花盆a下方。

支水管40連接供水管20和花盆a，支水管40上設置有自動開關42。

控制中心50電性連接傳感器10和自動開關42。

本實用新型實施方式的灌溉裝置100中，傳感器10可檢測花盆a內土壤的濕度、溫度和空氣的濕度、溫度，控制中心50根據傳感器10的檢測結果控制自動開關42打開或閉合以實現供水管20對花盆a的灌溉或將花盆a內多余的水導出。如此，能夠較準確地對植物進行灌溉。

具體地，花盆a內澆水過多，水分會填滿土壤間隙，土壤中的空氣被水代替，外部空氣也無法進入土壤，因而造成土壤缺氧，植物的呼吸作用受到抑制，生理功能降低。同時由于土壤缺乏氧氣，土壤中具有分解有機物功能的好氣性細菌大量繁殖和活動，增加了土壤酸度，產生了硫化氫、氨等一系列有毒物質，直接毒害根系。與此同時，由于缺氧，植株大量地消耗體內可溶性糖而過多地積累了酒精等物質，導致植物的光合活動減少，最后使植物因饑餓而死亡；花盆a內澆水過少，葉片及葉柄會皺縮下垂，花卉出現萎蔫現象，植株矮小，葉片失去鮮綠光澤，甚至整株枯死，所以準確地對花盆a內的植物進行灌溉顯得尤為重要。

在某些實施方式中，每個花盆a上的傳感器10包括兩個，一個傳感器10設置在花盆a內，另一個傳感器10設置在花盆a外。

如此，花盆a內土壤的溫度和濕度數據、空氣中的溫度和濕度數據都能得到準確測量，控制中心50可根據測得的數據對花盆a進行準確灌溉，避免澆水過多或者水分不足影響植物的生長。

具體地，傳感器10可包括數字溫濕度傳感器。

數字溫濕度傳感器可克服傳統模擬式溫度傳感器的不穩定、誤差大、容易受干擾、需要定期校準等缺陷，測量數據穩定，精度高，抗干擾能力強。

在某些實施方式中，灌溉裝置100包括水箱60，水箱60連接供水管20，水箱60包括蓋板62，控制中心50用于控制蓋板62打開或關閉。

如此，下雨時控制中心50可控制蓋板62打開，水箱60盛裝雨水，用于植物的灌溉，節省了大量水資源，也降低了灌溉的成本；不下雨時控制中心50控制蓋板62關閉，避免水箱60內的水蒸發造成損失，同時也能避免污物進入水箱60堵塞水流出入口，影響植物的灌溉。

具體地，蓋板62可通過電動氣撐或者電機帶動齒輪的方式實現自動打開和關閉。

如此，價格低廉，能降低灌溉操作的成本。同時，兩者的部件較為常見，易于蓋板62的維修和更換。

進一步地，水箱60上還可設置過濾網。

如此，能防止下雨天蓋板62打開水箱60盛裝雨水時異物進入水箱60，造成水箱60內的水流出入口堵塞的情況。

在某些實施方式中，水箱60和供水管20的連接處設置有過濾裝置64。

由于供水管20堵塞難以清理，給用戶帶來巨大麻煩。過濾裝置64能限制水箱60內的異物進入供水管20，保持供水管20的暢通，避免供水管20堵塞給用戶帶來麻煩。

具體地，過濾裝置64可包括不銹鋼過濾網。

由于過濾裝置64長期浸泡在水中，不銹鋼過濾網能保持較長使用壽命，無需用戶經常更換。

進一步地，不銹鋼過濾網可以設置多層。

如此，能更加有效地對進出供水管20的水流進行過濾，防止供水管20內發生堵塞現象。

在某些實施方式中，水箱60上設置有連通水箱60外部的通氣管66。

如此，水箱60可保持內外壓強平衡，水箱60內的水能經供水管20對花盆a進行灌溉。

具體地，通氣管66可設置在水箱60頂部。

如此，能最大程度地裝滿水箱60。

進一步地，通氣管66頂部可設置過濾裝置(圖未示)。

如此，可防止異物通過通氣管66進入水箱60內部，造成水箱60內部的進/出水口堵塞的情況。

在某些實施方式中，灌溉裝置100包括排水管30，供水管20和排水管30相互獨立，排水管30連通水箱60。

如此，花盆a內多余的水可通過排水管30回流到水箱60中儲存起來。一來避免了花盆a內水過多對植物的生長造成不良影響；二來避免了花盆a內多余的水流失，節約了水資源。

在某些實施方式中，排水管30和水箱60之間設置有過濾裝置64。

如此，能防止花盆a內多余的水通過排水管30進入水箱60時將花盆a內的異物帶入水箱60，造成水箱60內異物沉積，影響灌溉。

在某些實施方式中，控制中心50包括獲取模塊52、儲存模塊54、判斷模塊56和控制模塊58；

獲取模塊52用于獲取傳感器10的檢測數據；

儲存模塊54用于存儲預設數據；

判斷模塊56用于將檢測數據和預設數據進行比較并在檢測數據與預設數據不相符時，發出打開信號；及在檢測數據與預設數據相符時，發送關閉信號；

控制模塊58用于根據打開信號，控制自動開關42打開，以灌溉花盆a；及用于根據關閉信號，控制自動開關42關閉，以停止灌溉花盆a。

本實用新型實施方式中，控制中心50可采用單片機架構實現各模塊的正常工作。

如此，控制中心50結構簡單，使用方便，且單片機的可靠性高，工作穩定。同時單片機處理功能強，處理速度快，能及時進行數據的獲取、灌溉和開關的打開和關閉。單片機能在低電壓下工作，功耗較低，節省了能源。

具體地，在本實用新型實施方式中，檢測數據包括土壤的溫度、濕度數據和空氣的溫度、濕度數據，預設數據包括土壤的溫度、濕度預設數據和空氣的溫度、濕度預設數據。在一個例子中，當判斷模塊56判斷傳感器10檢測到的土壤的溫度數據低于土壤的溫度預設數據時，判斷模塊56向控制模塊58發出關閉信號，控制模塊58控制自動開關42關閉以停止灌溉花盆a。

當判斷模塊56判斷傳感器10檢測到的土壤濕度數據低于土壤的濕度預設數據時，判斷模塊56向控制模塊58發出打開信號，控制模塊58控制自動開關42打開以灌溉花盆a。

空氣的濕度數據處理方式與土壤的濕度數據處理方式相類似，在此不再詳細展開。

本實用新型實施方式的一種大棚自動補水系統，包括如上任一實施方式的灌溉裝置100。

本實用新型實施方式的大棚自動補水系統中，傳感器10可檢測花盆a內土壤的濕度、溫度和空氣的濕度、溫度，控制中心50根據傳感器10的檢測結果控制自動開關42打開或閉合以實現供水管20對花盆a的灌溉或將花盆a內多余的水導出。如此，能夠較準確地對植物進行灌溉。

進一步地，灌溉裝置100應用于大棚自動補水系統時，可實現大棚種植的自動化和高產出。
