本實用新型屬于一種室內種植植物裝置，具體的講是涉及一種室內不用土壤種植草莓裝置。

背景技術：

盆栽草莓不僅可以起到美化室內環境、凈化室內空氣，還能給人們提供安全、健康、優質的草莓果實。但是，草莓盆栽只有在陽光充裕以及水分適當兩個條件同時具備的情況下，才能健康生長，進而提供給人們美好的享受，這就需要盆栽養護者花費時間和精力對盆栽草莓進行打理和照顧。但是由于室內缺少陽光，因此有針對室內缺少陽光的盆栽的專利結構，比如專利號為：201220109278.9，名稱為：室內盆栽種植裝置。該結構具有使用燈泡來照明給盆栽提供陽光，以及水泵供水等，但是這類盆栽只具有觀賞價值，不具有品嘗的價值。

技術實現要素：

鑒于存在以上問題，本實用新型提供了一種室內種植草莓裝置，具有不使用土壤且能夠提供光源以及自動提供養分且不易將草莓根損傷的特點。

一種室內種植草莓裝置，包括具有上端開口的容器以及位于容器開口上的容器蓋，所述容器底部設置有凹槽，其特征在于：在所述容器蓋上設置有中心孔，并沿中心孔外周均勻設置有多個定植孔，在中心孔上安裝有伸縮桿，在伸縮桿頂端設置弧形罩，在所述弧形罩內壁上設置有若干個LED燈，所述水泵的底部置于凹槽中，所述水泵出水口呈環形且具有多個噴口，連接電源的電線通過容器蓋與水泵及照明燈相連，在水泵與電源之間設置有定時器，在弧形罩頂部設置有LED燈的控制開關，在每個定植孔內安裝有栽種草莓的且具有多個孔的定植籃，且定植籃底部高于容器內營養液的高度，所述噴口對準定植籃，在容器蓋上還設置有水位檢測管和營養液注入孔。

進一步：所述水泵通過螺紋與伸縮桿底部連接，并在伸縮桿上設置有環形凸臺，所述環形凸臺直徑大于中心孔直徑。

進一步：所述LED燈均勻設置在弧形罩內壁上，且在內壁上設置有弧形透明板與弧形罩內壁相扣合，所述控制開關統一控制LED燈的關閉。

進一步：所述水位檢測管可拆卸式安裝在容器蓋上的管孔上，水位檢測管下端通過一連接桿連接有浮子。

進一步：所述容器蓋具有小于其直徑的內沿，所述內沿與容器開口配合，在所述內沿上設置有弧形通道連接到水泵，所述弧形通道供電線于水泵并沿伸縮桿連接到照明燈。

有益效果

本實用新型的有益效果是：通過設置伸縮桿并在伸縮桿上設置照明燈，可以降低或升高照明燈的高度，方便調節對草莓提供光源的強度；在容器蓋上設置定植籃，使得草莓根不與營養液接觸，防止了草莓苗因根系長期浸泡而出現黑根、爛根現象，同時設置定時器可以按時啟動水泵將營養液噴向定植籃，通過定植籃孔向定植棉均勻噴射營養液，定植棉緊緊包裹草莓根莖部分，能有效向草莓提供營養液，使草莓不需要土壤而通過營養液保證草莓的營養成分供其生長，同時設置水位檢測管，可以觀察到營養液的消耗程度，以便及時補充營養液，該結構簡單，實用性強，具有室內裝飾作用同時具有品嘗價值。

附圖說明

圖1是本實用新型種植草莓裝置的結構示意圖

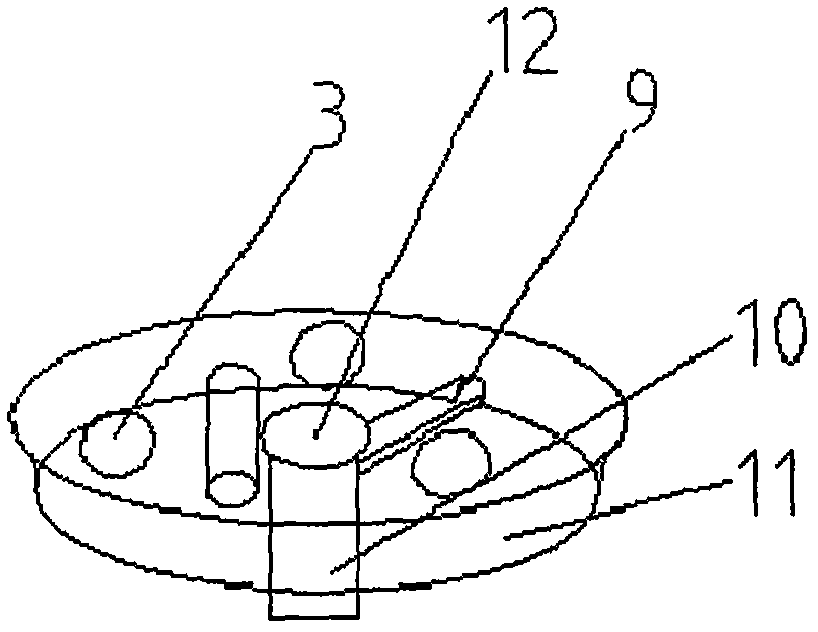

圖2是容器蓋設置結構示意圖

圖3是定植籃結構示意圖

具體實施方式

作為本實用新型的一種實施方式，如圖1、2、3所示，一種室內種植草莓裝置，包括具有上端開口的容器1以及位于容器開口上的容器蓋2，所述容器底部設置有凹槽(圖中未畫出)，其特征在于：所述容器蓋中心設置有中心孔12，并沿中心孔外周均勻設置有多個定植孔3，本結構中定植孔為三個；在中心孔上安裝有伸縮桿4，在伸縮桿頂端設置有弧形罩7，在弧形罩內壁上設置有LED燈5，所述水泵的底部置于凹槽(圖中未畫出)中，所述水泵出水口呈環形且具有多個噴口，連接電源的電線通過容器蓋2與水泵10及LED燈5相連，在水泵與電源之間設置有定時器，在弧形罩頂部還設置有控制開關6對LED燈進行控制其關閉，在每個定植孔內安裝有栽種草莓的且具有多個孔的定植籃13，定植籃內用專用定植棉固定草莓苗，且定植籃底部高于容器內營養液的高度，所述噴口對準定植籃，在容器蓋上還設置有水位檢測管8和營養液注入孔(圖中沒有畫出)。在定植籃上端設置環形凸臺14便于定植籃可以安裝在定植孔上；本結構中的伸縮桿結構為可滑動緊配合，需要通過外力才能使得伸縮桿進行延長或縮短，通常情況是使用土壤對草莓進行種植，然而本結構中草莓不用土壤種植，采用營養液提供其生長的營養養分，如果將草莓根浸入營養液中很容易將草莓根腐爛，因此本結構將草莓植入定植籃中，定植籃中具有吸水裝置，比如海綿等，定植籃壁上的孔占據了定植籃壁大部分，便于水泵噴水的時候營養液進入定植籃，吸水裝置將水泵噴灑的營養液吸收供草莓根吸取養分。同時定時器為現有技術，將其設置在水泵與電源之間，起到一個開關的作用。容器底部的凹槽用于放置水泵，使進水管浸入營養液中，出水口設置為圓環形，并且圓環形設置有多個噴口，并且噴口對準定植籃，定植籃內用專用定植棉固定草莓苗。水泵結構為現有技術，類似于農村中養魚塘中便于給水塘中的魚提供養分的水泵結構，將水通過水泵然后從水泵上端的盤形口飛揚出來，使其與空氣接觸，便于吸取養分；只是本結構中水泵尺寸遠遠小于其尺寸。同時通過設置營養液注入孔便于對容器內補充營養液，同時在營養液注入孔上設置密封蓋加以密封，密封蓋可以是膠塞制成。本結構中的LED燈為帶式燈，均勻安裝在弧形罩內壁上，而電線從容器蓋經過伸縮桿上設置的電線孔穿入到LED燈，而開關設置在頂端，便于控制LED燈給草莓提供光源時間。通過設置伸縮桿并在伸縮桿上設置照明燈，可以降低或升高照明燈的高度，方便提供照明強度；在容器蓋上設置定植籃，使得草莓根不與營養液接觸，防止了草莓根的腐爛，同時設置定時器可以按時啟動水泵將營養液噴向定植籃，通過定植籃孔向草莓提供營養液，保證草莓的生長，同時設置水位檢測管，可以觀察到營養液的消耗程度，以便及時補充營養液，該結構簡單，實用性強，具有室內裝飾作用也具有品嘗價值。

本實施例中：所述水泵通過螺紋與伸縮桿底部連接，并在伸縮桿上設置有環形凸臺，所述環形凸臺直徑大于中心孔直徑(圖中沒有畫出)。該結構方便連接水泵以及可以將水泵懸掛在中心孔上。

本實施例中：所述LED燈均勻設置在弧形罩內壁上，且在內壁上設置有弧形透明板與弧形罩內壁相扣合，所述控制開關6統一控制LED燈5的關閉。通過設置弧形透明板，便于防護LED燈同時也便于光源能夠照射到草莓，可設置開關，方便操作。該開關為按鈕開關，開關連接在照明燈與電源之間，開關結構為現有結構，在此不再累述。

本實施例中：所述水位檢測管可拆卸式安裝在容器蓋上的管孔上，水位檢測管下端一連接桿上有浮子，連接桿與水位檢測管內的軸套滑動配合，當然，在連接到軸套上的一端連接桿上設置有記號，便于觀察，同時連接桿可以沿軸套上下移動，而軸套緊配合于水位檢測管內壁(圖中未沒有畫出)。浮子結構為現有結構，通過連接桿及設置明顯記號后與水位檢測管相配合，可以觀察水位高度。

本實施例中：所述容器蓋具有小于其直徑的內沿11，所述內沿與容器開口內壁配合，可以防止水泵噴水的時候從容器蓋與容器口之間的間隙流出，在所述內沿上設置有弧形通道9連接到水泵，所述弧形通道供電線于水泵并沿伸縮桿連接到照明燈。設置弧形通道，可以方便電線布置在容器蓋內壁上，本結構中通過電線與家里的電源連接。
