本實用新型涉及噴灑裝置技術領域，具體為一種園林噴灑裝置。

背景技術：

園林是在一定的地域運用工程技術和藝術手段，通過改造地形（或進一步筑山、疊石和理水）、種植樹木花草、營造建筑和布置園路等途徑創作而成的美的自然環境和游憩境域，就稱為園林。在中國漢族建筑中獨樹一幟，有重大成就的是古典園林建筑。在園林中用到了噴灑裝置。現如今的園林噴灑裝置調節不方便，調節不方便導致了噴灑的效果不好，實用性不強，不僅浪費時間，而且效率低，不方便人們的使用。

技術實現要素：

（一）解決的技術問題

針對現有技術的不足，本實用新型提供了一種園林噴灑裝置，解決了園林噴灑裝置調節不方便、實用性不強、浪費時間和效率低的問題。

（二）技術方案

為實現上述目的，本實用新型提供如下技術方案：一種園林噴灑裝置，包括支架，所述支架的底部活動連接有行走輪，所述支架的內部設置有噴灑水箱，所述支架的正表面固定安裝有拉環，所述支架的頂部固定安裝有調節裝置，所述調節裝置的頂部固定安裝有伸縮管，所述伸縮管的一側設置穿過伸縮管的卡塊，所述噴灑水箱的頂部與水管的一端連通，所述水管的另一端依次穿過調節裝置和伸縮管且延伸至伸縮管的外部，所述調節裝置包括兩個豎板，兩個豎板的相對面設置有旋轉板，兩個豎板和旋轉板的內部通過連接桿活動連接，所述旋轉板的兩側和兩個豎板之間均設置有套接在連接桿上的壓縮彈簧，所述支架的頂部固定安裝有放置塊，所述放置塊上固定安裝有伺服電機，所述伺服電機的輸出軸與連接桿的一端固定連接，所述伸縮管由套管和調節管構成，所述調節管的一端插入套管頂部開設的凹槽中。

優選的，所述噴灑水箱的一側設置有水位觀察窗，所述水位觀察窗上設置有刻度尺。

優選的，所述支架的一側固定安裝有雜物盒，所述雜物盒的內部設置有維修檢測工具。

優選的，所述伺服電機的外部套接有穩固架，所述穩固架的底部與放置塊的上表面固定連接。

優選的，所述調節管的表面開設有與卡塊配合使用的卡孔。

（三）有益效果

本實用新型提供了一種園林噴灑裝置。具備以下有益效果：

1、該園林噴灑裝置，通過支架、行走輪、噴灑水箱、拉環、調節裝置、豎板、旋轉板、連接桿、壓縮彈簧、放置塊、伺服電機、伸縮管、套管、調節管、水管、卡塊、雜物盒、穩固架和水位觀察窗的配合使用，達到了方便調節的作用，且人們可以根據需求去調節水管，且噴灑的效果好，實用性強，節約了時間，提高了效率。

2、該園林噴灑裝置，通過豎板、旋轉板、連接桿、壓縮彈簧、放置塊、伺服電機和伸縮管的配合使用，達到了旋轉的效果，通過伺服電機轉動帶動連接桿轉動，旋轉板隨著連接桿的轉動而轉動，伸縮管隨著旋轉板的轉動而轉動，通過套管和調節管的配合使用，達到了伸縮的效果。

3、該園林噴灑裝置，結構緊湊，設計合理，實用性強，便于推廣使用。

附圖說明

圖1為本實用新型結構示意圖；

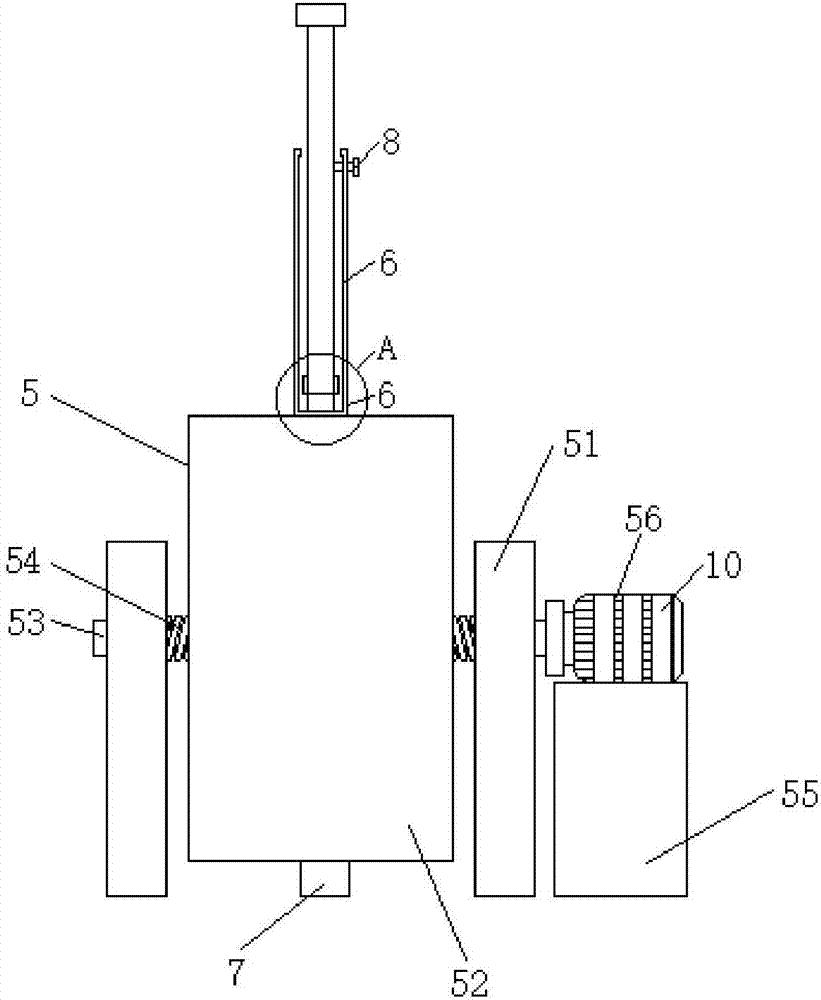

圖2為本實用新型調節裝置和伸縮管的結構剖面圖；

圖3為本實用新型圖2的A處放大圖。

圖中：1支架、2行走輪、3噴灑水箱、4拉環、5調節裝置、51豎板、52旋轉板、53連接桿、54壓縮彈簧、55放置塊、56伺服電機、6伸縮管、61套管、62調節管、7水管、8卡塊、9雜物盒、10穩固架、11水位觀察窗。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

如圖1-3所示，本實用新型提供一種技術方案：一種園林噴灑裝置，包括支架1，支架1的一側固定安裝有雜物盒9，雜物盒9的內部設置有維修檢測工具，維修檢測工具的設置方便了噴灑裝置的維修，支架1的底部活動連接有行走輪2，支架1的內部設置有噴灑水箱3，噴灑水箱3具有噴灑水的效果，支架1的正表面固定安裝有拉環4，拉環4方便了支架1的移動，支架1的頂部固定安裝有調節裝置5，調節裝置5的頂部固定安裝有伸縮管6，伸縮管6的一側設置穿過伸縮管6的卡塊8，噴灑水箱3的頂部與水管7的一端連通，噴灑水箱3的一側設置有水位觀察窗11，水位觀察窗11方便了人們觀察噴灑水箱3內部的水位，水位觀察窗11上設置有刻度尺，水管7的另一端依次穿過調節裝置5和伸縮管6且延伸至伸縮管6的外部，調節裝置5包括兩個豎板51，兩個豎板51的相對面設置有旋轉板52，兩個豎板51和旋轉板52的內部通過連接桿53活動連接，旋轉板52的兩側和兩個豎板51之間均設置有套接在連接桿53上的壓縮彈簧54，壓縮彈簧54具有壓縮性，壓縮彈簧54具有彈性，壓縮彈簧54具有緩沖減震的作用，支架1的頂部固定安裝有放置塊55，放置塊55上固定安裝有伺服電機56，伺服電機56的供電方式是通過外置的電源供電，伺服電機56的輸出軸與連接桿53的一端固定連接，伺服電機56的外部套接有穩固架10，穩固架10的設置使伺服電機56的放置更為穩固，穩固架10的底部與放置塊55的上表面固定連接，伸縮管6由套管61和調節管62構成，調節管62的一端插入套管61頂部開設的凹槽中，調節管62的表面開設有與卡塊8配合使用的卡孔，通過套管61和調節管62的配合使用，達到了伸縮的效果，通過支架1、行走輪2、噴灑水箱3、拉環4、調節裝置5、豎板51、旋轉板52、連接桿53、壓縮彈簧54、放置塊55、伺服電機56、伸縮管6、套管61、調節管62、水管7、卡塊8、雜物盒9、穩固架10和水位觀察窗11的配合使用，達到了方便調節的作用，且人們可以根據需求去調節水管7，且噴灑的效果好，實用性強，節約了時間，提高了效率。

綜上可得，該園林噴灑裝置，通過支架1、行走輪2、噴灑水箱3、拉環4、調節裝置5、豎板51、旋轉板52、連接桿53、壓縮彈簧54、放置塊55、伺服電機56、伸縮管6、套管61、調節管62、水管7、卡塊8、雜物盒9、穩固架10和水位觀察窗11的配合使用，達到了方便調節的作用，且人們可以根據需求去調節水管7，且噴灑的效果好，實用性強，節約了時間，提高了效率。

另外，該園林噴灑裝置，通過豎板51、旋轉板52、連接桿53、壓縮彈簧54、放置塊55、伺服電機56和伸縮管6的配合使用，達到了旋轉的效果，通過伺服電機56轉動帶動連接桿53轉動，旋轉板52隨著連接桿53的轉動而轉動，伸縮管6隨著旋轉板52的轉動而轉動，通過套管61和調節管62的配合使用，達到了伸縮的效果。

并且，該園林噴灑裝置，結構緊湊，設計合理，實用性強，便于推廣使用。
