本實用新型涉及一種用于烤煙大田的往復式割草機。

背景技術：

煙株移栽至烤煙大田后，煙田雜草種類多，繁殖生長快，與煙株?duì)帄Z光照、養分和水分。及時消除雜草，對提高產量有重要作用。

化學除草是廣泛運用的除草方式，但是株間除草使用除草劑會導致傷苗現象，即抑制煙苗生長，嚴重的出現煙苗僵化；行間除草雖然可以使用除草劑，但是由于難以避免超量使用情況，仍會存在藥物殘留。

同時，目前缺乏針對烤煙大田生產的除草機，其它大田作物的中耕機也難以應用到烤煙的田間除草上。故而現在的株間除草只能采用手扯方式，效率低下，勞動負荷大、傷手。

往復式割草機通過偏心輪機構、曲柄連桿機構等將電機、汽油機、柴油機等動力源的旋轉動力輸出轉變成刀片的直線往復運動。依靠動刀片和定刀片的齒形工作面的相對剪切運動對草進行切割。

技術實現要素：

為了解決上述弊端，本實用新型所要解決的技術問題是，提供一種適用于烤煙大田株間除草的往復式割草機刀片。

為了解決上述技術問題，本實用新型采用的技術方案是，一種烤煙大田往復式割草刀片，包括上下疊置的動刀片和定刀片，動刀片和定刀片具有齒形工作面，其特征在于，所述動刀片和定刀片包括弧形基板，弧形基板的內弧的端面上裝置呈弧形排列的齒型工作面；所述齒型工作面的前端設有護苗屏蔽板，護苗屏蔽板的中部向弧形基板的弧心方向凹陷。

本實用新型的有益效果在于，采用上述技術方案，便于將刀片探入到煙株基部，護苗屏蔽板的中部凹陷處接觸煙株桿體，以煙株桿為中心高效、全面地割除株間雜草，同時確保不會對煙株造成傷害。

優選地，所述護苗屏蔽板通過兩根連桿鉸接在定刀片的兩側。護苗屏蔽板的中部凹陷處接觸煙株桿體后，以護苗屏蔽板為中心擺動弧形基板清除四周雜草。

下面將結合附圖和具體實施方式對本實用新型作進一步說明。

附圖說明

圖1為割草機整體原理示意圖；

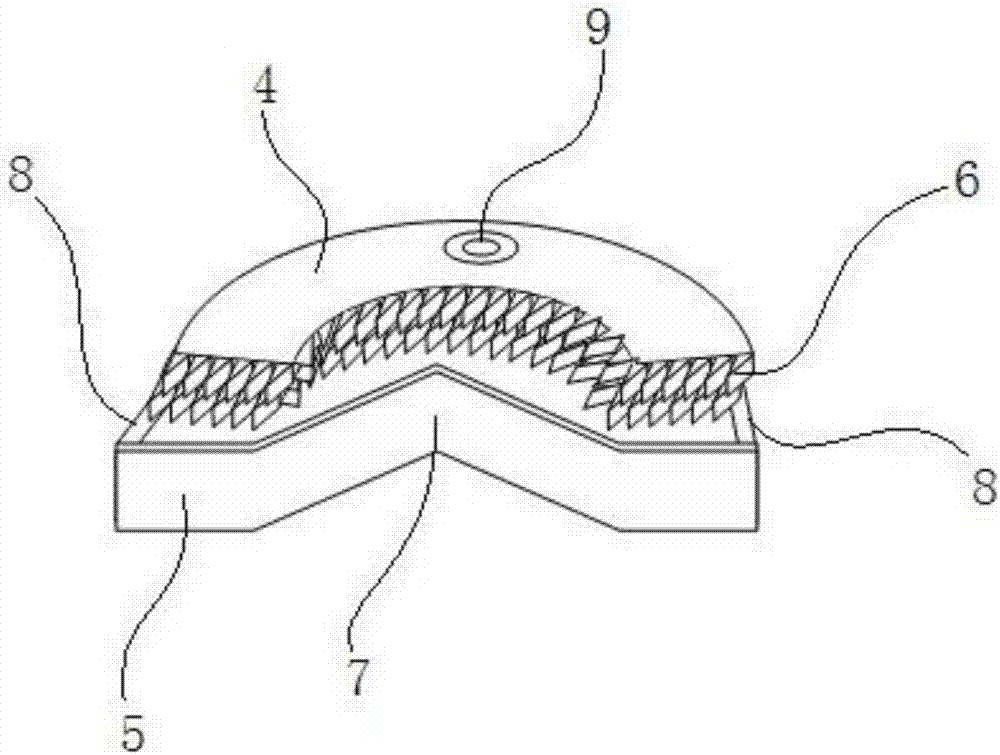

圖2為刀片結構示意圖。

具體實施方式

參見附圖，反映本實用新型的一種具體結構，烤煙大田往復式割草機整體包括手柄1、動力箱2、走輪3，割草刀片包括上下疊置的動刀片和定刀片，動刀片和定刀片具有齒形工作面，動力箱2通過安裝孔9連接并帶動割草刀片上面的動刀片直線往復運動，依靠動刀片和定刀片的齒形工作面6的相對剪切運動對草進行切割。

所述動刀片和定刀片包括弧形基板4，弧形基板4的內弧的端面上裝置呈弧形排列的齒型工作面6；所述齒型工作面6的前端設有護苗屏蔽板5，護苗屏蔽板5的中部向弧形基板4的弧心方向凹陷。便于將刀片探入到煙株基部，護苗屏蔽板5的中部凹陷處7接觸煙株桿體，以煙株桿為中心高效、全面地割除株間雜草，同時確保不會對煙株造成傷害。所述護苗屏蔽板5通過兩根連桿8鉸接在下方定刀片的兩側。護苗屏蔽板5的中部凹陷處7接觸煙株桿體后，操作手柄1以護苗屏蔽板5為中心擺動弧形基板4清除四周雜草。

上述的實現方式僅是為了清楚的說明本實用新型的技術方案，而不能理解為對本實用新型做出任何限制。本實用新型在本技術領域具有公知的多種替代或者變形，在不脫離本實用新型實質意義的前提下，均落入本實用新型的保護范圍。
