本實用新型涉及一種收割裝置。

背景技術：

隨著科學技術的發展以及農業機械化程度的不斷提高，人們不斷推出了各種大、中型收割機或者聯合收割機等等，機型大，造價高，且這些收割機中有的只使用在平原地區或者大面積的平整稻田中使用，對于現有科研研究過程中，坡地或者山區的小面積種植并不適用。

技術實現要素：

本實用新型的目的是提供一種手推式收割裝置。以解決現有收割機對于科研研究過程中，坡地或者山區的小面積種植并不適用問題。

一種手推式收割裝置包括第一收割車、第二收割車、前輪、后輪、第一車軸、第二車軸、第一軸承、第二軸承、第三軸承、第四軸承、第一刀軸、第二刀軸、雙向伸縮桿、第一收割刀及第二收割刀；

所述的第一收割車前端設有第一入料槽口，第一收割車內部底部設有第一收割刀，第一收割刀左側設有第一出料滑道，所述的第一收割刀由多片月牙形收割刀組成，且月牙形收割刀的直徑大于第一收割刀的中心與第一入料槽口內側邊緣之間的垂直距離L₁；

所述的第二收割車前端設有第二入料槽口，第二收割車內部底部設有第二收割刀，第二收割刀右側設有第二出料滑道，所述的第二收割刀由多片月牙形收割刀組成，且月牙形收割刀的直徑大于第二收割刀的中心與第二入料槽口內側邊緣之間的垂直距離L₂；

所述的第一收割刀下表面的中心設有第一刀軸，第一刀軸上設有第三軸承，且第三軸承通過軸承座與第一收割車側壁相固定；

所述的第二收割刀下表面的中心設有第二刀軸，第二刀軸上設有第四軸承，且第四軸承通過軸承座與第二收割車側壁相固定；

第一收割車及第二收割車并列設置，且第一收割車與第二收割車側面之間設有雙向伸縮桿，所述的雙向伸縮桿由螺紋套筒、左旋螺桿及右旋螺桿組成，左旋螺桿和右旋螺桿分別與螺紋套筒兩側螺紋連接；

第一收割車及第二收割車底面前端對稱設有兩個前輪，第一收割車及第二收割車底面后端對稱設有兩個后輪，兩個后輪通過第一車軸及第二車軸相連接，且第一車軸與第二車軸通過花鍵連接，第一車軸上設有第一軸承，第一軸承通過軸承座與第一收割車底面連接，第二車軸上設有第二軸承，且第二軸承通過軸承座與第二收割車底面連接；

第一車軸與第一刀軸通過傘齒輪傳動的方式連接；第二車軸與第二刀軸通過傘齒輪傳動的方式連接；所述的第一收割刀與第二收割刀的轉動方向相反。

本實用新型的有益效果是：1、由于第一收割車前端設有第一入料槽口，使得收割裝置向前行進的過程中，收割的農作物由第一入料槽口進入至第一收割車內，且由于第一車軸與第一刀軸通過傘齒輪傳動的方式連接，因此，第一車軸帶動第一收割刀逆時針轉動，使得農作物切斷后，可沿第一出料滑道滑落至耕地表面；第二收割車的作用原理與第一收割車相同。

2、由于第一車軸與第一刀軸通過傘齒輪傳動的方式連接，第二車軸與第二刀軸通過傘齒輪傳動的方式連接，因此，手推式收割裝置在行進過程中，收割與行進同步進行，行進時收割開始，停止時收割暫停，無需其他操作就能便捷的控制收割過程，方便科研人員進行收割采樣。

3、由于采用第一收割車及第二收割車并列設置，可同時收割兩組農作物，且由于第一收割車與第二收割車側面之間設有雙向伸縮桿，螺紋套筒調節過程中，左旋螺桿及右旋螺桿可同時旋進或旋出，即雙向伸縮桿伸長或縮短，且第一車軸與第二車軸通過花鍵連接，第一車軸與第二車軸沿花鍵可滑動，即兩個后輪之間的距離可伸長或縮短，進而針對不同的兩組農作物，兩者之間的距離可能不同，可有效調節第一收割車及第二收割車之間的距離。

4、本實用新型收割機對于坡地或者山區的小面積種植都使用，機型小，造價低。

本實用新型用于一種手推式收割裝置。

附圖說明

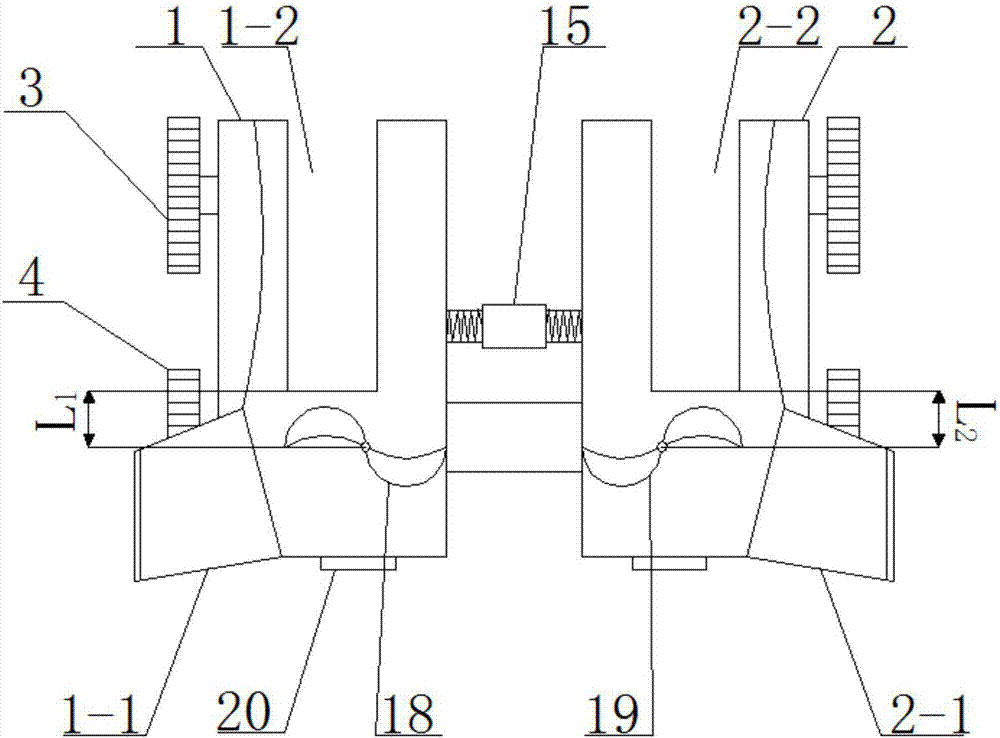

圖1是本實用新型一種手推式收割裝置的結構示意圖；

圖2是本實用新型一種手推式收割裝置的俯視圖。

具體實施方式

本實用新型技術方案不局限于以下所列舉的具體實施方式，還包括各具體實施方式之間的任意組合。

具體實施方式一：下面結合圖1～2具體說明本實施方式。本實施方式的一種手推式收割裝置包括第一收割車1、第二收割車2、前輪3、后輪4、第一車軸5、第二車軸6、第一軸承7、第二軸承8、第三軸承9、第四軸承10、第一刀軸13、第二刀軸14、雙向伸縮桿15、第一收割刀18及第二收割刀19；

所述的第一收割車1前端設有第一入料槽口1-2，第一收割車1內部底部設有第一收割刀18，第一收割刀18左側設有第一出料滑道1-1，所述的第一收割刀18由多片月牙形收割刀組成，且月牙形收割刀的直徑大于第一收割刀18的中心與第一入料槽口1-2內側邊緣之間的垂直距離L₁；

所述的第二收割車2前端設有第二入料槽口2-2，第二收割車2內部底部設有第二收割刀19，第二收割刀19右側設有第二出料滑道2-1，所述的第二收割刀19由多片月牙形收割刀組成，且月牙形收割刀的直徑大于第二收割刀19的中心與第二入料槽口2-2內側邊緣之間的垂直距離L₂；

所述的第一收割刀18下表面的中心設有第一刀軸13，第一刀軸13上設有第三軸承9，且第三軸承9通過軸承座與第一收割車1側壁相固定；

所述的第二收割刀19下表面的中心設有第二刀軸14，第二刀軸14上設有第四軸承10，且第四軸承10通過軸承座與第二收割車2側壁相固定；

第一收割車1及第二收割車2并列設置，且第一收割車1與第二收割車2側面之間設有雙向伸縮桿15，所述的雙向伸縮桿15由螺紋套筒15-1、左旋螺桿15-2及右旋螺桿15-3組成，左旋螺桿15-2和右旋螺桿15-3分別與螺紋套筒15-1兩側螺紋連接；

第一收割車1及第二收割車2底面前端對稱設有兩個前輪3，第一收割車1及第二收割車2底面后端對稱設有兩個后輪4，兩個后輪4通過第一車軸5及第二車軸6相連接，且第一車軸5與第二車軸6通過花鍵連接，第一車軸5上設有第一軸承7，第一軸承7通過軸承座與第一收割車1底面連接，第二車軸6上設有第二軸承8，且第二軸承8通過軸承座與第二收割車2底面連接；

第一車軸5與第一刀軸13通過傘齒輪傳動的方式連接；第二車軸6與第二刀軸14通過傘齒輪傳動的方式連接；所述的第一收割刀18與第二收割刀19的轉動方向相反。

具體實施方式的有益效果是：1、由于第一收割車1前端設有第一入料槽口1-2，使得收割裝置向前行進的過程中，收割的農作物由第一入料槽口1-2進入至第一收割車1內，且由于第一車軸5與第一刀軸13通過傘齒輪傳動的方式連接，因此，第一車軸5帶動第一收割刀18逆時針轉動，使得農作物切斷后，可沿第一出料滑道1-1滑落至耕地表面；第二收割車2的作用原理與第一收割車1相同。

3、由于第一車軸5與第一刀軸13通過傘齒輪傳動的方式連接，第二車軸6與第二刀軸14通過傘齒輪傳動的方式連接，因此，手推式收割裝置在行進過程中，收割與行進同步進行，行進時收割開始，停止時收割暫停，無需其他操作就能便捷的控制收割過程，方便科研人員進行收割采樣。

3、由于采用第一收割車1及第二收割車2并列設置，可同時收割兩組農作物，且由于第一收割車1與第二收割車2側面之間設有雙向伸縮桿15，螺紋套筒15-1調節過程中，左旋螺桿15-2及右旋螺桿15-3可同時旋進或旋出，即雙向伸縮桿15伸長或縮短，且第一車軸5與第二車軸6通過花鍵連接，第一車軸5與第二車軸6沿花鍵可滑動，即兩個后輪4之間的距離可伸長或縮短，進而針對不同的兩組農作物，兩者之間的距離可能不同，可有效調節第一收割車1及第二收割車2之間的距離。

4、本具體實施方式收割機對于坡地或者山區的小面積種植都使用，機型小，造價低。

具體實施方式二：本實施方式與具體實施方式一不同的是：所述的第一收割車1及第二收割車2后端外表面設有把手20。其它與具體實施方式一相同。

具體實施方式三：本實施方式與具體實施方式一或二之一不同的是：所述的第一收割刀18由多片月牙形收割刀組成，且月牙形收割刀的直徑為第一收割刀18的中心與第一入料槽口1-2內側邊緣之間的垂直距離L₁的2倍。其它與具體實施方式一或二相同。

具體實施方式四：本實施方式與具體實施方式一至三之一不同的是：所述的第二收割刀19由多片月牙形收割刀組成，且月牙形收割刀的直徑為第二收割刀19的中心與第二入料槽口2-2內側邊緣之間垂直距離L₂的2倍。其它與具體實施方式一至三相同。

具體實施方式五：本實施方式與具體實施方式一至四之一不同的是：所述的第一收割刀18由2片月牙形收割刀組成。其它與具體實施方式一至四相同。
