本發明涉及智能灌溉，特別涉及一種干旱區果園的智能灌溉系統。

背景技術：

1、智能灌溉是一種先進的農業灌溉方式，它具有自動化、精準化、智能化等優勢，可以提高農業生產效率、節約水資源和環境資源，同時也可以提高農民的經濟效益和農作物的產量和質量。正確的灌溉對果樹有多方面的益處，不合理的灌溉則會對果樹生長結果產生負面影響。

2、現有技術中，果園智能灌溉大部分基于土壤天氣條件，比如土壤溫度、空氣濕度和空氣溫度等因素，沒有基于多個維度分析其他影響需求量的因素。中國發明專利cn118696809a公開了一種丘陵山地果園精細灌溉方法，包括監測得到低分辨率的土壤含水量分布圖；無人機采集果園dom和dsm；從dom中識別地面點對應到將dsm中并插值生成dem；以dom提取單株果樹編碼并生成果樹區域矢量文件；以dem、低分辨率的土壤含水量分布圖、果樹區域矢量文件得到單株果樹周圍土壤監測結果圖；將果樹編碼與灌溉裝置電磁閥對應；以干旱監測結果圖生成精細灌溉處方圖控制電磁閥灌溉。可見，該專利沒有公開沒有考慮到每種作物或植物所需水量的差異，以及沒有考慮到影響土壤的天氣因素的不確定導致的差異，使得最后得到的灌溉策略不夠精準，可能存在部分水資源沒有得到充分利用以及能源消耗大的問題。

技術實現思路

1、本技術實施例提供了一種干旱區果園的智能灌溉系統，用于解決智能灌溉存在水資源浪費和能源消耗大的問題。

2、本技術實施例第一方面提供了一種干旱區果園的智能灌溉系統，包括：

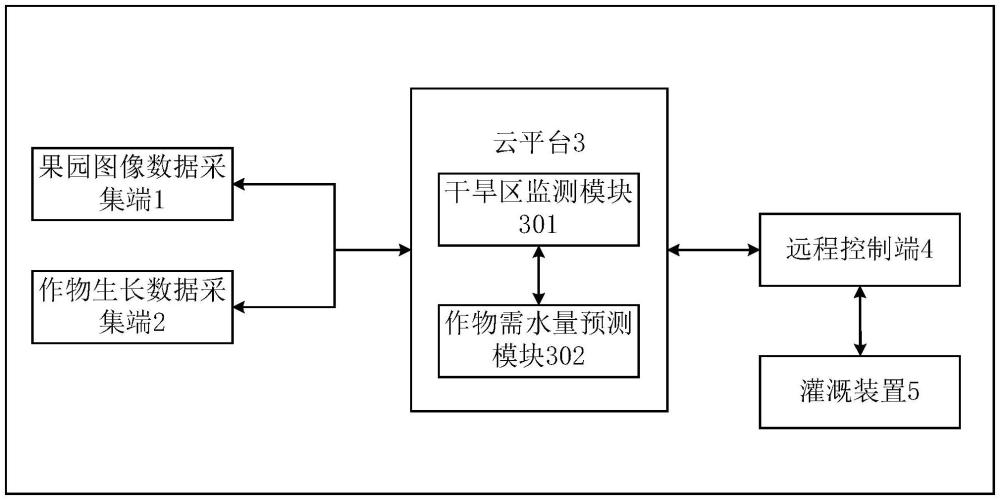

3、果園圖像數據采集端、作物生長數據采集端、云平臺、遠程控制端和灌溉裝置，所述云平臺分別連接所述果園圖像數據采集端、作物生長數據采集端和遠程控制端，所述遠程控制端連接所述灌溉裝置；

4、所述果園圖像數據采集端通過無人機實時拍攝果園中作物的圖像信息，并將拍攝到的圖像上傳至所述云平臺；

5、所述作物生長數據采集端通過傳感器采集作物多維度的生長數據，并將采集到的數據上傳至所述云平臺；

6、所述云平臺包括干旱區監測模塊和作物需水量預測模塊，所述干旱區監測模塊用于對果園中作物的圖像信息進行圖像識別，確定果園的潛在干旱區域；所述作物需水量預測模塊用于將干旱區作物的生長數據進行分析預測，得到干旱區作物在預設時間內的需水量；所述云平臺將所述干旱區監測模塊和作物需水量預測模塊生成的分析結果傳輸至所述遠程控制端；

7、所述遠程控制端用于將所述云平臺傳輸?shù)姆治鼋Y(jié)果進行分析，確定干旱區域?qū)?yīng)的灌溉策略，并通過確定的灌溉策略控制所述灌溉裝置進行智能灌溉。

8、更進一步地，所述干旱區監測模塊的工作方法包括：

9、基于接收到的圖像信息進行網格化劃分，將劃分的每個網格對應的數據進行預處理；

10、將預處理后的數據輸入至預設的果園卷積神經網絡中，輸出得到每個網格的概率向量，所述概率向量包含干旱元素和非干旱元素；

11、根據所述概率向量確定果園中所有潛在干旱區的分布情況。

12、更進一步地，所述預設的果園卷積神經網絡的訓練過程包括如下：

13、采集無人機拍攝的歷史果園圖像，歷史果園圖像包括不同季節、不同時間和不同天氣條件下的果園情況的干旱狀態和非干旱狀態的信息；

14、將采集到的歷史果園圖像進行數據預處理，并將預處理后的數據輸入構建的模型中，模型包括第一層卷積層、第二層卷積層、池化層、第一層全連接層和第二層全連接層；

15、利用二元交叉熵?fù)p失函數和優化器通過多次迭代訓練，當達到預設訓練輪數后模型訓練完成，輸出得到包含干旱區域和非干旱區域的概率向量。

16、更進一步地，所述作物需水量預測模塊的工作方法包括：

17、采集干旱區作物的品種數據、干旱區土壤質地數據以及干旱區氣象數據；

18、根據采集到的數據構建作物生長模型，通過構建的作物生長模型確定干旱區作物在預設時間內的需水量。

19、更進一步地，所述根據采集到的數據構建作物生長模型，通過構建的作物生長模型確定干旱區作物在預設時間內的需水量，包括：

20、基于干旱區作物的品種數據和干旱區氣象數據構建光合作用模擬模型；

21、基于干旱區作物的品種數據和干旱區氣象數據構建呼吸作用模擬模型；

22、基于干旱區作物的品種數據、干旱區土壤質地數據以及干旱區氣象數據構建蒸騰作用模擬模型；

23、根據構建的光合作用模擬模型、呼吸作用模擬模型和蒸騰作用模擬模型確定作物生長模型，并基于所述作物生長模型確定干旱區作物在預設時間內不同生長階段的需水量。

24、更進一步地，所述光合作用模擬模型、呼吸作用模擬模型和蒸騰作用模擬模型的表達式包括：

25、光合作用模擬模型：

26、

27、其中：pn為凈光合速率，pmax為最大光合速率，i為光照強度，k為光飽和點對應的光照強度，t為實際溫度，tmin、tmax和topt分別為光合作用的最低溫度、最高溫度和最適溫度；

28、呼吸作用模擬模型：

29、

30、其中：r為呼吸速率，rm為參考溫度下的基礎呼吸速率，tref為參考溫度；

31、蒸騰作用模擬模型：

32、

33、其中：gs為氣孔導度，gs0為初始?xì)饪讓?dǎo)度，m為氣孔對光合速率和胞間二氧化碳濃度變化的敏感度系數，a為光合速率，cs為胞間二氧化碳濃度。

34、更進一步地，所述遠程控制端用于將所述云平臺傳輸?shù)姆治鼋Y(jié)果進行分析，確定干旱區域?qū)?yīng)的灌溉策略，并通過確定的灌溉策略控制所述灌溉裝置進行智能灌溉，包括：

35、所述遠程控制端根據采集到的果園所在區域的天氣環境信息確定預設時間內的降水量；

36、基于確定的降水量和干旱區作物在預設時間內的需水量計算預設時間內干旱區作物的目標需水量；

37、以灌溉時間最短和灌溉量最小為目標參數構建目標函數；

38、確定約束條件，所述約束條件包括滿足干旱區作物的目標需水量約束、灌溉單元性能約束、灌溉單元同時工作數量約束、水源供水能力約束和土壤持水能力約束；

39、根據所述目標函數和約束條件確定各干旱區對應的灌溉策略。

40、更進一步地，所述基于確定的降水量和干旱區作物在預設時間內的需水量計算預設時間內干旱區作物的目標需水量，包括：

41、計算確定降水量與干旱區作物在預設時間內的需水量的差值；

42、當計算得到的差值滿足條件時，則基于干旱區土壤的持水能力和灌溉裝置的灌溉效率確定灌溉裝置要補充的目標水量。

43、更進一步地，所述以灌溉時間最短和灌溉量最小為目標參數構建目標函數，包括：

44、

45、其中：n為灌溉單元，t為灌溉裝置總的灌溉時間，ti為第i個灌溉單元的灌溉時間，q為灌溉裝置總的灌溉量，qi為第i個灌溉單元的灌溉量，z為總的目標函數值，w1和w2分別為t和q的權重系數，且w1+w2＝1。

46、更進一步地，所述約束條件包括滿足干旱區作物的目標需水量約束、灌溉單元性能約束、灌溉單元同時工作數量約束、水源供水能力約束和土壤持水能力約束，包括：

47、滿足干旱區作物的目標需水量約束：

48、

49、其中：qneed為干旱區作物在預設時間內所需的水量；

50、灌溉單元性能約束：

51、qi,min≤qi≤qi,max

52、ti,min≤ti≤ti,max

53、其中：qi,min和qi,max分別為第i個灌溉單元的最小和最大允許灌溉量，ti,min和ti，max分別為第i個灌溉單元最短和最長灌溉時間；

54、灌溉單元同時工作數量約束：

55、

56、其中：m為允許同時工作的最大灌溉單元數量，xi為0-1變量，xi＝1表示第i個灌溉單元正在工作，xi＝0表示不工作；

57、水源供水能力約束：

58、

59、其中：qsource為水源每小時的最大供水量；

60、土壤持水能力約束：

61、

62、其中：qinitiαl為土壤初始含水量，qsoil為土壤的最大持水量。

63、從以上技術方案可以看出，本技術實施例具有以下優點：

64、本發明利用果園圖像數據采集端的無人機拍攝果園作物圖像，作物生長數據采集端的傳感器采集作物生長數據，將數據上傳至云平臺；云平臺中的干旱區監測模塊和作物需水量預測模塊分別對圖像和生長數據進行分析處理，得到果園潛在干旱區域和作物需水量信息，并將結果傳輸給遠程控制端；遠程控制端根據這些分析結果確定針對干旱區域的灌溉策略，進而控制灌溉裝置實施智能灌溉，整個過程形成一個從數據采集、分析到?jīng)Q策執行的閉環系統，以適應干旱區果園復雜多變的環境和作物生長需求。智能灌溉系統通過多種數據采集方式，結合云平臺的數據分析和處理能力，以及遠程控制端的智能決策，實現對干旱區果園的精準灌溉，提高水資源利用效率，保障果園作物的良好生長。
