本技術涉及催芽機，尤其涉及一種種子催芽機。

背景技術：

1、種子催芽機是一種用于促進種子發芽和萌發的設備。這種設備通常被設計成具有控制溫濕度、光照等條件的環境，以提供最適宜種子發芽的條件。水稻催芽是種植水稻的重要步驟，直接影響到水稻的生長和產量。

2、授權公告號為cn217850451u的中國專利文件提出一種有機水稻種子的殺菌催芽裝置，包括底座，所述底座的頂部中端固定連接有箱體，所述箱體的一端鉸接有箱門，所述箱門上設有探測窗，所述箱體的內部底端設有角度調節組件，所述箱體的內部偏下方設有升降組件，所述箱體的內部中部設有育苗盤，所述育苗盤的底部開設有透氣孔，所述箱體的內部頂端固定安裝有日光燈，通過設置角度調節組件、吸泵、第一連管、水箱、第二連管、噴頭。

3、但是上述申請中，雖然通過使育苗盤旋轉，便于將育苗盤上稻苗均勻噴灑，但是自動化程度不足，且缺少催芽前病種、空粒及雜質等物質的篩除機構。同時催芽過程中僅通過加熱器加熱，缺少對水稻種子的保溫機構，不僅費電，還易導致熱量流失，從而使水稻種子受涼并導致出芽效率下降。

技術實現思路

1、針對背景技術中存在的問題，提出一種種子催芽機。

2、本實用新型提出一種種子催芽機，包括內部設置有催芽池和加熱器的機體；催芽池的側壁處連通有排水口和藥劑進入口。設置在催芽池上方對催芽池進行噴水的噴水組件。設置在催芽池一側對種子中的病浮粒和雜質物質進行清理的浮粒清理組件。以及設置在催芽池另一側對種子進行保溫的紗布保溫組件。

3、優選的，噴水組件包括對稱設置的兩個螺紋桿；兩個螺紋桿上均轉動連接有連接塊一，并通過連接塊一與機體連接，兩個螺紋桿的一側均連接有電機一，其上還分別螺紋連接有連接桿一；兩個連接桿一的下端共同連接有噴水座；在催芽池上來回移動的噴水座上均勻設有多個噴頭，其上還連通有水管；水管的另一端連通有水箱；水箱上設有測溫控溫儀。

4、優選的，浮粒清理組件包括對稱設置在機體側壁處的兩個氣缸一；兩個氣缸一的伸縮端分別連接有連接桿二；兩個連接桿二間共同轉動連接有網兜；兩個氣缸一間還共同連接有連接桿三；連接桿三上轉動連接有連接塊二，并通過連接塊二與機體連接，連接桿三上還連接有電機二；機體的內壁處設有與網兜配合使用的雜質收集盒。

5、優選的，雜質收集盒的開口朝催芽池的一側傾斜。

6、優選的，紗布保溫組件包括卷筒；卷筒上繞設有紗布，兩側分別轉動連接有連接塊三，并通過連接塊三與機體連接；機體的內壁處還對稱設有氣缸二；兩個氣缸二分別位于卷筒的兩側，氣缸二的伸縮端還連接有對紗布進行夾持的抓夾，通過帶動紗布沿催芽池的池口移動進行覆蓋保溫。

7、優選的，卷筒的上方還設有氣缸三；氣缸三的固定端與機體連接，伸縮端連接有對紗布進行限位的限位板。

8、優選的，催芽池的內底部設有對種子進行保溫的保溫席；保溫席為疏水材質。

9、與現有技術相比，本實用新型具有如下有益的技術效果：

10、(1)該種子催芽機，通過啟動電機一帶動螺紋桿轉動，從而帶動連接桿一和噴水座往復移動，可均勻對種子噴水，盡可能確保每粒種子的溫度和濕度相同。

11、(2)該種子催芽機，通過啟動氣缸一，帶動網兜將漂浮在水面上的病浮粒及雜質收集起來，可對水稻種子中的病粒、空殼及其他雜質進行清理。

12、(3)該種子催芽機，通過啟動氣缸二，使氣缸二帶動抓夾將紗布覆蓋在催芽池上，對水稻種子進行保溫，接著啟動氣缸三，帶動限位板對紗布限位，通過紗布對種子進行物理保溫，避免溫度流失，同時也使每粒種子所受熱量均勻。

13、(4)該種子催芽機，通過噴水組件、浮粒清理組件和紗布保溫組件的相互配合，實現了篩渣、浸種、消毒、催芽等全過程智能化、自動化。

技術特征：

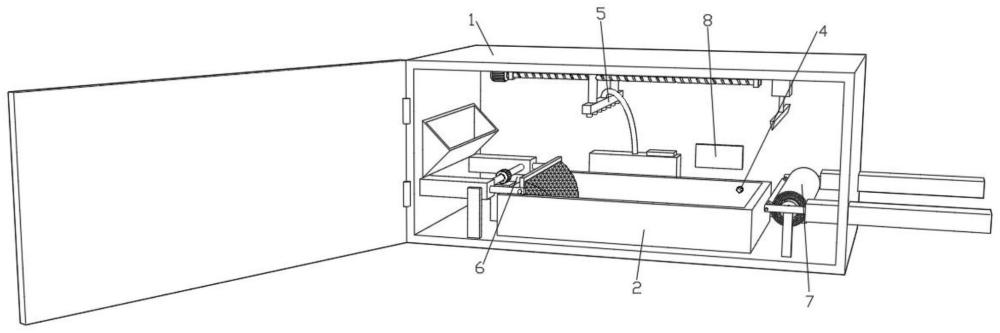

1.一種種子催芽機，其特征在于，包括

2.根據權利要求1所述的一種種子催芽機，其特征在于，噴水組件(5)包括對稱設置的兩個螺紋桿(51)；兩個螺紋桿(51)上均轉動連接有連接塊一，并通過連接塊一與機體(1)連接，兩個螺紋桿(51)的一側均連接有電機一(52)，其上還分別螺紋連接有連接桿一(53)；兩個連接桿一(53)的下端共同連接有噴水座(54)；在催芽池(2)上來回移動的噴水座(54)上均勻設有多個噴頭，其上還連通有水管(55)；水管(55)的另一端連通有水箱(56)；水箱(56)上設有測溫控溫儀(57)。

3.根據權利要求1所述的一種種子催芽機，其特征在于，浮粒清理組件(6)包括對稱設置在機體(1)側壁處的兩個氣缸一(61)；兩個氣缸一(61)的伸縮端分別連接有連接桿二(62)；兩個連接桿二(62)間共同轉動連接有網兜(63)；兩個氣缸一(61)間還共同連接有連接桿三(64)；連接桿三(64)上轉動連接有連接塊二，并通過連接塊二與機體(1)連接，連接桿三(64)上還連接有電機二(65)；機體(1)的內壁處設有與網兜(63)配合使用的雜質收集盒(66)。

4.根據權利要求3所述的一種種子催芽機，其特征在于，雜質收集盒(66)的開口朝催芽池(2)的一側傾斜。

5.根據權利要求1所述的一種種子催芽機，其特征在于，紗布保溫組件(7)包括卷筒(71)；卷筒(71)上繞設有紗布(72)，兩側分別轉動連接有連接塊三，并通過連接塊三與機體(1)連接；機體(1)的內壁處還對稱設有氣缸二(73)；兩個氣缸二(73)分別位于卷筒(71)的兩側，氣缸二(73)的伸縮端還連接有對紗布(72)進行夾持的抓夾(74)，通過帶動紗布(72)沿催芽池(2)的池口移動進行覆蓋保溫。

6.根據權利要求5所述的一種種子催芽機，其特征在于，卷筒(71)的上方還設有氣缸三(75)；氣缸三(75)的固定端與機體(1)連接，伸縮端連接有對紗布(72)進行限位的限位板(76)。

7.根據權利要求1所述的一種種子催芽機，其特征在于，催芽池(2)的內底部設有對種子進行保溫的保溫席(9)；保溫席(9)為疏水材質。

技術總結
本技術涉及催芽機技術領域，尤其涉及一種種子催芽機。其包括內部設置有催芽池和加熱器的機體；催芽池的側壁處連通有排水口和藥劑進入口。設置在催芽池上方對催芽池進行噴水的噴水組件。設置在催芽池一側對種子中的病浮粒和雜質等物質進行清理的浮粒清理組件。以及設置在催芽池另一側對種子進行保溫的紗布保溫組件。本技術通過啟動電機一帶動螺紋桿轉動，從而帶動連接桿一和噴水座往復移動，可均勻對種子噴水。通過啟動氣缸一，帶動網兜將漂浮在水面上的雜質收集起來。通過啟動氣缸二，使氣缸二帶動抓夾將紗布覆蓋在催芽池上，對種子進行保溫。通過噴水組件、浮粒清理組件和紗布保溫組件的相互配合，實現了催芽全過程自動化。

技術研發人員：楊偉明,沈將勇,劉智源
受保護的技術使用者：湖北傳實農業科技有限公司
技術研發日：20240131
技術公布日：2025/3/20
