本技術涉及農業設施，更具體地說，涉及一種沙漠保溫型日光溫室。

背景技術：

1、日光溫室是節能日光溫室的簡稱，又稱暖棚，由兩側山墻、維護后墻體、支撐骨架及覆蓋材料組成。日光溫室是一種在室內不加熱的溫室，其通過后墻體對太陽能吸收實現蓄放熱，維持室內一定的溫度水平，以滿足蔬菜作物生長的需要。也有部分農戶在溫室中增加加溫措施，如爐子，鍋爐，暖管，或者夜間保溫措施，如卷簾棉被等。

2、相較于普通的耕地，沙漠占地面積大，但由于沙漠的沙土不利于蔬菜作物等種植，利用率較低。為了充分開發利用沙漠資源，節約耕地，緩解沙漠地區人多地少、土地資源短缺的矛盾，人們一直探索在干旱沙漠地區發展設施農業與生態防風治沙相結合的新模式，以推動設施農業向更高層次發展，這其中，日光溫室效益取得了明顯經濟成果。沙漠日光溫室，指在沙漠里高標準育苗日光溫室無土栽培和節水保肥等多種栽培模式。但是現有技術中在沙漠中建立溫室還存在著一些問題，如：1、沙漠地區風沙較大，冬季天氣寒冷，普通溫室很難保證種植溫度；2、沙漠中混凝土或其他墻體建筑材料運輸難度大，成本高。

3、因此，當前形勢下，有必要提供出一種用于沙漠里種植蔬菜的保溫型日光溫室，以克服上述現有技術中存在的難題。

技術實現思路

1、有鑒于此，本實用新型提出了一種沙漠保溫型日光溫室，其具體技術方案如下：

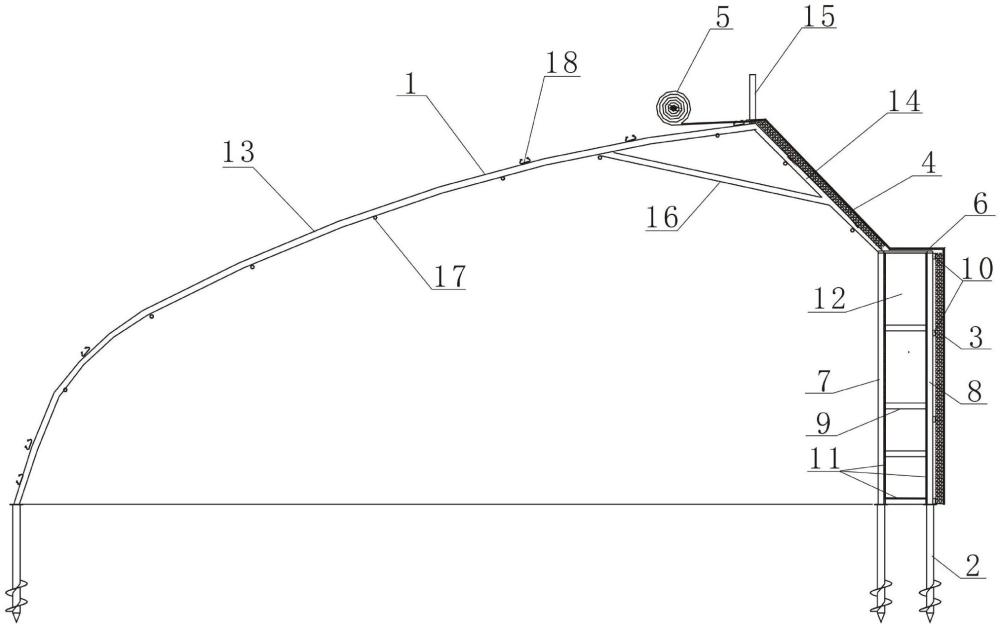

2、一種沙漠保溫型日光溫室，包括后墻、兩側山墻、拱桿、基礎螺旋樁、聚苯保溫板、小后坡聚苯保溫板、溫室前屋面薄膜、前屋面保溫棉被、pvc涂層布；后墻與兩側山墻的結構主體相同，均對應包括由鋼管焊接成的主框架結構，主框架結構包括內側立柱、外側立柱、縱向拉桿、橫梁，內側立柱和外側立柱均為多個，多個內側立柱以及多個外側立柱之間均通過對應多個縱向拉桿連接，橫梁在外側立柱的外側面上下均勻布置有多道，橫梁的外側固定聚苯保溫板；內側立柱與外側立柱的對向面上以及內側立柱與外側立柱之間的底面上分別對應固定有竹膠板，三面竹膠板形成的槽型結構內部填入沙漠沙；拱桿設有多根，每根拱桿均包括前屋面段和小后坡段，后墻對應的內側立柱頂端連接拱桿中小后坡段的后端，山墻對應的內側立柱頂端連接溫室兩側的拱桿；小后坡段的上部整體固定小后坡聚苯保溫板，前屋面段的上部整體鋪設溫室前屋面薄膜，薄膜覆蓋材料的外層設置前屋面保溫棉被；內側立柱與外側立柱的底部以及前屋面段的前端口底部均各自對應連接基礎螺旋樁；后墻與兩側山墻的外表面以及小后坡聚苯保溫板的外表面整體覆蓋pvc涂層布。

3、優選地，內側立柱、外側立柱、縱向拉桿、橫梁、拱桿均為鍍鋅橢圓鋼管，拱桿由鍍鋅橢圓鋼管彎制而成。

4、優選地，橫梁與聚苯保溫板之間、竹膠板與立柱之間均采用燕尾絲固定。

5、優選地，內側立柱與外側立柱的底部以及前屋面段的前端口底部均各自與相對應的基礎螺旋樁采用法蘭連接。

6、優選地，基礎螺旋樁的主體為熱鍍鋅鋼管結構，鋼管的底部為螺旋葉片。

7、優選地，前屋面段的后端上部固定有阻擋前屋面保溫棉被卷至溫室頂部時滑落至小后坡的擋被桿，并且，擋被桿間隔設置有多個。

8、優選地，前屋面段的底面與小后坡段的底面之間連接有支撐桿，支撐桿通過連接件分別與拱桿的前屋面段、小后坡段連接。

9、優選地，多根拱桿的底面共同垂直固定有縱拉桿，縱拉桿在拱桿的長度方向上排列設有多根，且縱拉桿通過連接件與拱桿連接。

10、優選地，拱桿中的前屋面段上表面上沿其長度方向安裝有多道用以固定溫室前屋面薄膜的卡膜槽。

11、優選地，聚苯保溫板與小后坡聚苯保溫板均為100mm厚度的聚苯板；竹膠板采用15mm厚度竹膠板，三面竹膠板形成的槽型結構為封閉槽型空間。

12、相較于現有技術，本實用新型一種沙漠保溫型日光溫室具有以下優點：

13、1、該沙漠保溫型日光溫室利用了沙漠沙作為溫室墻體的填充材料，與混凝土或磚砌等其他墻體相比，大大降低了材料成本，同時也減少了建筑材料運輸成本。

14、2、基礎螺旋樁的應用取代了混凝土基礎，而且安裝便利，不但節省材料成本，同時節省了人工成本。

15、3、后墻及山墻外側增加聚苯保溫板，將沙漠地區冬季夜晚的室溫提高2-3度，可以滿足冬季日光溫室內部蔬菜種植。

16、4、在后墻及山墻聚苯保溫板外層覆蓋pvc涂層布，不但起到了保溫作用，而且還具有抗老化抗風沙作用，大大提高了日光溫室的使用年限。

技術特征：

1.一種沙漠保溫型日光溫室，其特征在于，包括后墻、兩側山墻、拱桿、基礎螺旋樁、聚苯保溫板、小后坡聚苯保溫板、溫室前屋面薄膜、前屋面保溫棉被、pvc涂層布；后墻與兩側山墻的結構主體相同，均對應包括由鋼管焊接成的主框架結構，主框架結構包括內側立柱、外側立柱、縱向拉桿、橫梁，內側立柱和外側立柱均為多個，多個內側立柱以及多個外側立柱之間均通過對應多個縱向拉桿連接，橫梁在外側立柱的外側面上下均勻布置有多道，橫梁的外側固定聚苯保溫板；內側立柱與外側立柱的對向面上以及內側立柱與外側立柱之間的底面上分別對應固定有竹膠板，三面竹膠板形成的槽型結構內部填入沙漠沙；拱桿設有多根，每根拱桿均包括前屋面段和小后坡段，后墻對應的內側立柱頂端連接拱桿中小后坡段的后端，山墻對應的內側立柱頂端連接溫室兩側的拱桿；小后坡段的上部整體固定小后坡聚苯保溫板，前屋面段的上部整體鋪設溫室前屋面薄膜，薄膜覆蓋材料的外層設置前屋面保溫棉被；內側立柱與外側立柱的底部以及前屋面段的前端口底部均各自對應連接基礎螺旋樁；后墻與兩側山墻的外表面以及小后坡聚苯保溫板的外表面整體覆蓋pvc涂層布。

2.根據權利要求1所述的一種沙漠保溫型日光溫室，其特征在于，內側立柱、外側立柱、縱向拉桿、橫梁、拱桿均為鍍鋅橢圓鋼管，拱桿由鍍鋅橢圓鋼管彎制而成。

3.根據權利要求1所述的一種沙漠保溫型日光溫室，其特征在于，橫梁與聚苯保溫板之間、竹膠板與立柱之間均采用燕尾絲固定。

4.根據權利要求1所述的一種沙漠保溫型日光溫室，其特征在于，內側立柱與外側立柱的底部以及前屋面段的前端口底部均各自與相對應的基礎螺旋樁采用法蘭連接。

5.根據權利要求1或4所述的一種沙漠保溫型日光溫室，其特征在于，基礎螺旋樁的主體為熱鍍鋅鋼管結構，鋼管的底部為螺旋葉片。

6.根據權利要求1所述的一種沙漠保溫型日光溫室，其特征在于，前屋面段的后端上部固定有阻擋前屋面保溫棉被卷至溫室頂部時滑落至小后坡的擋被桿，并且，擋被桿間隔設置有多個。

7.根據權利要求1所述的一種沙漠保溫型日光溫室，其特征在于，前屋面段的底面與小后坡段的底面之間連接有支撐桿，支撐桿通過連接件分別與拱桿的前屋面段、小后坡段連接。

8.根據權利要求1所述的一種沙漠保溫型日光溫室，其特征在于，多根拱桿的底面共同垂直固定有縱拉桿，縱拉桿在拱桿的長度方向上排列設有多根，且縱拉桿通過連接件與拱桿連接。

9.根據權利要求1所述的一種沙漠保溫型日光溫室，其特征在于，拱桿中的前屋面段上表面上沿其長度方向安裝有多道用以固定溫室前屋面薄膜的卡膜槽。

10.根據權利要求1所述的一種沙漠保溫型日光溫室，其特征在于，聚苯保溫板與小后坡聚苯保溫板均為100mm厚度的聚苯板；竹膠板采用15mm厚度竹膠板，三面竹膠板形成的槽型結構為封閉槽型空間。

技術總結
本技術涉及農業設施技術領域，公開了一種沙漠保溫型日光溫室，包括后墻、兩側山墻、拱桿、基礎螺旋樁、聚苯保溫板、小后坡聚苯保溫板、溫室前屋面薄膜、前屋面保溫棉被、PVC涂層布；后墻與兩側山墻均對應包括主框架結構，主框架結構的外側固定聚苯保溫板，內側立柱、外側立柱、拱桿的底部均各自對應連接基礎螺旋樁，主框架結構內側前后面及底部分別對應固定有竹膠板；拱桿設有多根，其小后坡段的上部整體固定小后坡聚苯保溫板；后墻與兩側山墻的外表面以及小后坡聚苯保溫板的外表面整體覆蓋PVC涂層布。本技術降低了材料成本、人工成本，減少了建筑材料運輸成本，而且保溫、抗老化、抗風沙效果好，提高了日光溫室的使用年限。

技術研發人員：曹有成,李衍素,柴清,李巍,王博,孫苗
受保護的技術使用者：北京蘭德薩農業科技有限公司
技術研發日：20231214
技術公布日：2025/4/24
