本技術涉及一種滅蚊器，特別涉及一種戶外滅蚊器。

背景技術：

1、隨著人們環保意識和健康意識的提高，人們越來越關注物理殺蟲，用物理殺蟲取代化學殺蟲是今后的發展方向，燈光誘殺害蟲是害蟲物理綜合防治的重要技術手段。近幾年來，在種植過程中使用化學農藥，雖然植物的產量和外觀品質得到提高，但對土壤、水系等環境要素都會產生嚴重的破壞，在所獲得的植物中，化學殘留含量超標將直接影響人們的身體健康。在物質條件不斷提高的今天，人們不僅僅滿足對食品的需求，更關注食品的安全問題，物理防蟲治蟲技術是現代種植業優先選用的技術。同樣在家庭、庭院中采用物理殺蟲也成為人們優先選用的技術；

2、現有技術中滅蚊器大都采用燈光誘捕配合電網擊殺的方式進行，然而現有滅蚊器在使用時不便于使用者對電網進行拆卸清理或者更換，長期使用時電網表面以及網孔內會附著蚊蟲尸體，如若不對其及時進行清理，蚊蟲尸體不僅會對電網的導電性產生影響，也會對周圍環境產生污染。

技術實現思路

1、本實用新型的目的在于提供一種戶外滅蚊器，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種戶外滅蚊器，包括底盤及兩個固定盤，所述底盤的上表面同時與兩個立板的底面固定連接，兩個所述立板分別套設在兩個通槽內，兩個所述通槽分別開設在兩個滑動架的底端，兩個所述滑動架的上端分別與支撐架的左右側面固定連接，所述支撐架的上端前后兩側分別套設在兩個螺紋座內，兩個所述螺紋座的上端均與下側固定盤的底面固定連接。

3、作為本實用新型的一種優選技術方案，所述底盤的底面同時與多個地釘的上端固定連接，每個所述立板內均開設有一組調節孔。

4、作為本實用新型的一種優選技術方案，兩組所述調節孔分別與兩個限位桿的相反端套接，兩個所述限位桿還分別套設在兩個套孔內，兩個所述套孔分別開設在兩個滑動架的下側。

5、作為本實用新型的一種優選技術方案，兩個所述限位桿的相對端均套設有彈簧，兩個所述彈簧的兩端分別與兩個滑動架的相對面及兩個限位桿的相對端固定連接。

6、作為本實用新型的一種優選技術方案，所述支撐架的上端前后兩側均開設有螺紋孔一，兩個所述螺紋孔一分別與兩個螺釘的中部螺紋連接，兩個所述螺釘的端部分別與兩個螺紋座螺紋連接。

7、作為本實用新型的一種優選技術方案，兩個所述固定盤的相對面分別與兩個固定環的相反面固定連接，兩個所述固定環分別與電網套的上下兩端套接。

8、作為本實用新型的一種優選技術方案，所述電網套的底面與導電環的上表面搭接，所述導電環的底面與下側固定盤的下側內側面固定連接，上側所述固定盤的底面中部與誘蚊燈泡的上端固定連接。

9、作為本實用新型的一種優選技術方案，所述誘蚊燈泡及導電環的輸入端均與控制器的輸出端電連接，所述控制器固定連接在下側固定盤的底面上，上側所述固定盤的底面中部還與外螺紋環的上表面固定連接，所述外螺紋環套設在誘蚊燈泡的外側。

10、作為本實用新型的一種優選技術方案，所述外螺紋環與螺紋孔二螺紋連接，所述螺紋孔二開設在玻璃套的上表面中部，所述玻璃套的底面與下側固定盤的上表面固定連接。

11、與現有技術相比，本實用新型的有益效果是：

12、1、本實用新型通過在玻璃套上端開設有螺紋孔二與外螺紋環連接，并且在兩個固定盤的相對面上均設置有固定環與電網套連接，在使用本裝置進行滅蚊時，使用者可以通過控制器控制誘蚊燈泡工作，并且控制導電環通電，此時利用誘蚊燈泡對裝置周圍的蚊蟲進行吸引使得蚊蟲飛向誘蚊燈泡，在此過程中蚊蟲與電網套接觸觸電死亡，在使用本裝置一段時間后，使用者可以關閉誘蚊燈泡及導電環，此時使用者可以轉動上側固定盤使得外螺紋環與螺紋孔二分離，并且拉動上側固定盤向上移動使得上側固定環與電網套的上端分離，此時使用者可以將電網套取下對電網套內外側面進行清理或者對電網套進行更換，從而避免長期使用蚊蟲尸體附著粘連在電網套上影響電網套的導電性，同時也能避免附著在電網套上的蚊蟲尸體對裝置周圍的環境產生污染，并且通過上述結構的設置對電網套拆卸簡單快捷、易于操作。

13、2、本實用新型通過設置螺紋座及螺釘將支撐架與下側固定盤連接，在不使用本裝置時使用者可以拆卸螺釘將固定盤與滑動架、底盤等結構分離，從而便于使用者對裝置進行拆卸轉運及存放，進而提高本裝置使用的便攜性，同時通過設置立板、滑動架將底盤與支撐架連接，并且設置限位桿、彈簧、套孔及調節孔將立板與滑動架進一步連接，在使用本裝置時使用者可以拉動兩個限位桿相互靠近使得限位桿脫離調節孔，此時使用者可以拉動滑動架沿立板上下滑動，從而便于使用者根據實際需求對電網套及誘蚊燈泡的高度進行調整，進而提高本裝置的滅蚊效果。

技術特征：

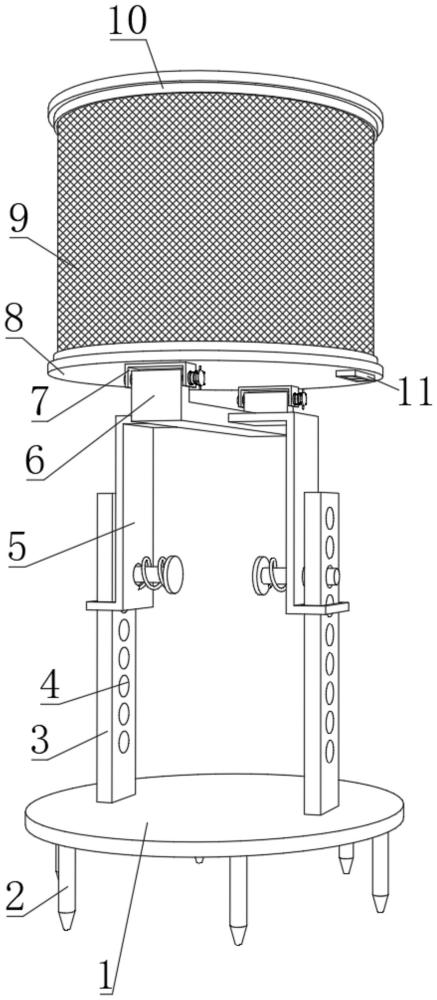

1.一種戶外滅蚊器，包括底盤(1)及兩個固定盤(8)，其特征在于：所述底盤(1)的上表面同時與兩個立板(3)的底面固定連接，兩個所述立板(3)分別套設在兩個通槽(15)內，兩個所述通槽(15)分別開設在兩個滑動架(5)的底端，兩個所述滑動架(5)的上端分別與支撐架(6)的左右側面固定連接，所述支撐架(6)的上端前后兩側分別套設在兩個螺紋座(7)內，兩個所述螺紋座(7)的上端均與下側固定盤(8)的底面固定連接。

2.根據權利要求1所述的一種戶外滅蚊器，其特征在于：所述底盤(1)的底面同時與多個地釘(2)的上端固定連接，每個所述立板(3)內均開設有一組調節孔(4)。

3.根據權利要求2所述的一種戶外滅蚊器，其特征在于：兩組所述調節孔(4)分別與兩個限位桿(12)的相反端套接，兩個所述限位桿(12)還分別套設在兩個套孔(14)內，兩個所述套孔(14)分別開設在兩個滑動架(5)的下側。

4.根據權利要求3所述的一種戶外滅蚊器，其特征在于：兩個所述限位桿(12)的相對端均套設有彈簧(13)，兩個所述彈簧(13)的兩端分別與兩個滑動架(5)的相對面及兩個限位桿(12)的相對端固定連接。

5.根據權利要求1所述的一種戶外滅蚊器，其特征在于：所述支撐架(6)的上端前后兩側均開設有螺紋孔一(17)，兩個所述螺紋孔一(17)分別與兩個螺釘(16)的中部螺紋連接，兩個所述螺釘(16)的端部分別與兩個螺紋座(7)螺紋連接。

6.根據權利要求1所述的一種戶外滅蚊器，其特征在于：兩個所述固定盤(8)的相對面分別與兩個固定環(10)的相反面固定連接，兩個所述固定環(10)分別與電網套(9)的上下兩端套接。

7.根據權利要求6所述的一種戶外滅蚊器，其特征在于：所述電網套(9)的底面與導電環(21)的上表面搭接，所述導電環(21)的底面與下側固定盤(8)的下側內側面固定連接，上側所述固定盤(8)的底面中部與誘蚊燈泡(19)的上端固定連接。

8.根據權利要求7所述的一種戶外滅蚊器，其特征在于：所述誘蚊燈泡(19)及導電環(21)的輸入端均與控制器(11)的輸出端電連接，所述控制器(11)固定連接在下側固定盤(8)的底面上，上側所述固定盤(8)的底面中部還與外螺紋環(18)的上表面固定連接，所述外螺紋環(18)套設在誘蚊燈泡(19)的外側。

9.根據權利要求8所述的一種戶外滅蚊器，其特征在于：所述外螺紋環(18)與螺紋孔二(20)螺紋連接，所述螺紋孔二(20)開設在玻璃套(22)的上表面中部，所述玻璃套(22)的底面與下側固定盤(8)的上表面固定連接。

技術總結
本技術公開了一種戶外滅蚊器，涉及滅蚊器領域，包括底盤及兩個固定盤，所述底盤的上表面同時與兩個立板的底面固定連接，兩個所述立板分別套設在兩個通槽內。本技術通過在玻璃套上端開設有螺紋孔二與外螺紋環連接，并且在兩個固定盤的相對面上均設置有固定環與電網套連接，在使用本裝置一段時間后，使用者可以關閉誘蚊燈泡及導電環，并且將電網套取下對電網套內外側面進行清理或者對電網套進行更換，從而避免長期使用蚊蟲尸體附著粘連在電網套上影響電網套的導電性，同時也能避免附著在電網套上的蚊蟲尸體對裝置周圍的環境產生污染，并且通過上述結構的設置對電網套拆卸簡單快捷、易于操作。

技術研發人員：姜偉濤,張儀東,劉熱
受保護的技術使用者：河南趣野戶外用品有限公司
技術研發日：20240311
技術公布日：2025/4/24
