本技術涉及車輛座椅頭枕，特別是涉及一種可翻轉頭枕、座椅以及車輛。

背景技術：

1、隨著科技、社會的發展，用戶對于車輛各方面的需求也越來越多。除了車輛的機動性能外，車輛的舒適程度、附加功能也逐漸吸引了用戶的目光。目前對車輛座椅的改進大多集中在其舒適程度、通風性能、加熱降溫和按摩性能等方面，對于后排的娛樂功能并沒有太多的可供消費者選擇。

2、目前用戶喜歡在休息和出游時，在車輛內打開投影設備，但是目前車輛并未配置專門用于安裝投影設備的位置，即使有也需要額外安裝或用戶手動安裝，對于用戶的體驗感較差。

技術實現思路

1、為了解決上述背景技術中提到的至少一個問題，本實用新型提供了一種可翻轉頭枕、座椅以及車輛，能夠在用戶需要使用投影設備時，翻轉頭枕露出投影設備，在不需要使用投影設備時，使投影設備容納在頭枕中，能夠提升頭枕的空間利用率，滿足用戶的投影需求，提升用戶的體驗感。

2、本實用新型實施例提供的具體技術方案如下：

3、第一方面，提供一種可翻轉頭枕，包括：

4、頭枕本體、翻轉機構以及頭枕底座；

5、所述頭枕本體與所述翻轉機構活動鉸接，所述翻轉機構與所述頭枕底座連接；

6、所述頭枕本體內設有腔體，所述投影裝置設于所述腔體內，所述腔體用于容納投影裝置。

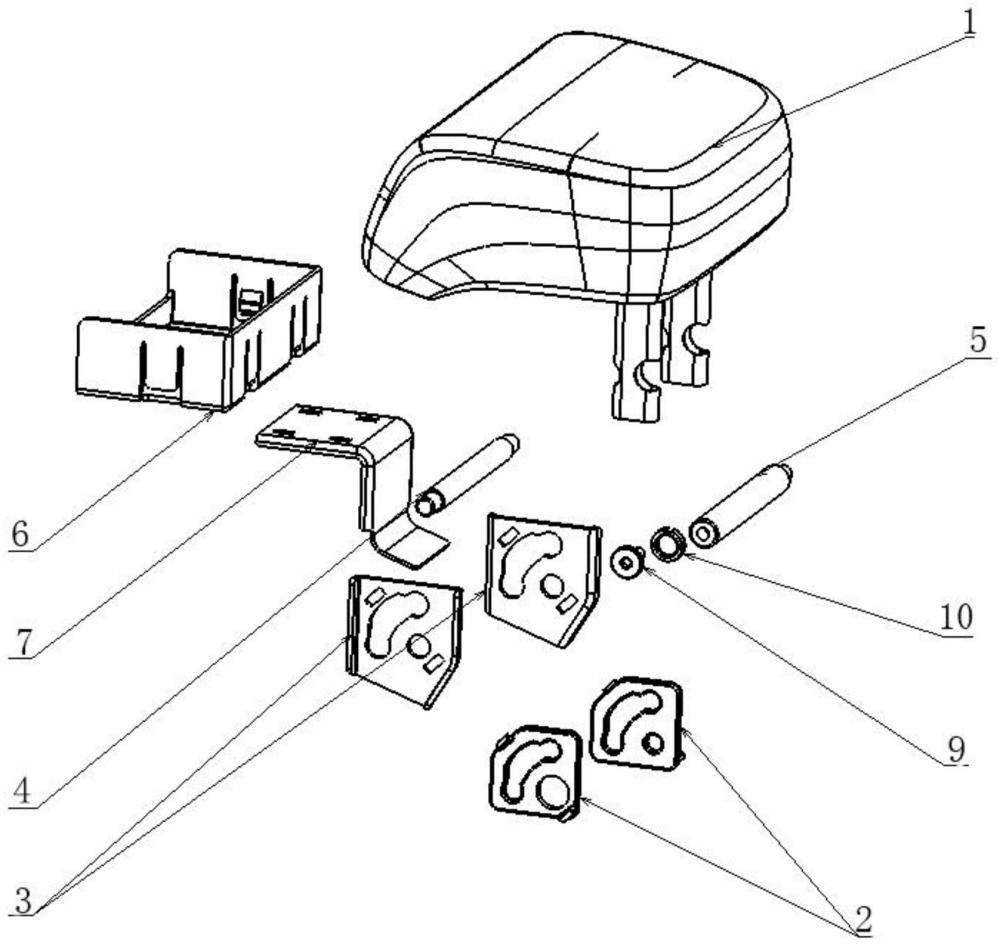

7、進一步的，所述頭枕本體包括插桿，所述翻轉機構包括轉軸座、固定軸以及旋轉軸；

8、所述插桿一側與所述固定軸固定連接，所述插桿另一側與所述旋轉軸活動鉸接；

9、所述旋轉軸與所述轉軸座連接，所述固定軸與所述轉軸座活動鉸接；

10、所述頭枕本體通過所述插桿繞所述旋轉軸旋轉。

11、進一步的，所述轉軸座上開有安裝孔以及異形孔，所述旋轉軸與所述安裝孔配合連接，所述固定軸與所述異形孔配合連接。

12、進一步的，所述異形孔包括第一卡口以及第二卡口，所述固定軸沿所述第一卡口至所述第二卡口方向移動，或者，所述固定軸沿所述第二卡口至所述第一卡口方向移動；

13、所述固定軸與所述第一卡口卡接，或者，所述固定軸與所述第二卡口卡接。

14、進一步的，所述翻轉機構還包括第一安裝板，所述轉軸座與所述第一安裝板連接，所述第一安裝板與所述頭枕底座連接。

15、進一步的，所述投影裝置包括投影容納支架、第二安裝板以及投影組件；

16、所述投影組件與所述投影容納支架連接，所述第二安裝板一端與所述投影容納支架連接，所述第二安裝板另一端與所述頭枕底座連接。

17、進一步的，所述投影容納支架設有一個或多個彈片卡扣，所述投影容納支架通過所述彈片卡扣與所述投影組件卡接。

18、進一步的，所述頭枕本體通過所述插桿繞所述旋轉軸旋轉的角度范圍為0～90°。

19、第二方面，提供一種座椅，所述座椅包括如下結構的可翻轉頭枕：

20、頭枕本體、翻轉機構以及頭枕底座；

21、所述頭枕本體與所述翻轉機構活動鉸接，所述翻轉機構與所述頭枕底座連接；

22、所述頭枕本體內設有腔體，所述投影裝置設于所述腔體內，所述腔體用于容納投影裝置。

23、第三方面，提供一種車輛，所述車輛包括上述座椅。

24、本實用新型實施例具有如下有益效果：

25、本實用新型實施例提供的，能夠在用戶不需要投影時，座椅頭枕處于常規使用狀態，投影裝置藏在頭枕本體中的腔體內，從外側看不到投影裝置，提升座椅頭枕的美觀度以及空間利用率，不影響用戶的日常使用；在用戶需要投影時，通過翻轉機構翻轉頭枕本體，可以露出投影裝置，通過投影裝置實現投影功能，以滿足用戶的投影需求，滿足用戶的娛樂需求，提高用戶的使用體驗。

技術特征：

1.一種可翻轉頭枕，其特征在于，包括：

2.根據權利要求1所述的可翻轉頭枕，其特征在于，所述頭枕本體包括插桿，所述翻轉機構包括轉軸座、固定軸以及旋轉軸；

3.根據權利要求2所述的可翻轉頭枕，其特征在于，所述轉軸座上開有安裝孔以及異形孔，所述旋轉軸與所述安裝孔配合連接，所述固定軸與所述異形孔配合連接。

4.根據權利要求3所述的可翻轉頭枕，其特征在于，所述異形孔包括第一卡口以及第二卡口，所述固定軸沿所述第一卡口至所述第二卡口方向移動，或者，所述固定軸沿所述第二卡口至所述第一卡口方向移動；

5.根據權利要求2所述的可翻轉頭枕，其特征在于，所述翻轉機構還包括第一安裝板，所述轉軸座與所述第一安裝板連接，所述第一安裝板與所述頭枕底座連接。

6.根據權利要求1所述的可翻轉頭枕，其特征在于，所述投影裝置包括投影容納支架、第二安裝板以及投影組件；

7.根據權利要求6所述的可翻轉頭枕，其特征在于，所述投影容納支架設有一個或多個彈片卡扣，所述投影容納支架通過所述彈片卡扣與所述投影組件卡接。

8.根據權利要求2所述的可翻轉頭枕，其特征在于，所述頭枕本體通過所述插桿繞所述旋轉軸旋轉的角度范圍為0～90°。

9.一種座椅，其特征在于，所述座椅包括如權利要求1至8中任一項所述的可翻轉頭枕。

10.一種車輛，其特征在于，所述車輛包括如權利要求9所述的座椅。

技術總結
本技術公開了一種可翻轉頭枕、座椅以及車輛，涉及車輛座椅頭枕技術領域。可翻轉頭枕包括：頭枕本體、翻轉機構以及頭枕底座；所述頭枕本體與所述翻轉機構活動鉸接，所述翻轉機構與所述頭枕底座連接；所述頭枕本體內設有腔體，所述腔體用于容納投影裝置。本技術能夠在用戶需要使用投影設備時，翻轉頭枕露出投影設備，在不需要使用投影設備時，使投影設備容納在頭枕中，能夠提升頭枕的空間利用率，滿足用戶的投影需求，提升用戶的體驗感。

技術研發人員：劉劍,李冠群,劉云濤,姜永
受保護的技術使用者：浙江吉利控股集團有限公司
技術研發日：20240318
技術公布日：2025/4/28
