本技術涉及草莓種植，具體為一種具有排水功能的草莓種植裝置。

背景技術：

1、草莓，薔薇科草莓屬多年生草本植物，被譽為“水果皇后”，草莓原產于南美，中國各地及歐洲等地廣為栽培，宜生長于肥沃、疏松中性或微酸性的土壤中，國內優良品種的草莓很多，全世界共有20000多個，但大面積栽培的優良品種只有幾十個。

2、目前現有的技術中，草莓在種植時，種植戶多是將草莓直接種植在土地田壟上，在草莓需水量較大時期，大水量容易導致田壟間的排水系統損壞，不能及時的將水排出，由于草莓不耐澇，從而導致草莓損傷，且草莓直接種植在田壟上，也不便于調節控制土壤水分，并且多余的水澆灌在田壟間，也會造成水的浪費。

3、因此我們對此做出改進，提出一種具有排水功能的草莓種植裝置。

技術實現思路

1、為了解決上述技術問題，本實用新型提供了如下的技術方案：

2、本實用新型一種具有排水功能的草莓種植裝置，包括裝置外殼，所述裝置外殼前端開設有取放口，且取放口處鉸接安裝有門板，裝置外殼內部固定安裝有種植箱，且種植箱上端為敞口設置，種植箱內部底端設置有種植土壤；

3、所述裝置外殼內部頂端固定安裝有水箱，水箱內部設置有澆灌用水，且澆灌用水下端安裝有澆灌頭，裝置外殼內部底端固定安裝有回收箱，種植箱下端通過多個回收管與回收箱固定連通，回收箱底部后端固定連通有回流管，回流管另一端依次貫穿于回收箱底部后端、裝置外殼底部后端、裝置外殼頂部后端以及水箱頂部后端，并延伸至水箱內部，回流管上固定安裝有第二水泵。

4、作為本實用新型的一種優選技術方案，所述裝置外殼內部，且位于水箱和種植箱之間位置固定安裝有澆灌箱，且澆灌箱通過連接管與水箱固定連通，連接管上固定安裝有第一水泵；

5、澆灌箱下端均勻固定連通有多個澆灌頭。

6、作為本實用新型的一種優選技術方案，所述水箱內部，且位于回流管另一端下方位置固定安裝有過濾板。

7、作為本實用新型的一種優選技術方案，所述回收箱上端固定安裝有液位傳感器，液位傳感器感應端下端貫穿于回收箱頂端，并延伸至回收箱內部底端；

8、所述裝置外殼底部后端面固定安裝有控制器。

9、作為本實用新型的一種優選技術方案，所述液位傳感器與控制器電性連接，控制器與第二水泵電性連接。

10、作為本實用新型的一種優選技術方案，所述裝置外殼以及水箱頂部前端均開設有清理口，且清理口處安裝有清理門板。

11、作為本實用新型的一種優選技術方案，所述清理門板上固定安裝有透明觀察窗。

12、本實用新型的有益效果是：

13、1、該種具有排水功能的草莓種植裝置，可將草莓種植在種植土壤內，通過啟動第一水泵，可將水箱內的澆灌用水通過連接管吸入到澆灌箱內，最后通過多個澆灌頭均勻澆灌于種植土壤內，種植土壤內多余的澆灌用水通過回收管流入到回收箱內，通過啟動第二水泵，第二水泵工作，可將回收箱內的澆灌用水通過回流管流回到水箱內，流入到水箱內的澆灌用水可通過過濾板進行過濾，進而可再次對種植土壤進行澆灌。通過上述設計，可實現對多余的灌溉用水進行排出，并且能夠回收再利用。

14、2、該種具有排水功能的草莓種植裝置，首先對控制器設置一個極大值，液位傳感器可收集回收箱內灌溉用水的液位信息，并將該液位信息傳送給控制器，控制器將該液位信息轉變?yōu)閿?shù)據，當該數據大于等于極大值時，說明此時回收箱內的灌溉用水已經充滿，控制器便可對第二水泵發送指令，第二水泵便可自動工作，提高了本實用新型自動化程度。通過上述設計，可便于對回收箱內的灌溉用水進行自動回流到水箱內，無需人工操作，更加方便。

15、本實用新型具有排水功能，可將多余的灌溉用水排掉，避免損壞草莓，并且能夠?qū)⑴诺舻墓喔扔盟詣踊厥赵倮茫_到了節水效果。

技術特征：

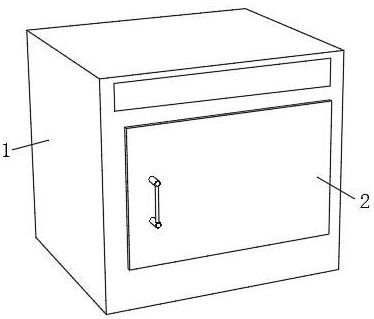

1.一種具有排水功能的草莓種植裝置，其特征在于，包括裝置外殼（1），所述裝置外殼（1）前端開設有取放口，且取放口處鉸接安裝有門板（2），裝置外殼（1）內部固定安裝有種植箱（6），且種植箱（6）上端為敞口設置，種植箱（6）內部底端設置有種植土壤（11）；

2.根據權利要求1所述的一種具有排水功能的草莓種植裝置，其特征在于，所述裝置外殼（1）內部，且位于水箱（3）和種植箱（6）之間位置固定安裝有澆灌箱（5），且澆灌箱（5）通過連接管與水箱（3）固定連通，連接管上固定安裝有第一水泵（13）；

3.根據權利要求2所述的一種具有排水功能的草莓種植裝置，其特征在于，所述水箱（3）內部，且位于回流管（9）另一端下方位置固定安裝有過濾板（16）。

4.根據權利要求3所述的一種具有排水功能的草莓種植裝置，其特征在于，所述回收箱（8）上端固定安裝有液位傳感器（7），液位傳感器（7）感應端下端貫穿于回收箱（8）頂端，并延伸至回收箱（8）內部底端；

5.根據權利要求4所述的一種具有排水功能的草莓種植裝置，其特征在于，所述液位傳感器（7）與控制器（14）電性連接，控制器（14）與第二水泵（15）電性連接。

6.根據權利要求5所述的一種具有排水功能的草莓種植裝置，其特征在于，所述裝置外殼（1）以及水箱（3）頂部前端均開設有清理口，且清理口處安裝有清理門板（2）。

7.根據權利要求6所述的一種具有排水功能的草莓種植裝置，其特征在于，所述清理門板（2）上固定安裝有透明觀察窗。

技術總結
本技術公開了一種具有排水功能的草莓種植裝置，具體涉及草莓種植技術領域，包括裝置外殼，所述裝置外殼前端開設有取放口，且取放口處鉸接安裝有門板，裝置外殼內部固定安裝有種植箱，且種植箱上端為敞口設置，種植箱內部底端設置有種植土壤；所述裝置外殼內部頂端固定安裝有水箱，水箱內部設置有澆灌用水，且澆灌用水下端安裝有澆灌頭，裝置外殼內部底端固定安裝有回收箱，種植箱下端通過多個回收管與回收箱固定連通，回收箱底部后端固定連通有回流管。本技術具有排水功能，可將多余的灌溉用水排掉，避免損壞草莓，并且能夠?qū)⑴诺舻墓喔扔盟詣踊厥赵倮茫_到了節水效果。

技術研發人員：張繼河
受保護的技術使用者：煙臺萬畝良田農業綜合開發有限公司
技術研發日：20240322
技術公布日：2025/4/28
