本技術涉及農業，具體為一種農業肥料播撒裝置。

背景技術：

1、所謂農業技術領域包括很多，比如播種、噴藥、耕地和施肥等，其中施肥是很重要的，施肥能夠保證土壤的營養平衡，從而能夠更好的種出好的農作物，因為一般都是人工進行施肥，由于人工進行施肥不能夠保證播撒的均勻和定量，因此，市場上的農業肥料播撒裝置多種多樣；

2、但一般的農業肥料播撒裝置仍然存在一些問題，比如在進行播撒的時候不能夠播撒的很均勻，這樣就會導致在進行對農作物的種植時候，影響農作物的生長，然后是因為肥料在從包裝袋倒入到裝置內部之后，可能會有部分肥料因為運輸或者潮氣形成大大的集成肥料塊，還要人工對其進行捏碎，這樣就耽誤了播撒時間，從而降低了工作效率，以及傳統的播撒裝置不能夠對播撒范圍進行調整，這樣就會增加來回播撒的次數，從而增加工作量，因此，我們提出一種農業肥料播撒裝置，以便于解決上述中提出的問題。

技術實現思路

1、本實用新型的目的在于提供一種農業肥料播撒裝置，以解決上述背景技術提出的目前在進行播撒的時候不能夠播撒的很均勻，這樣就會導致在進行對農作物的種植時候，影響農作物的生長，然后是因為肥料在從包裝袋倒入到裝置內部之后，可能會有部分肥料因為運輸或者潮氣形成大大的集成肥料塊，還要人工對其進行捏碎，這樣就耽誤了播撒時間，從而降低了工作效率，以及傳統的播撒裝置不能夠對播撒范圍進行調整，這樣就會增加來回播撒的次數，從而增加工作量，因此，我們提出一種農業肥料播撒裝置，以便于解決上述中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種農業肥料播撒裝置，包括：

3、底板，所述底板上方表面固定設置有儲料斗；

4、還包括：

5、所述儲料斗的上方內部設置有破碎機構，其中包括：第一電機、第一齒輪、第二齒輪和破碎桿，其中第一電機固定設置在儲料斗的右側面的上方，且第一電機的輸出端固定設置有第一齒輪；

6、所述儲料斗的下方內部設置有高效播撒機構，其中包括：第二電機、連接塊、滑動塊和擺動板，其中第二電機固定設置在底板的上方表面左側，且第二電機的輸出端固定設置有連接塊；

7、所述底板的下方設置有調整高度機構，其中包括：松緊鎖具、螺紋桿、第三齒輪和鏈條，其中松緊鎖具的上端螺紋連接有螺紋桿，且松緊鎖具的中間部分外圍設置有第三齒輪，而且松緊鎖具的下端轉動連接在下方的支撐腿上。

8、優選的，所述第一齒輪的左側固定設置有破碎桿的最右端，且第一齒輪的后方嚙合連接有第二齒輪，而且破碎桿的最左端轉動連接在儲料斗的左側內壁，并且第二齒輪的左側固定設置有破碎桿。

9、優選的，所述連接塊的最右端固定設置有滑動塊，且滑動塊滑動連接在擺動板右側內部的凹槽中，而且擺動板的上下兩端轉動連接在儲料斗的內部。

10、優選的，所述螺紋桿的上端固定設置在支撐腿的下半段，且支撐腿的上半段固定設置在底板的下方表面，而且底板的下方固定設置有伸縮限位腿。

11、優選的，所述第三齒輪的外圍嚙合連接有鏈條的左半段，且整個調整高度機構以底板的中心點對稱設置，而且伸縮限位腿根據底板的中心點對稱設置。

12、與現有技術相比，本實用新型的有益效果是：該農業肥料播撒裝置，通過在儲料斗的上方內部設置有破碎機構，這樣就能夠將肥料中的肥料塊進行破碎，這樣不但能夠省去手動破碎的時間，而且還能夠向下輸送肥料，而且還在儲料斗的下方內部設置有高效播撒機構，這樣就能夠在播撒的時候能夠更加均勻快速，以及在底板的下方那個設置有調整高度機構，這樣就能夠調整高度與高效播撒機構配合，從而達到大范圍播撒，從而省去來回播撒的時間，大大減少了工作量；

13、1.設置有第一電機、第一齒輪、第二齒輪和破碎桿，通過啟動第一電機，然后第一齒輪就會帶動第二齒輪進行轉動，這樣儲料斗內部的兩個破碎桿就會將成塊的肥料進行破碎，從而省去了人工對其進行怕破碎的時間；

14、2.設置有第二電機、連接塊、滑動塊和擺動板，通過啟動第二電機，使得第二電機輸出端固定設置的連接塊進行轉動，連接塊會使得滑動塊在擺動板內部進行滑動，從而使得擺動板在儲料斗的下方進行擺動，這樣就能通過控制第二電機的轉動，從而使得播撒的量，而且播撒的很均勻；

15、3.設置有松緊鎖具、螺紋桿、第三齒輪和鏈條，通過轉動松緊鎖具，這樣松緊鎖具就會與上下方設置的螺紋桿進行螺紋運動，這樣就能夠調整高度，從而配合高效播撒機構使得播撒的范圍變的更大。

技術特征：

1.一種農業肥料播撒裝置，包括：

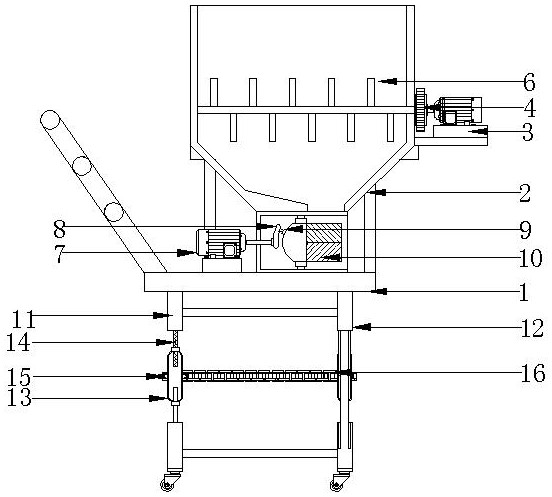

2.根據權利要求1所述的一種農業肥料播撒裝置，其特征在于：所述第一齒輪（4）的左側固定設置有破碎桿（6）的最右端，且第一齒輪（4）的后方嚙合連接有第二齒輪（5），而且破碎桿（6）的最左端轉動連接在儲料斗（2）的左側內壁，并且第二齒輪（5）的左側固定設置有破碎桿（6）。

3.根據權利要求1所述的一種農業肥料播撒裝置，其特征在于：所述連接塊（8）的最右端固定設置有滑動塊（9），且滑動塊（9）滑動連接在擺動板（10）右側內部的凹槽中，而且擺動板（10）的上下兩端轉動連接在儲料斗（2）的內部。

4.根據權利要求1所述的一種農業肥料播撒裝置，其特征在于：所述螺紋桿（14）的上端固定設置在支撐腿（11）的下半段，且支撐腿（11）的上半段固定設置在底板（1）的下方表面，而且底板（1）的下方固定設置有伸縮限位腿（12）。

5.根據權利要求1所述的一種農業肥料播撒裝置，其特征在于：所述第三齒輪（15）的外圍嚙合連接有鏈條（16）的左半段，且整個調整高度機構以底板（1）的中心點對稱設置，而且伸縮限位腿（12）根據底板（1）的中心點對稱設置。

技術總結
本技術公開了一種農業肥料播撒裝置，包括：底板，所述底板上方表面固定設置有儲料斗，還包括：所述儲料斗的上方內部設置有破碎機構，其中包括：第一電機、第一齒輪、第二齒輪和破碎桿，其中第一電機固定設置在儲料斗的右側面的上方。該農業肥料播撒裝置，通過在儲料斗的上方內部設置有破碎機構，這樣就能夠將肥料中的肥料塊進行破碎，這樣不但能夠省去手動破碎的時間，而且還能夠向下輸送肥料，而且還在儲料斗的下方內部設置有高效播撒機構，這樣就能夠在播撒的時候能夠更加均勻快速，以及在底板的下方那個設置有調整高度機構，這樣就能夠調整高度與高效播撒機構配合，從而達到大范圍播撒，從而省去來回播撒的時間。

技術研發人員：唐銘凱,陳鴻仁,陳婕琳,伍芷樂,韓佳夏
受保護的技術使用者：廣東凱越農業科技有限公司
技術研發日：20240730
技術公布日：2025/4/28
