本技術涉及恒溫箱，更具體地說，涉及一種種子培育恒溫箱。

背景技術：

1、種子居于農業生產鏈條的最上源，是農業生產中最基本、最重要的生產資料，也是人類生存和發展的基礎。糧食的增產增收，成為確保國家糧食供給安全的根本途徑。糧食生產離不開種子，種子行業處于整個農業產業鏈的起點，在很大程度上影響甚至決定了農作物產量和質量。作為農業大國，中國種子行業具有巨大、穩定的市場需求。

2、現有技術中公開號為cn216492317u的專利文獻提供農業用種子培育恒溫箱，該裝置通過在箱體上方設置鼓風機，在鼓風機輸出口連接有加熱管，在箱體側方設置水箱，在水箱輸出端連接有水泵，利用水泵將水箱內的水通過噴頭噴出，從而實現調節箱內溫度與濕度的目的。

3、雖然該裝置有益效果較多，但依然存在下列問題：該裝置使用過程中，加熱管與鼓風機均處于箱體頂部，會導致箱體上下溫度產生差別，影響培育結果，且過于干燥情況下，箱內濕度不夠；而置物盤與承載座貼合，會導致土壤內部水分無法排除，導致影響發芽率、根莖腐爛等問題出現，鑒于此，我們提出了一種種子培育恒溫箱。

技術實現思路

1、1.要解決的技術問題

2、本實用新型的目的在于提供一種種子培育恒溫箱，以解決上述背景技術中提出溫度不穩定、且過于干燥情況下，箱內濕度不夠和土壤水分無法排除的問題。

3、2.技術方案

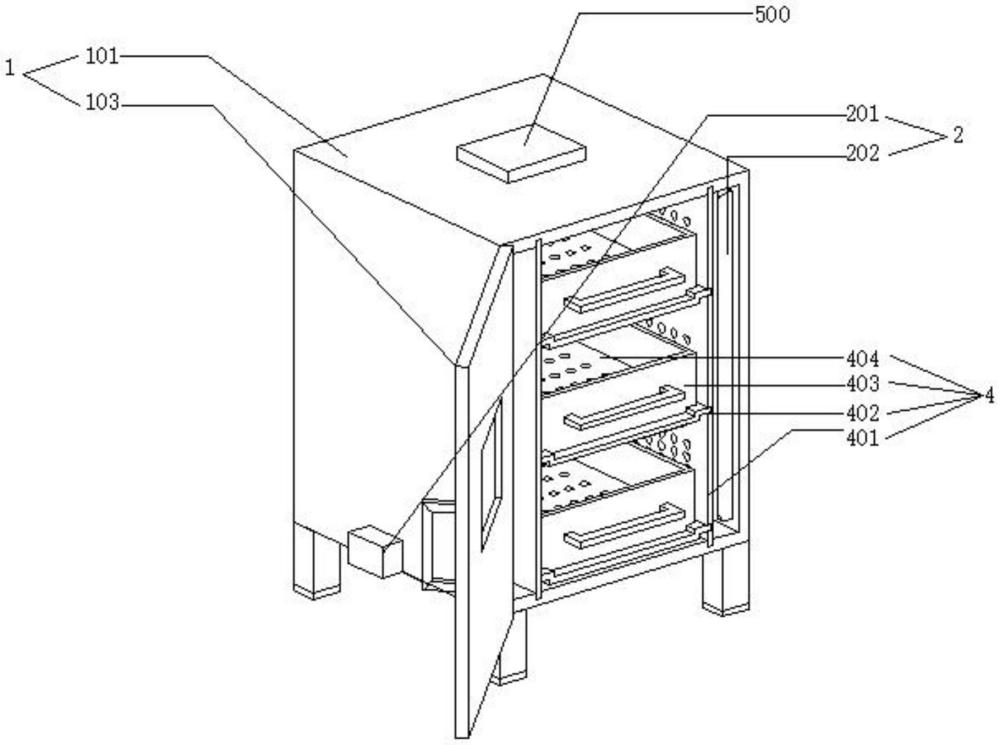

4、一種種子培育恒溫箱，包括恒溫箱主體，所述恒溫箱主體包括箱體、及設置于箱體前端的箱門；

5、溫度控制設備，所述溫度控制設備包括設置于箱體下方兩側的鼓風機、并與鼓風機輸出端連接有加熱管、以及在箱體里側內壁上設置有溫度傳感器，所述箱體背部箱板上設置有散熱扇；

6、潮濕控制設備，所述潮濕控制設備包括設置于箱體后側外壁上的蓄水箱、并與蓄水箱輸出端連接設置有水泵、以及在箱體里側內壁上設置的濕度傳感器，所述箱體頂端設置有plc，所述plc電性連接鼓風機、散熱扇和水泵；

7、托物架，所述托物架包括設置于箱體內部的透氣板、安裝于透氣板側壁的托板、安裝于托板上方的置物箱，所述置物箱的內部設置有置物隔板。

8、優選地，所述箱體底部四角均設置有支撐腳，所述支撐腳底部安裝有防滑墊。

9、優選地，所述蓄水箱與水泵之間連接設置有輸水管，所述水泵的輸出端連接有出水管，所述出水管的輸出端設置有多個霧化噴頭。

10、優選地，所述箱體的內腔底部開設有與鼓風機相匹配的鼓風機氣口。

11、優選地，所述箱體的內腔頂部和內腔底部均設有透氣板卡槽，所述透氣板的側壁開設有透氣孔和托板卡槽，所述托板后方設置有限位塊，所述置物隔板上方均勻開設有換氣孔。

12、優選地，所述箱門中部開設有觀察窗，所述觀察窗內嵌玻璃，所述箱門表面安裝有把手。

13、3.有益效果

14、相比于現有技術，本實用新型的優點在于：

15、本實用新型通過將鼓風機安裝在箱體兩側，輸出端連接至箱體內壁兩側的加熱管，對箱體內部進行均勻控溫，使得溫度更加穩定，而水泵輸入輸出兩端分別連接蓄水箱與霧化噴頭，經過霧化噴頭將水霧化后，水霧可以更好的保持箱內濕度，以及更好的完成澆灌工作，可以得到良好的培育數據；

16、其次，利用置物箱內部設置的置物隔板使得置物箱內土壤的多余水分流出，使得土壤保持適合的濕度，減少使用時影響發芽率和泡爛根莖的事情發生。

技術特征：

1.一種種子培育恒溫箱，其特征在于，包括：

2.根據權利要求1所述的一種種子培育恒溫箱，其特征在于，所述箱體(101)底部四角均設置有支撐腳(120)，所述支撐腳(120)底部安裝有防滑墊(130)。

3.根據權利要求2所述的一種種子培育恒溫箱，其特征在于，所述蓄水箱(301)與水泵(302)之間連接設置有輸水管(311)，所述水泵(302)的輸出端連接有出水管(312)，所述出水管(312)的輸出端設置有多個霧化噴頭(313)。

4.根據權利要求3所述的一種種子培育恒溫箱，其特征在于，所述箱體(101)的內腔底部開設有與鼓風機(201)相匹配的鼓風機氣口(220)。

5.根據權利要求4所述的一種種子培育恒溫箱，其特征在于，所述箱體(101)的內腔頂部和內腔底部均設有透氣板卡槽(411)，所述透氣板(401)的側壁開設有透氣孔(412)和托板卡槽(413)，所述托板(402)后方設置有限位塊(414)，所述置物隔板(404)上方均勻開設有換氣孔(415)。

6.根據權利要求5所述的一種種子培育恒溫箱，其特征在于，所述箱門(103)中部開設有觀察窗(700)，所述觀察窗(700)內嵌玻璃(710)，所述箱門(103)表面安裝有把手(720)。

技術總結
本技術公開了一種種子培育恒溫箱，屬于恒溫箱技術領域。包括恒溫箱主體，箱體外部設有鼓風機，鼓風機輸出端與箱體內部相通，箱體內壁設有若干加熱管，箱體背部設置有蓄水箱，蓄水箱輸出端通過輸水管連接有水泵，水泵通過出水管連接有霧化噴頭，箱體頂部設有PLC，箱體內側設有托物架。本技術通過溫度傳感器和濕度傳感器獲取環境數據后，PLC會控制開啟鼓風機、散熱扇和水泵，使得溫度與濕度得以穩定維持，置物箱內通過置物隔板使得土壤上方多余水分流出，確保土壤水分合適。本技術結構設計安全合理，可以極大程度確保箱內溫度、濕度及土壤水分保持穩定，降低了使用過程中環境不夠穩定，導致的培育效果的偏差。

技術研發人員：梁偉
受保護的技術使用者：無錫市意爾達試驗設備制造有限公司
技術研發日：20240730
技術公布日：2025/4/28
