本技術涉及果樹澆水，具體為一種果樹澆水裝置。

背景技術：

1、果樹是指果實可食的樹木，能提供可供食用的果實、種子的多年生植物及其砧木的總稱，果樹種植是一個長期且漫長的種植過程，在種植的過程中，不但要精心的施肥、除蟲、打藥，還要時刻關心土壤的化學環境和微生物環境，特別是在果樹的澆水過程中，存在澆水量大，費時費力，人工成本高的問題，且在樹坑澆水，由于水流的沖擊，會導致土壤變得致密，影響樹木根部的呼吸，影響生長速率，現有的果樹澆水裝置通常在果樹的根部位置埋設水管并對果樹進行澆水,在對小面積的果樹種植澆水時成本較高,同時只能對果樹的根部進行澆水,但一些果樹在果實膨大期不僅要保證土壤的水分供給，還要通過葉面噴水等方式，增加空氣濕度，以滿足果實膨大的需求，因此，亟需設計一種果樹澆水裝置，以解決上述缺陷，顯得尤為重要。

技術實現思路

1、1)實用新型要解決的技術問題

2、針對現有技術的不足，本實用新型設計了一種果樹澆水裝置，該果樹澆水裝置旨在解決現有技術下果樹澆水裝置不適合給小面積的果樹澆水的技術問題。

3、2)技術方案

4、為實現上述目的，本實用新型提供如下技術方案：

5、一種果樹澆水裝置，包括底座，所述底座的一側拐角處均連接有支撐桿，所述支撐桿遠離底座的一端連接有連接板，所述連接板遠離底座的一側安裝有水箱，所述連接板靠近底座的一側安裝有澆水組件，所述澆水組件用于對果樹底部澆水，底座與連接板之間由支撐桿支撐出空間，方便澆水組件在內部調整灑水的方向。

6、作為本實用新型優選的方案，所述底座的一側且遠離澆水組件的位置處連接有推拉把手，所述底座遠離支撐桿的一側拐角處均連接有萬向輪，整個澆水裝置通過萬向輪在地面上移動，使用者通過推拉把手將整個澆水裝置推動至需要位置處。

7、作為本實用新型優選的方案，所述澆水組件包括固定管道、位于固定管道外側的l形過水管和位于l形過水管一端的噴水組件，所述固定管道的一端貫穿連接板延伸至水箱內部，所述噴水組件位于l形過水管遠離固定管道的一端，水流從固定管道傳輸進l形過水管內，接著通過噴水組件噴出。

8、作為本實用新型優選的方案，所述固定管道遠離連接板的一端連接有彈性卡扣，所述彈性卡扣的外側套接有密封圈，所述l形過水管一端的內部與彈性卡扣相適配安裝，將彈性卡扣卡入l形過水管內部，即可對固定管道和l形過水管進行固定。

9、作為本實用新型優選的方案，所述l形過水管的外側套接有固定環，所述固定環的表面連接有固定桿，所述固定桿的一端延伸至兩組支撐桿之間且貫穿推拉把手，所述噴水組件通過l形過水管延伸至遠離推拉把手的兩組支撐桿之間，通過固定桿控制噴水組件的噴灑方位。

10、作為本實用新型優選的方案，所述噴水組件包括輸水管和噴頭，所述輸水管的一端與l形過水管之間連接有控流閥，所述輸水管遠離控流閥的一端呈半圓形結構設計，所述噴頭的一端呈半圓形結構設計，所述噴頭與輸水管相適配安裝，所述輸水管的內部?jī)蓚?cè)開設有卡槽一，所述噴頭的兩側相對應卡槽一的位置處開設有卡槽二，所述卡槽一與卡槽二的內部滑動連接有限位球，使用者澆水時，開啟控流閥，水流從l形過水管內進入輸水管，接著從噴頭內噴出。

11、作為本實用新型優選的方案，所述連接板的一側且位于水箱兩邊均連接有電動伸縮桿，所述水箱的兩側相對應電動伸縮桿的位置處連接有抽水泵，通過抽水泵將水箱內的水流抽出使用。

12、作為本實用新型優選的方案，兩組所述電動伸縮桿遠離連接板的一端連接有固定板，所述固定板遠離電動伸縮桿的一側連接有兩組限位板，兩組所述限位板之間轉動連接有蓄水筒，所述蓄水筒遠離水箱的一側表面連接有多組霧化噴頭，所述蓄水筒與抽水泵之間連接有軟水管，抽水泵將水流抽出，通過軟水管輸送至蓄水筒內部，接著由多組霧化噴頭噴出。

13、3)有益效果

14、與現有技術相比，本實用新型的有益效果是：

15、首先，通過輸水管和噴頭的設計，澆水時，使用者調整噴頭角度，此時限位球卡住輸水管內側的卡槽一與噴頭外側的卡槽二內部，避免移動至一定位置時噴頭脫離輸水管內部，同時將噴頭對著果樹根部進行澆水，增加果樹根部的土壤快速將水吸收至果樹根部；

16、其次，通過固定管道和固定桿的設計，將彈性卡扣卡入l形過水管內部，即可對固定管道和l形過水管進行固定，同時方便l形過水管在固定管道外側轉動，在水流流動時，密封圈避免水流從固定管道和l形過水管的縫隙流出；

17、最后，通過軟水管的設計，抽水泵將水箱內的水流抽出，接著通過軟水管將水流輸送至蓄水筒內部，由多組霧化噴頭噴出，同時對不同高度的果樹樹葉進行澆水時，由于軟水管具有一定的可塑性，使電動伸縮桿移動時不會扯到軟水管，導致軟水管脫離抽水泵或蓄水筒。

技術特征：

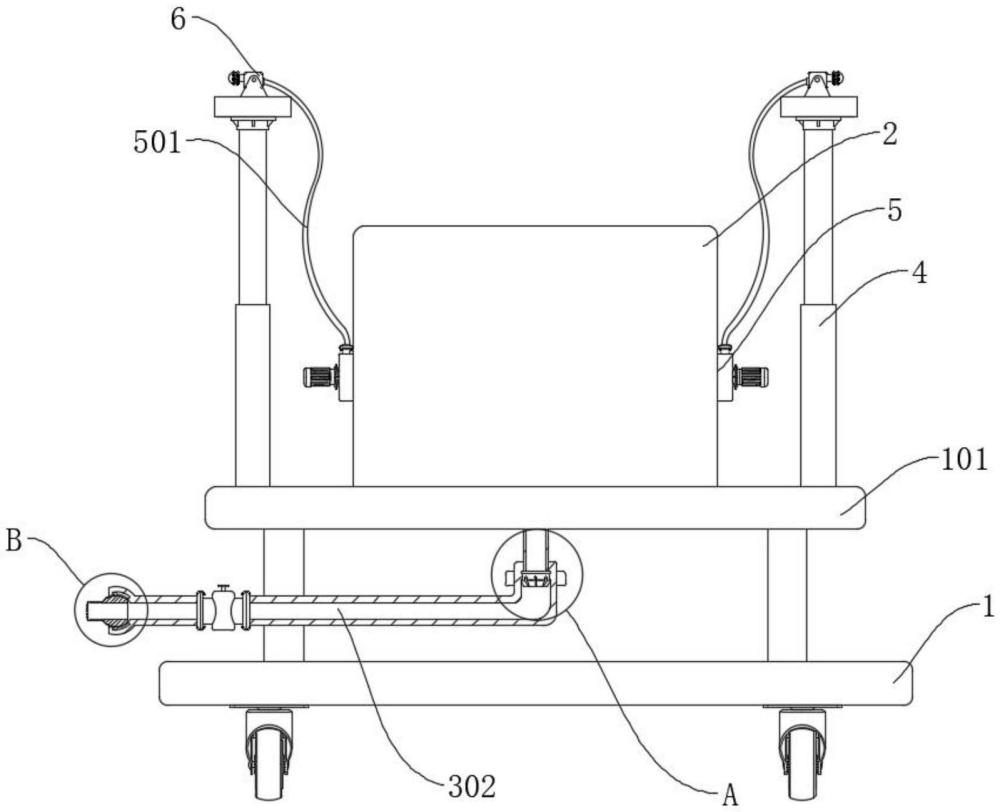

1.一種果樹澆水裝置，包括底座(1)，其特征在于：所述底座(1)的一側拐角處均連接有支撐桿，所述支撐桿遠離底座(1)的一端連接有連接板(101)，所述連接板(101)遠離底座(1)的一側安裝有水箱(2)，所述連接板(101)靠近底座(1)的一側安裝有澆水組件(3)，所述澆水組件(3)用于對果樹底部澆水。

2.根據權利要求1所述的一種果樹澆水裝置，其特征在于：所述底座(1)的一側且遠離澆水組件(3)的位置處連接有推拉把手，所述底座(1)遠離支撐桿的一側拐角處均連接有萬向輪。

3.根據權利要求1所述的一種果樹澆水裝置，其特征在于：所述澆水組件(3)包括固定管道(301)、位于固定管道(301)外側的l形過水管(302)和位于l形過水管(302)一端的噴水組件(303)，所述固定管道(301)的一端貫穿連接板(101)延伸至水箱(2)內部，所述噴水組件(303)位于l形過水管(302)遠離固定管道(301)的一端。

4.根據權利要求3所述的一種果樹澆水裝置，其特征在于：所述固定管道(301)遠離連接板(101)的一端連接有彈性卡扣(3011)，所述彈性卡扣(3011)的外側套接有密封圈，所述l形過水管(302)一端的內部與彈性卡扣(3011)相適配安裝。

5.根據權利要求3所述的一種果樹澆水裝置，其特征在于：所述l形過水管(302)的外側套接有固定環，所述固定環的表面連接有固定桿(3021)，所述固定桿(3021)的一端延伸至兩組支撐桿之間且貫穿推拉把手，所述噴水組件(303)通過l形過水管(302)延伸至遠離推拉把手的兩組支撐桿之間。

6.根據權利要求3所述的一種果樹澆水裝置，其特征在于：所述噴水組件(303)包括輸水管(3031)和噴頭(3032)，所述輸水管(3031)的一端與l形過水管(302)之間連接有控流閥，所述輸水管(3031)遠離控流閥的一端呈半圓形結構設計，所述噴頭(3032)的一端呈半圓形結構設計，所述噴頭(3032)與輸水管(3031)相適配安裝，所述輸水管(3031)的內部?jī)蓚?cè)開設有卡槽一，所述噴頭(3032)的兩側相對應卡槽一的位置處開設有卡槽二，所述卡槽一與卡槽二的內部滑動連接有限位球。

7.根據權利要求1所述的一種果樹澆水裝置，其特征在于：所述連接板(101)的一側且位于水箱(2)兩邊均連接有電動伸縮桿(4)，所述水箱(2)的兩側相對應電動伸縮桿(4)的位置處連接有抽水泵(5)。

8.根據權利要求7所述的一種果樹澆水裝置，其特征在于：兩組所述電動伸縮桿(4)遠離連接板(101)的一端連接有固定板，所述固定板遠離電動伸縮桿(4)的一側連接有兩組限位板，兩組所述限位板之間轉動連接有蓄水筒(6)，所述蓄水筒(6)遠離水箱(2)的一側表面連接有多組霧化噴頭，所述蓄水筒(6)與抽水泵(5)之間連接有軟水管(501)。

技術總結
本技術公開了一種果樹澆水裝置，包括底座，所述底座的一側拐角處均連接有支撐桿，所述支撐桿遠離底座的一端連接有連接板，所述連接板遠離底座的一側安裝有水箱，所述連接板靠近底座的一側安裝有澆水組件，所述澆水組件用于對果樹底部澆水，與現有的果樹澆水裝置相比較，本技術通過輸水管和噴頭的設計能夠?qū)π》秶墓麡溥M(jìn)行精準澆水，減少浪費的同時降低澆水的成本。

技術研發人員：姚斌,楊惟壽,張令霞,楊國兵
受保護的技術使用者：蕪湖誠德農業科技有限公司
技術研發日：20240327
技術公布日：2025/4/28
