本發明涉及礦山修復，具體是涉及一種采石類礦山碳匯修復用液力噴播機。

背景技術：

1、隨著工業化發展加快，采石需求量大，礦山開采帶來的環境問題與日俱增，對植被和土壤造成破壞，地表裸露、塌陷，地質災害風險增加，在礦山修復過程中，對陸地生態系統碳循環中“碳源”和“碳匯”有著一定的影響，通過合理的修復措施，會進一步提高受損礦山生態系統對大氣中co2的吸收和固定的能力。因此展開采石類廢棄國土空間生態修復碳效應研究，可以最大化的讓“雙碳”目標和國土空間生態修復任務實現雙贏，如何利用新的生態修復思路和技術，在恢復、改善廢棄礦山生態環境的同時，還為“雙碳”目標做貢獻，進一步提升生態修復的效率，是目前需要思考的問題。

2、最早人們采用纖維土綠化邊坡，后來又用水平格、植生袋綠化和客土植草技術對廢棄礦區的邊坡進行修復，最后還發展成為了“噴混植生技術”，不僅能夠恢復生態，還能夠建立自我維護的碳匯系統；目前國內最常用的植生基材噴播技術就是結合土工格柵、生態棒、錨釘?shù)龋靡毫姴C將植生基材按設計厚度噴射到坡面上，而植生基材包括原生土壤或次生土壤、草纖維、粘合劑、保水劑、緩釋肥、有機肥、微生物、種子等等混合在一起，在高壓作用下共同噴射，由于其中多種物質對于攪拌的要求不同，對于覆蓋的層次要求也不同，而目前的液力噴播機常常無法做到針對性攪拌噴射，因此，需要對其進行改進優化。

3、專利公開號為cn202587822u的實用新型專利公開了一種客土式液力噴播機，包括箱體、位于箱體上表面的操作盤以及位于箱體內部的柴油機、泥漿泵、變速箱和罐體；在所述箱體的上方設置有自由旋轉噴頭，所述噴頭通過管道與所述泥漿泵相連通；所述泥漿泵與所述罐體相連通。該客土式液力噴播機不僅適合粘稠狀物料的噴播輸送，也適合液體狀的物料噴播，并且具有施工方便成本低，安全性高，效率高的特點，可廣泛應用于邊坡綠化，荒漠治理，貧瘠地改良，草坪播種，果園、林園噴灑水及農藥。但是，對于高要求的采石礦山邊坡修復，無法做到分層噴播，以及分類攪拌，功能性有限。

技術實現思路

1、針對上述存在的問題，本發明提供了一種采石類礦山碳匯修復用液力噴播機。

2、本發明的技術方案是：

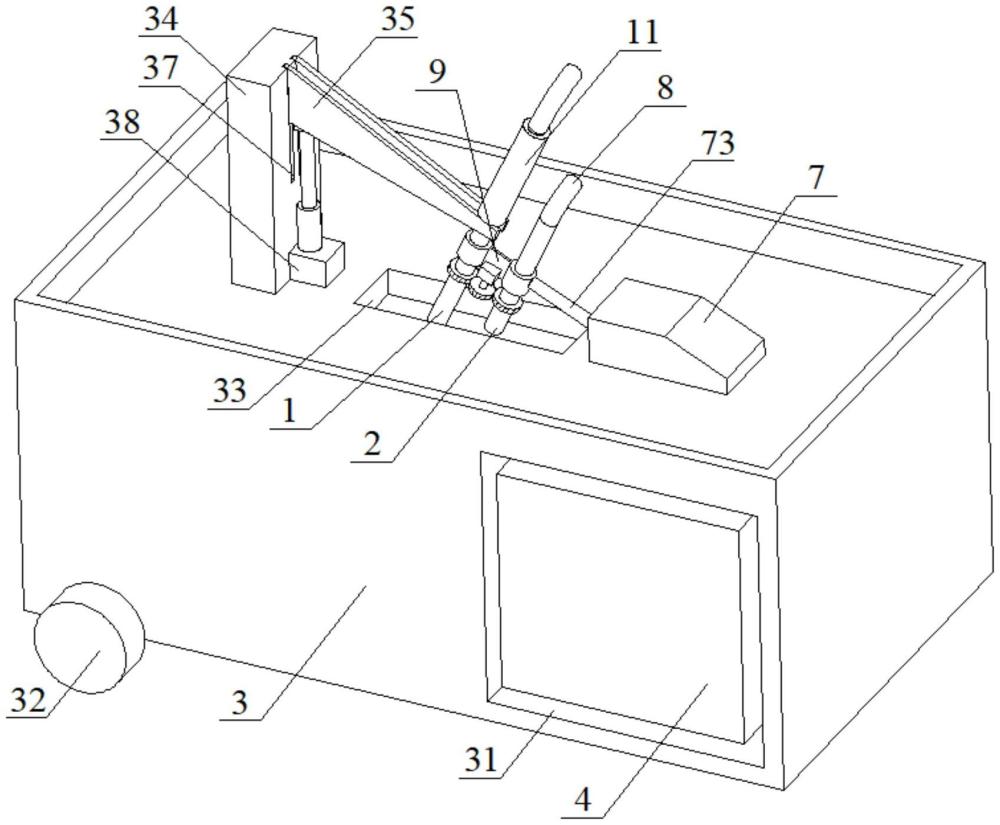

3、一種采石類礦山碳匯修復用液力噴播機，包括攪拌倉，位于所述攪拌倉頂部的兩個并排設置的第一噴液管和第二噴液管，攪拌倉前側下部設有空腔，所述空腔內設有發電機；

4、所述攪拌倉內部設有第一攪拌罐和第二攪拌罐；

5、所述第一攪拌罐一端設有第一噴液泵，所述第一噴液泵輸出端設有第一軟管，所述第一軟管與所述第一噴液管底部連接，所述第二攪拌罐一端設有第二噴液泵，所述第二噴液泵輸出端設有第二軟管，所述第二軟管與所述第二噴液管底部連接，第一噴液管和第二噴液管之間固定連接，所述攪拌倉頂部設有驅動組件，所述驅動組件與第二噴液管中部連接用于驅動第一噴液管和第二噴液管轉動抬升和上下滑移，第一噴液泵和第二噴液泵均與所述發電機電性連接；

6、所述第一噴液管中上部設有可上下滑動的延長管，第一噴液管和所述第二噴液管末端均設有一個彎噴頭，第一噴液管頂部高出第二噴液管。

7、進一步地，所述攪拌倉底部后側設有一組對稱的滾輪。

8、說明：通過滾輪的設置提高設備的整體便攜性，可搭載在運輸車后方實現連續工作。

9、進一步地，所述第一攪拌罐一端設有第一攪拌電機，第一攪拌罐內壁設有加厚層，第一攪拌罐內部軸向上設有一個增強攪拌桿，所述增強攪拌桿外周等間距設有若干個長度相同的加強桿，所述加強桿末端設有研磨片，所述研磨片與所述加厚層之間留有5～10mm的縫隙，各個加強桿之間設有輔助桿，增強攪拌桿與第一攪拌電機的輸出端連接。

10、說明：通過第一攪拌罐的內部結構優化設置，使其專門針對土壤類植生基材的攪拌混合，避免與其他植生基材混合，同時起到一定的研磨破碎效果。

11、更進一步地，所述第二攪拌罐一端設有第二攪拌電機，所述第一攪拌電機和所述第二攪拌電機位于同一側，且均與所述發電機電性連接，第二攪拌罐內部軸向上設有一個穩定攪拌桿，所述穩定攪拌桿上等間距設有若干個長度相同的穩流桿，穩定攪拌桿與第二攪拌電機的輸出端連接。

12、說明：通過第二攪拌罐的內部結構優化設置，使其專門針對輔助材料和植物種子等植生基材的攪拌混合，攪拌程度較為溫和，避免與其他植生基材混合，保持植物種子良好活性。

13、進一步地，所述攪拌倉頂部設有用于使所述第一噴液管和第二噴液管穿過并活動的開槽，第一噴液管和第二噴液管之間通過一個連接塊連接，所述連接塊兩側各設有一個固定環，兩個所述固定環分別與第一噴液管和第二噴液管外壁轉動且限位連接，所述固定環內壁設有轉動槽，所述轉動槽與所述第一噴液管或第二噴液管外壁設有的限位環對應轉動連接。

14、說明：通過將兩個噴液管相互之間固定，保持噴液時的穩定，同時使兩個噴液管能夠在固定環內部轉動，實現擺動式噴液，提高噴液范圍和均勻度。

15、更進一步地，所述驅動組件包括一個轉動電機和一個推桿電機，所述推桿電機的輸出軸為伸縮桿，所述伸縮桿與所述第二噴液管上的所述固定環固定連接，所述轉動電機的輸出端設有轉軸與所述推桿電機后端連接用于帶動推桿電機整體轉動抬升，轉動電機和推桿電機均與所述發電機電性連接。

16、說明：通過驅動組件實現對兩個噴液管的同步微調轉動和同步推動調節。

17、進一步地，所述延長管內壁兩側對稱設有滑槽，所述滑槽與所述第一噴液管外壁兩側設有的滑條對應滑動連接，所述彎噴頭與所述延長管頂部之間密封固定連接。

18、說明：通過延長管的設置能夠使第一噴液管能夠在噴液過程中實現逐步上移，從而根據噴射的高度配合第二噴液管實現均勻噴液。

19、更進一步地，所述攪拌倉頂部對應在所述開槽后側位置處設有一個固定板，所述固定板頂部設有兩個夾持板，兩個所述夾持板前端將所述第一噴液管夾持，夾持位置位于所述延長管下方，兩個夾持板底部與所述連接塊平行，兩個夾持板頂部由延長管所在一側向另一側逐漸增寬，夾持板后端設有滑塊，兩個所述滑塊與固定板前表面設有的兩個滑軌一一對應滑動連接，攪拌倉頂部對應在固定板前端位置處設有一個升降電機，所述升降電機正上方輸出端設有的升降桿末端設有頂板，所述頂板與兩個夾持板底部共同固定連接，升降電機與所述發電機電性連接。

20、說明：通過固定板和夾持板及其相關組件的設置能夠實現對延長管的位置調節，配合驅動組件能夠實現更好地實際使用效果。

21、更進一步地，所述連接塊中部設有一個齒輪電機，所述齒輪電機底部輸出端設有一個轉動齒輪，對應所述轉動齒輪所在位置處的所述第一噴液管和所述第二噴液管外壁均固定設有一個從動齒輪，轉動齒輪與所述從動齒輪相互嚙合轉動，齒輪電機與所述發電機電性連接。

22、說明：通過驅動齒輪帶動從動齒輪轉動實現對兩個噴液管的轉動調節。

23、本發明的有益效果是：

24、(1)本發明的一種采石類礦山碳匯修復用液力噴播機針對的是礦山開采后地表裸露植被破壞的問題，對傳統液力噴播機進行優化改進，使其能夠分類攪拌，以植生基材噴播出發，對于土壤類植生基材進行深度攪拌破碎，對輔助類植生基材(草纖維、粘合劑、保水劑、緩釋肥、植物種子)采取溫和攪拌，從而提高種子發芽率，并且在噴播時采用高低兩個噴液管，實現分層覆蓋，進一步提高植生基材噴播效率和使用效果，對于礦山邊坡的生態恢復和碳匯具有重要意義。

25、(2)本發明的一種采石類礦山碳匯修復用液力噴播機，兩個噴液管可在噴播時交替小幅度轉動，從而擴大噴播面積，最主要的是保持噴播均勻，隨著驅動組件推動兩個噴液管同步上移，可實現邊坡由低到高逐漸噴播，但高處與地處兩種噴播植生基材用量和噴播角度不同，因此，在兩個噴液管同步上移的同時，本設備又具備同步抬高第一噴液管的功能，即可實現由坡底到坡頂?shù)木鶆蜻^度，始終保持噴播出的兩種植生基材堆疊均勻，大大提高工作效率和植生基材噴播效果。
