本發明涉及移栽設備，尤其涉及一種紙缽式移栽機。

背景技術：

1、以云南楚雄為例，在煙草的碎片化種植區域，由于可用于種植煙草的區域呈現整體分布廣、單片區域面積小、區域與區域之間交通不便的特點，煙草移栽仍以手工移栽為主，小型半自動移栽機械為輔，移栽效率較低，且難以采用大型移栽機械實現高效移栽。并且，在半自動移栽機械的工作過程中，需要配置較多人員，通過人工方式將煙苗逐個送入半自動移栽機械，作業時間過長便會造成人員疲勞，常導致漏苗現象發生，且由于人的生理反應速度限制，移栽速度較低，僅為1株/秒左右，僅為人工種植的2-5倍，嚴重制約了移栽機的推廣應用，增加了煙苗移栽的負擔。

2、基于以上所述，亟需一種紙缽式移栽機，以解決上述的技術問題。

技術實現思路

1、本發明的目的在于提供一種紙缽式移栽機，能夠提高煙苗移栽的效率，降低煙苗移栽的負擔，且體積較小，適應于碎片化種植的需求。

2、為達此目的，本發明采用以下技術方案：

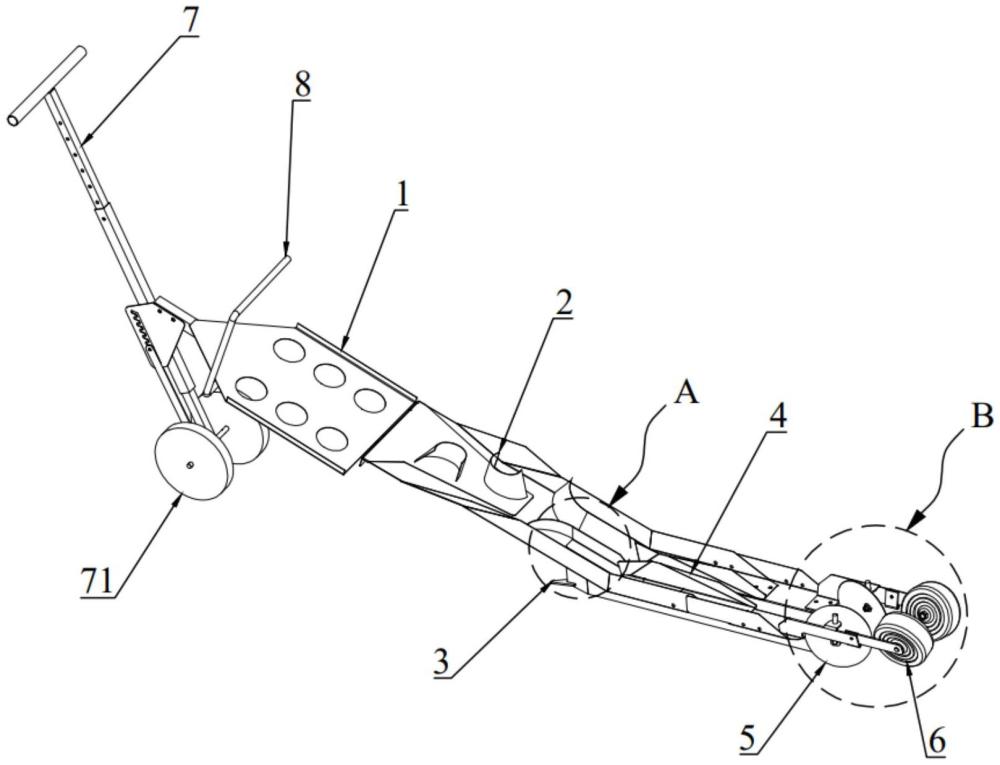

3、紙缽式移栽機，包括：

4、儲苗機構，所述儲苗機構用于限位承托鏈式紙缽，所述鏈式紙缽包括有多個依次連接的苗孔結構，每個所述苗孔結構用于容納一個單體苗株；

5、扶苗機構，所述扶苗機構中形成有煙苗通道，所述苗孔結構能夠逐個進入所述煙苗通道，并在所述扶苗機構的作用下將所述單體苗株保持豎直姿態；

6、破土機構，所述破土機構設置于所述紙缽式移栽機的底部，當所述紙缽式移栽機進行移栽作業時，所述破土機構能夠侵入土壤表面并形成移栽溝；

7、出苗機構，所述出苗機構連通于所述煙苗通道，所述苗孔結構能夠依次移動通過所述扶苗機構和所述出苗機構并落入所述移栽溝中，所述出苗機構用于限制所述苗孔結構的下落距離；

8、覆土機構，所述覆土機構用于移動位于所述移栽溝邊緣的土壤，當所述紙缽式移栽機進行移栽作業時，所述覆土機構能夠在所述苗孔結構上方形成覆蓋土層；

9、壓實機構，所述壓實機構用于對所述覆蓋土層進行壓緊處理。

10、作為優選地，所述紙缽式移栽機還包括有牽引機構，所述牽引機構連接于所述儲苗機構，所述牽引機構用于抓握或連接動力設備，且所述牽引機構包括有牽引滾輪，所述牽引滾輪能夠抵接于所述土壤表面以減小所述紙缽式移栽機的移動阻力。

11、作為優選地，所述牽引機構還包括有牽引把手，所述牽引把手用于抓握或連接動力設備，且沿高度方向，所述牽引把手和所述土壤表面之間距離可調地設置；和/或，

12、沿高度方向，所述牽引滾輪和所述破土機構之間距離可調地連接，以改變所述破土機構侵入所述土壤表面的深度。

13、作為優選地，所述儲苗機構、所述扶苗機構和所述出苗機構中的至少一個貫穿設置有鏤空結構，所述鏤空結構用于將所述苗孔結構中的至少部分基質排出所述紙缽式移栽機。

14、作為優選地，所述扶苗機構包括有引導面和至少一個突起結構，所述引導面用于承托所述鏈式紙缽，所述鏈式紙缽能夠從所述儲苗機構滑動通過所述引導面并進入所述出苗機構，并且，

15、所述突起結構設置于所述引導面上，且能夠滑動抵接于所述鏈式紙缽的側面，以將所述單體苗株調整至或保持于豎直姿態。

16、作為優選地，所述突起結構包括有第一突起和第二突起，所述第一突起和所述第二突起均具有抵接弧面，所述抵接弧面用于滑動抵接所述鏈式紙缽，所述第一突起能夠滑動抵接于所述鏈式紙缽的一側，所述第二突起能夠滑動抵接于所述鏈式紙缽的另一側，所述第一突起和所述第二突起之間限定形成有彎折狀或直線狀的所述煙苗通道。

17、作為優選地，沿所述鏈式紙缽的長度方向和厚度方向，所述第一突起和所述第二突起之間交錯設置，以形成彎折狀的所述煙苗通道。

18、作為優選地，所述破土機構包括有破土件和開溝件，沿所述紙缽式移栽機的移動方向，所述破土件設置于所述開溝件的前方，所述破土件具有用于侵入所述土壤表面的破土端部，所述開溝件用于移動土壤以形成所述移栽溝。

19、作為優選地，所述出苗機構包括有出苗槽，所述出苗槽的底面設置有出苗片，且所述出苗片沿遠離于所述扶苗機構的方向和所述移栽溝的底面之間距離減小設置，以控制所述苗孔結構的下落距離。

20、作為優選地，所述覆土機構包括兩個滾動設置的覆土盤，所述覆土盤的邊緣能夠侵入所述土壤表面，以將位于所述移栽溝兩側的土壤推入所述移栽溝中以形成所述覆蓋土層，并且，

21、所述覆土盤的軸線方向可活動地設置，且所述覆土盤連接有彈性件，使得兩個所述覆土盤之間的間距可調地設置，且兩個所述覆土盤之間的間距趨向于沿遠離于所述破土機構的方向逐漸減小設置。

22、本發明的紙缽式移栽機的有益效果：儲苗機構能夠放置鏈式紙缽，破土機構能夠形成適宜單體苗株種植需要的移栽溝，并將種植于鏈式紙缽的單體苗株快速地通過扶苗機構和出苗機構以豎直的姿態置入移栽溝中，最后再通過覆土機構和壓實機構形成緊實的覆蓋土層，從而連續性的完成開溝、移栽、覆土、壓實的步驟，擺脫了人工取苗、送苗的速度限制，大大提高了煙苗的移栽效率。

技術特征：

1.紙缽式移栽機，其特征在于，包括：

2.根據權利要求1所述的紙缽式移栽機，其特征在于，

3.根據權利要求2所述的紙缽式移栽機，其特征在于，

4.根據權利要求1所述的紙缽式移栽機，其特征在于，

5.根據權利要求1所述的紙缽式移栽機，其特征在于，

6.根據權利要求5所述的紙缽式移栽機，其特征在于，

7.根據權利要求6所述的紙缽式移栽機，其特征在于，

8.根據權利要求1所述的紙缽式移栽機，其特征在于，

9.根據權利要求1所述的紙缽式移栽機，其特征在于，

10.根據權利要求1所述的紙缽式移栽機，其特征在于，

技術總結
本發明屬于移栽設備技術領域，公開了一種紙缽式移栽機。其包括有儲苗機構、扶苗機構、破土機構、出苗機構、覆土機構和壓實機構，儲苗機構能夠放置鏈式紙缽，破土機構能夠形成適宜單體苗株種植需要的移栽溝，并將種植于鏈式紙缽的單體苗株快速地通過扶苗機構和出苗機構以豎直的姿態置入移栽溝中，最后再通過覆土機構和壓實機構形成緊實的覆蓋土層，從而連續性的完成開溝、移栽、覆土、壓實的步驟，擺脫了人工取苗、送苗的速度限制，大大提高了煙苗的移栽效率。

技術研發人員：董玉西,楊佳雄,李杰,賀麗,蔣海峰,王文倫,劉東瑋,張在偉,奚亞星,艾靖,楊華榮,王浩天,劉玲君,吳曉佳,溫維林,武開發,蔡顯艷,肖明杰,張金召,段長青,李萍
受保護的技術使用者：云南省煙草公司楚雄州公司
技術研發日：
技術公布日：2025/4/28
