本技術屬于植物培養，具體為一種植物組織培養架。

背景技術：

1、植物的組織培養是指從植物體分離出符合需要的組織、器官或細胞，原生質體等，在通過培養架對其進行培育處理，植物組織培養架是一種用于植物組織培養的設備，它可以為植物組織提供適宜的生長環境，促進植物組織的生長和分化，目前的培養架大多數通過多個支架組裝而成，而培養架內會帶有多個培養盒，再將培養的樣本放置到培養盒內，然而，培養架大部分不具備有調節功能，難以對培養盒的位置進行調整，導致下方培養盒的陽光會被頂部的培養盒所遮擋，從而導致部分樣本培養失敗。

技術實現思路

1、為了克服上述缺陷，本實用新型提供了一種植物組織培養架，解決了培養架大部分不具備有調節功能，難以對培養盒的位置進行調整，導致下方培養盒的陽光會被頂部的培養盒所遮擋，從而導致部分樣本培養失敗的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種植物組織培養架，包括底座，所述底座上連接有固定架，所述固定架內轉動連接有若干個定位桿，所述定位桿的一端連接有培養盒，所述底座上連接有套板和支撐板，所述套板內轉動連接有導桿，所述培養盒的側面連接有連接板，所述導桿外連接有轉板，所述轉板的一側連接有輔助板，所述支撐板內轉動連接有半齒輪，所述導桿外連接有直齒輪，所述導桿外套接有卷簧。

3、作為本實用新型的進一步方案：所述導桿轉動連接在支撐板內，所述轉板通過輔助板與連接板相連接。

4、作為本實用新型的進一步方案：所述支撐板的側面連接有電機，所述直齒輪通過卷簧與套板相連接。

5、作為本實用新型的進一步方案：所述直齒輪與半齒輪相嚙合，所述電機與半齒輪的一端相連接。

6、作為本實用新型的進一步方案：所述培養盒內開設有出水槽，所述培養盒內滑動連接有密封板。

7、作為本實用新型的進一步方案：所述培養盒上轉動連接有螺紋桿，所述密封板外連接有滑套，所述滑套螺紋連接在螺紋桿外。

8、與現有技術相比，本實用新型的有益效果在于：

9、1、該植物組織培養架，通過設置連接板、轉板、輔助板、電機、直齒輪、卷簧和半齒輪，通過電機帶動半齒輪進行轉動，使得直齒輪會帶動導桿與半齒輪進行同步轉動，導桿在轉動時通過連接板會帶動多個培養盒以對應的定位桿為中心進行翻轉，當半齒輪與直齒輪脫離后，導桿會通過卷簧進行復位，該培養架通過直齒輪、卷簧和半齒輪之間的配合，使得培養盒能夠在固定架內實現間隙式轉動的功能，保障了多個培養盒能夠被陽光進行充分照射，避免底部培養盒的陽光被頂部的定位桿所遮擋，防止樣本出現培養失敗的現象。

10、2、該植物組織培養架，通過設置密封板、滑套和螺紋桿，當螺紋桿在轉動時滑套會在其表面進行移動，而密封板會隨著滑套進行滑動，而培養盒內清洗的液體會通過出水槽進行排放，從而無需將培養盒進行拆卸后清理，且培養盒內清洗的液體能夠集中進行收集。

技術特征：

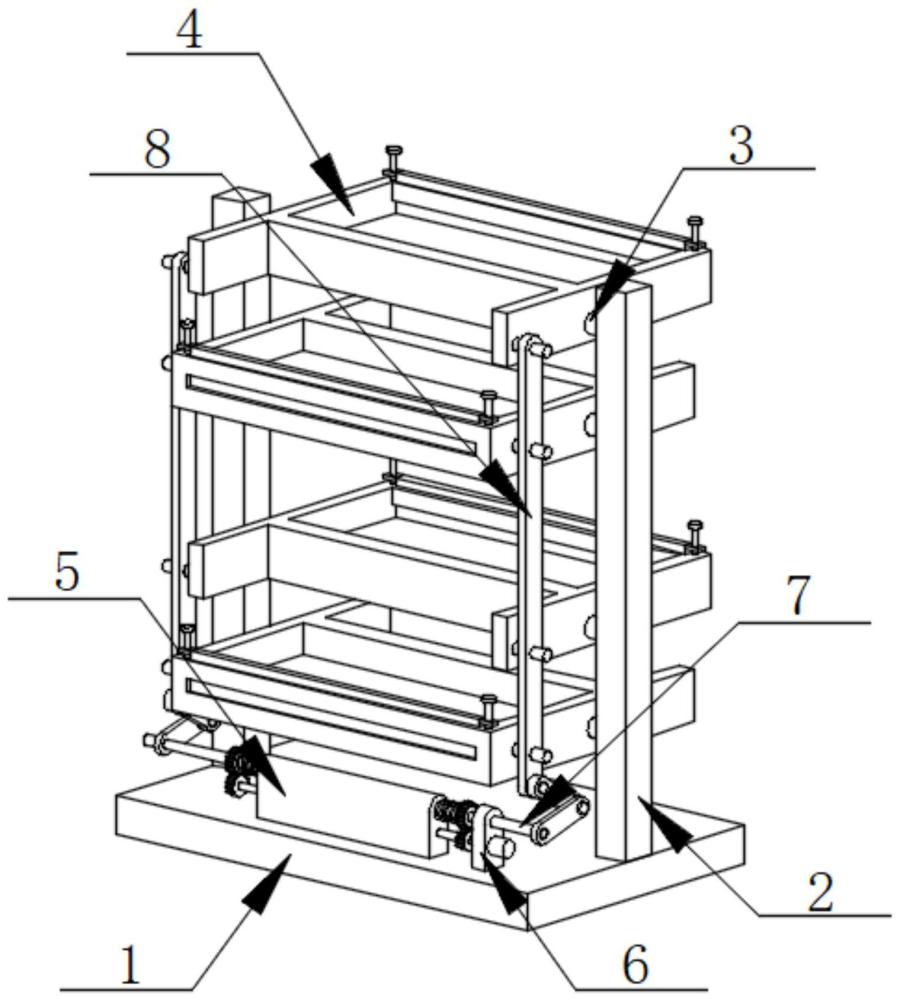

1.一種植物組織培養架，包括底座(1)，其特征在于：所述底座(1)上連接有固定架(2)，所述固定架(2)內轉動連接有若干個定位桿(3)，所述定位桿(3)的一端連接有培養盒(4)，所述底座(1)上連接有套板(5)和支撐板(6)，所述套板(5)內轉動連接有導桿(7)，所述培養盒(4)的側面連接有連接板(8)，所述導桿(7)外連接有轉板(9)，所述轉板(9)的一側連接有輔助板(10)，所述支撐板(6)內轉動連接有半齒輪(14)，所述導桿(7)外連接有直齒輪(12)，所述導桿(7)外套接有卷簧(13)。

2.根據權利要求1所述的一種植物組織培養架，其特征在于：所述導桿(7)轉動連接在支撐板(6)內，所述轉板(9)通過輔助板(10)與連接板(8)相連接。

3.根據權利要求1所述的一種植物組織培養架，其特征在于：所述支撐板(6)的側面連接有電機(11)，所述直齒輪(12)通過卷簧(13)與套板(5)相連接。

4.根據權利要求3所述的一種植物組織培養架，其特征在于：所述直齒輪(12)與半齒輪(14)相嚙合，所述電機(11)與半齒輪(14)的一端相連接。

5.根據權利要求1所述的一種植物組織培養架，其特征在于：所述培養盒(4)內開設有出水槽(18)，所述培養盒(4)內滑動連接有密封板(15)。

6.根據權利要求5所述的一種植物組織培養架，其特征在于：所述培養盒(4)上轉動連接有螺紋桿(17)，所述密封板(15)外連接有滑套(16)，所述滑套(16)螺紋連接在螺紋桿(17)外。

技術總結
本技術公開了一種植物組織培養架，屬于植物培養技術領域，其包括底座，所述底座上連接有固定架，所述固定架內轉動連接有若干個定位桿，所述定位桿的一端連接有培養盒，所述底座上連接有套板和支撐板，所述套板內轉動連接有導桿，所述培養盒的側面連接有連接板，所述導桿外連接有轉板，所述轉板的一側連接有輔助板。該植物組織培養架，通過設置連接板、轉板、輔助板、電機、直齒輪、卷簧和半齒輪，該培養架通過直齒輪、卷簧和半齒輪之間的配合，使得培養盒能夠在固定架內實現間隙式轉動的功能，保障了多個培養盒能夠被陽光進行充分照射，避免底部培養盒的陽光被頂部的定位桿所遮擋，防止樣本出現培養失敗的現象。

技術研發人員：凌飛
受保護的技術使用者：武漢天問生物科技有限公司
技術研發日：20240328
技術公布日：2025/4/28
